简析电容测试仪电路图

所需积分/C币:15 2020-07-12 04:16:44 127KB PDF
收藏 收藏
举报

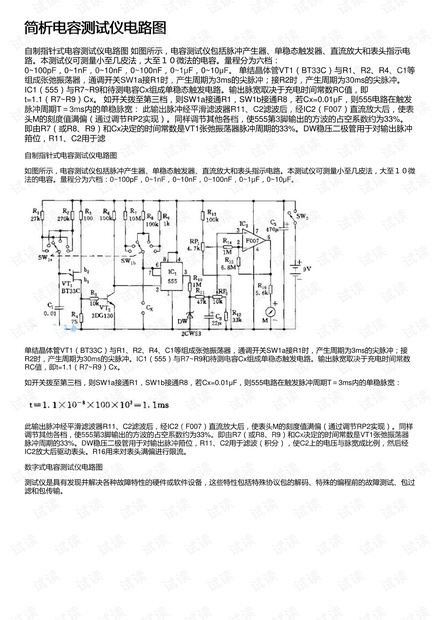

自制指针式电容测试仪电路图 如图所示,电容测试仪包括脉冲产生器、单稳态触发器、直流放大和表头指示电路。本测试仪可测量小至几皮法,大至10微法的电容。量程分为六档:0~100pF,0~1nF,0~10nF,0~100nF,0~1μF,0~10μF。 单结晶体管VT1(BT33C)与R1、R2、R4、C1等组成张弛振荡器,通调开关SW1a接R1时,产生周期为3ms的尖脉冲;接R2时,产生周期为30ms的尖脉冲。IC1(555)与R7~R9和待测电容Cx组成单稳态触发电路。输出脉宽取决于充电时间常数RC值,即t=1.1(R7~R9)Cx。 如开关拨至第三档,则SW1a接通R1,SW1b接通
