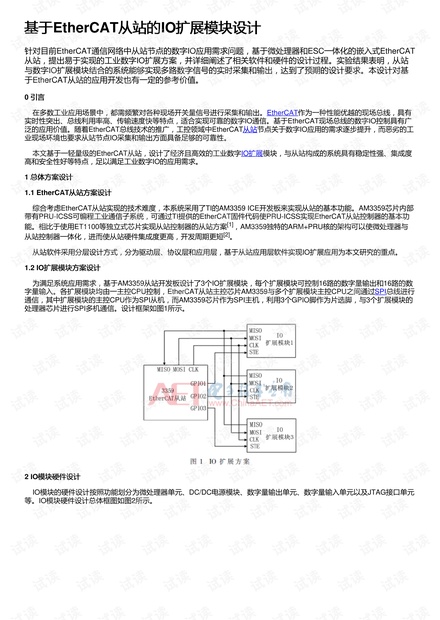

针对目前EtherCAT通信网络中从站节点的数字IO应用需求问题,基于微处理器和ESC一体化的嵌入式EtherCAT从站,提出易于实现的工业数字IO扩展方案,并详细阐述了相关软件和硬件的设计过程。实验结果表明,从站与数字IO扩展模块结合的系统能够实现多路数字信号的实时采集和输出,达到了预期的设计要求。本设计对基于EtherCAT从站的应用开发也有一定的参考价值。 EtherCAT(Ethernet for Control Automation Technology)是一种高性能的实时以太网技术,被广泛应用于工业自动化领域。它以其卓越的实时性、高效率和快速的数据传输能力而受到青睐。本文主要探讨的是如何基于EtherCAT从站设计一个IO扩展模块,以满足工业环境中数字IO的广泛应用需求。 在多数工业控制系统中,数字IO接口是必不可少的,它们用于采集和控制现场的各种开关量信号。鉴于此,设计了一种基于微处理器和ESC(Embedded EtherCAT Slave Controller)一体化的嵌入式从站,以构建易于实现的工业数字IO扩展方案。该方案选用TI的AM3359 ICE开发板作为基础,因为AM3359芯片内置的PRU-ICSS(Programmable Real-Time Unit - Industrial Communication Subsystem)可以支持 EtherCAT从站功能,同时集成了微处理器,简化了硬件设计,缩短了开发周期。 从站软件设计遵循分层结构,包括驱动层、协议层和应用层。应用层软件是本文关注的重点,它实现了IO扩展功能。设计中还包含3个IO扩展模块,每个模块可处理16路数字输入和16路数字输出。AM3359从站通过SPI(Serial Peripheral Interface)总线与扩展模块的主控CPU(MSP430F5529)通信,利用SPI多机通信机制实现高效的数据交换。 IO模块的硬件设计包括微处理器单元、电源模块、数字量输出单元和数字量输入单元。微处理器选择MSP430F5529,因为它具有强大的处理能力和丰富的IO资源。电源模块采用24V转3.3V的DC/DC转换,以适应工业环境常见的24V电源。数字量输出单元采用光耦隔离和驱动芯片,确保信号的安全传输。数字量输入单元同样采用光耦隔离,保护系统免受瞬时高压、过电流或接触抖动的影响。 在软件层面,系统使用了SYS/BIOS实时操作系统,它的小型内核和灵活的中断处理机制有助于实现高效的实时控制任务。SPI驱动程序是关键组件,负责初始化SPI模块,处理发送和接收数据,其中接收部分通过中断处理,保证了通信的及时性。 通过实验验证,该设计的从站与数字IO扩展模块组成的系统能够实时采集和输出多路数字信号,满足了设计目标。这一设计对于基于EtherCAT从站的其他应用开发具有一定的指导意义,为工业控制领域提供了经济高效且可靠的解决方案。
