电容降压电路故障分析 

VIP专享 2020-07-11 01:13:21 283KB PDF
31
收藏 收藏
举报

降压电路除使用变压器外,还可以使用电容器进行交流市电电压的降低。如图所示,是采用电容器降低交流电压的电路。电路中,C1是降压电容,R1是负载电阻,U为输入的交流220V市电。 一、电路分析 关于这一降压电路的工作原理,主要说明以下几点: 1、交流市电是50Hz的交流电,电容C1对交流市电存在着容抗,这样在C1上存在电压降,使加到负载R1两端的电压下降,只要根据负载电阻R1大小,合理选取C1的容量大小(取得合适的容抗),就能控制C1上电压降Uc的大小,便能获得所需的交流电压Uo的大小,达到降压的目的。 2、由于交流市电电压比较高,所以对电路中降压电容C1的耐压要求较高,一般应不小于450V。 3、由于采用电容降压,而电容器对交流电没有隔离作用,所以这样降压电路的负载电阻R1上会带电,有触电危险。如果交流市电的火线接线路板的地线端,地线接到C1上,这将使整个电路的地线带有220V交流市电,这是很不安全的,所以在这种降压电路中,严格要求220V火线要接电容C1。 4、电容降压电路的安全性不好,因为一旦火线、地线接反就有触电危险,所以在一般民用电器中不常采用。5、交流电源线应采用三

...展开详情
试读 4P 电容降压电路故障分析 
立即下载
限时抽奖 低至0.43元/次
身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
电容降压电路故障分析  (VIP专享) VIP下载
1/4

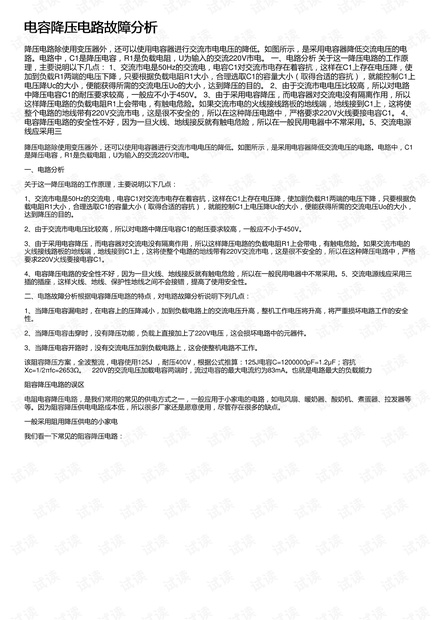

电容降压电路故障分析 第1页
