PCB技术中的高速PCB布线拐角走线

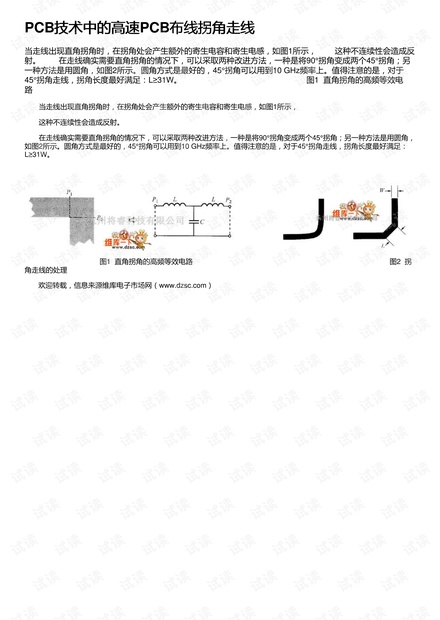

当走线出现直角拐角时，在拐角处会产生额外的寄生电容和寄生电感，如图1所示， 　　这种不连续性会造成反射。 　　在走线确实需要直角拐角的情况下，可以采取两种改进方法，一种是将90°拐角变成两个45°拐角；另一种方法是用圆角，如图2所示。圆角方式是最好的，45°拐角可以用到10 GHz频率上。值得注意的是，对于45°拐角走线，拐角长度最好满足：L≥31W。                                                 　　图1  直角拐角的高频等效电路                                                       在PCB（Printed Circuit Board，印刷电路板）设计中，高速PCB布线是至关重要的一个环节，它直接影响到电路的性能、信号完整性以及系统的稳定性。高速PCB布线时，线路的拐角处理尤为关键，因为不恰当的拐角设计会引入额外的寄生电容和电感，导致信号的反射，进而影响电路的工作效率和信号质量。 当走线采用直角拐角时，如图1所示，由于电场和磁场的分布变化，会在拐角处形成一个电容性的负载和一个电感性的负载。这些寄生元件会在高频信号传输过程中产生不连续性，引起信号反射，增加信号损失，降低信号质量，甚至可能导致系统工作不稳定。直角拐角的这种问题在高速数字电路和射频电路中尤其突出，因为这些系统通常工作在较高的频率范围内，对信号完整性的要求更为严格。 为了解决这一问题，有以下两种常见的改进方法： 1. 将90°直角拐角转换为两个45°的斜角，如图1所示的改进方式。这样做的好处是减少了拐角处的不连续性，但仍然会存在一定的寄生效应。45°拐角的设计可以用于较高频率的信号传输，最高可支持到10 GHz。不过，为了确保良好的信号传输效果，45°拐角的长度L应满足L≥31W，其中W是走线的宽度。这样的设计可以减小拐角引起的阻抗突变，从而减少反射。 2. 使用圆角进行布线，如图2所示。圆角设计是最理想的解决方案，因为它能最大程度地减小信号路径的不连续性，降低反射。圆角的曲率半径越大，信号传输的连续性越好。在实际应用中，根据具体的设计要求和频率限制选择合适的圆角半径。 在进行高速PCB布线时，还需要考虑其他因素，例如信号线的长度匹配、串扰控制、电源和地线的布局、层叠设计等。同时，合理选择材料和线宽也是优化布线性能的关键。通过综合考虑这些因素，并结合拐角处理技术，可以有效地提高高速PCB的信号完整性，确保系统的高效运行。 高速PCB布线中的拐角处理是一个不可忽视的细节，它直接关系到电路的性能表现。设计者应当根据实际的电路需求和频率特性，灵活运用45°斜角或圆角来替代直角，以减少信号反射，提高信号质量，确保电路的稳定性和可靠性。
