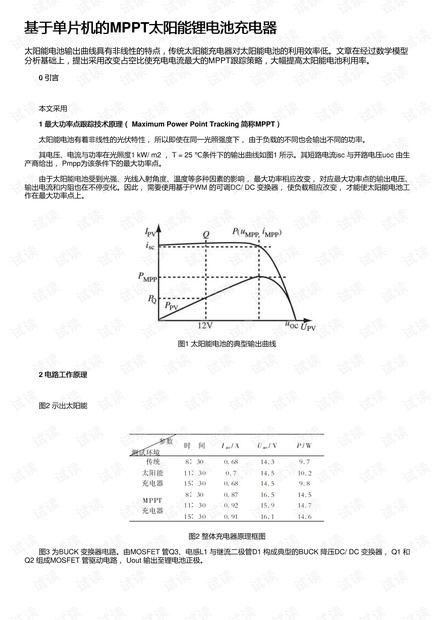

基于单片机的MPPT太阳能锂电池充电器
21 浏览量
2020-10-20
13:44:19
上传
评论 3
收藏 249KB PDF 举报
基于单片机的基于单片机的MPPT太阳能锂电池充电器太阳能锂电池充电器
太阳能电池输出曲线具有非线性的特点，传统太阳能充电器对太阳能电池的利用效率低。文章在经过数学模型
分析基础上，提出采用改变占空比使充电电流最大的MPPT跟踪策略，大幅提高太阳能电池利用率。
0 引言引言
本文采用
1 最大功率点跟踪技术原理（最大功率点跟踪技术原理（ Maximum Power Point Tracking 简称简称MPPT））
太阳能电池有着非线性的光伏特性， 所以即使在同一光照强度下， 由于负载的不同也会输出不同的功率。
其电压、电流与功率在光照度1 kW/ m2 ， T = 25 ℃条件下的输出曲线如图1 所示。其短路电流isc 与开路电压uoc 由生
产商给出， Pmpp为该条件下的最大功率点。
由于太阳能电池受到光强、光线入射角度、温度等多种因素的影响， 最大功率相应改变， 对应最大功率点的输出电压、
输出电流和内阻也在不停变化。因此， 需要使用基于PWM 的可调DC/ DC 变换器， 使负载相应改变， 才能使太阳能电池工
作在最大功率点上。
图1 太阳能电池的典型输出曲线
2 电路工作原理电路工作原理
图2 示出太阳能
图2 整体充电器原理框图
图3 为BUCK 变换器电路。由MOSFET 管Q3、电感L1 与继流二极管D1 构成典型的BUCK 降压DC/ DC 变换器， Q1 和
Q2 组成MOSFET 管驱动电路， Uout 输出至锂电池正极。
