判断三极管的3个工作区

所需积分/C币:11 2020-07-14 18:01:16 50KB PDF
收藏 收藏
举报

三极管的三种状态也叫三个工作区域,即:截止区、放大区和饱和区。 (1)、截止区:三极管工作在截止状态,当发射结电压Ube小于0.6—0.7V的导通电压,发射结没有导通集电结处于反向偏置,没有放大作用。 (2)、放大区:三极管的发射极加正向电压(锗管约为0.3V,硅管约为0.7V),集电极加反向电压导通后,Ib控制Ic,Ic与Ib近似于线性关系,在基极加上一个小信号电流,引起集电极大的信号电流输出。 (3)、饱和区:当三极管的集电结电流IC增大到一定程度时,再增大Ib,Ic也不会增大,超出了放大区,进入了饱和区。饱和时,Ic最大,集电极和发射之间的内阻最小,电压Uce只有0.1V~0.3V

...展开详情
试读 1P 判断三极管的3个工作区
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38538021 欢迎大家使用并留下宝贵意见
    2020-07-14
    • 分享王者

      成功上传51个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    判断三极管的3个工作区 11积分/C币 立即下载
    1/1

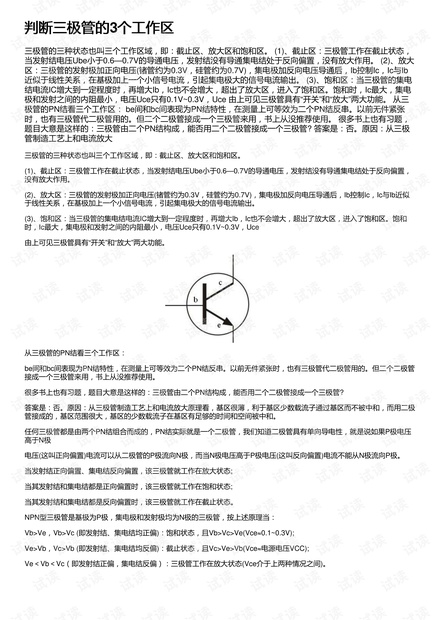

    判断三极管的3个工作区第1页
