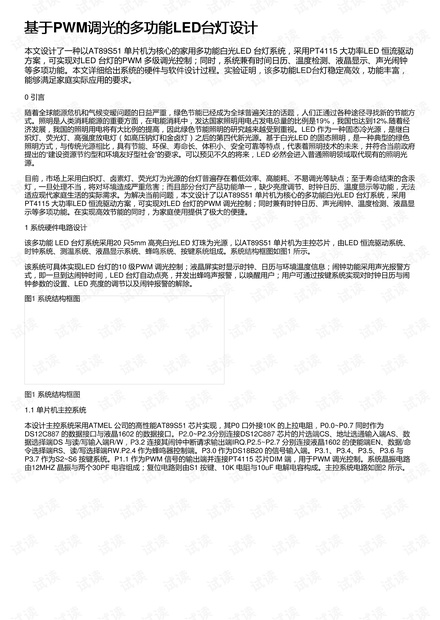

基于基于PWM调光的多功能调光的多功能LED台灯设计台灯设计
本文设计了一种以AT89S51 单片机为核心的家用多功能白光LED 台灯系统，采用PT4115 大功率LED 恒流驱动
方案，可实现对LED 台灯的PWM 多级调光控制；同时，系统兼有时间日历、温度检测、液晶显示、声光闹钟
等多项功能。本文详细给出系统的硬件与软件设计过程。实验证明，该多功能LED台灯稳定高效，功能丰富，
能够满足家庭实际应用的要求。
0 引言
随着全球能源危机和气候变暖问题的日益严重，绿色节能已经成为全球普遍关注的话题，人们正通过各种途径寻找新的节能方
式。照明是人类消耗能源的重要方面，在电能消耗中，发达国家照明用电占发电总量的比例是19%，我国也达到12%.随着经
济发展，我国的照明用电将有大比例的提高，因此绿色节能照明的研究越来越受到重视。LED 作为一种固态冷光源，是继白
炽灯、荧光灯、高强度放电灯（如高压钠灯和金卤灯）之后的第四代新光源。基于白光LED 的固态照明，是一种典型的绿色
照明方式，与传统光源相比，具有节能、环保、寿命长、体积小、安全可靠等特点，代表着照明技术的未来，并符合当前政府
提出的“建设资源节约型和环境友好型社会”的要求。可以预见不久的将来，LED 必然会进入普通照明领域取代现有的照明光
源。
目前，市场上采用白炽灯、卤素灯、荧光灯为光源的台灯普遍存在着低效率、高能耗、不易调光等缺点；至于寿命结束的含汞
灯，一旦处理不当，将对环境造成严重危害；而且部分台灯产品功能单一，缺少亮度调节、时钟日历、温度显示等功能，无法
适应现代家庭生活的实际需求。为解决当前问题，本文设计了以AT89S51 单片机为核心的多功能白光LED 台灯系统，采用
PT4115 大功率LED 恒流驱动方案，可实现对LED 台灯的PWM 调光控制；同时兼有时钟日历、声光闹钟、温度检测、液晶显
示等多项功能。在实现高效节能的同时，为家庭使用提供了极大的便捷。
1 系统硬件电路设计
该多功能 LED 台灯系统采用20 只5mm 高亮白光LED 灯珠为光源，以AT89S51 单片机为主控芯片，由LED 恒流驱动系统、
时钟系统、测温系统、液晶显示系统、蜂鸣系统、按键系统组成。系统结构框图如图1 所示。
该系统可具体实现LED 台灯的10 级PWM 调光控制；液晶屏实时显示时钟、日历与环境温度信息；闹钟功能采用声光报警方
式，即一旦到达闹钟时间，LED 台灯自动点亮，并发出蜂鸣声报警，以唤醒用户；用户可通过按键系统实现对时钟日历与闹
钟参数的设置、LED 亮度的调节以及闹钟报警的解除。
图1 系统结构框图
图1 系统结构框图
1.1 单片机主控系统
本设计主控系统采用ATMEL 公司的高性能AT89S51 芯片实现，其P0 口外接10K 的上拉电阻，P0.0~P0.7 同时作为
DS12C887 的数据接口与液晶1602 的数据接口。P2.0~P2.3分别连接DS12C887 芯片的片选端CS、地址选通输入端AS、数
据选择端DS 与读/写输入端R/W，P3.2 连接其闹钟中断请求输出端IRQ.P2.5~P2.7 分别连接液晶1602 的使能端EN、数据/命
令选择端RS、读/写选择端RW.P2.4 作为蜂鸣器控制端。P3.0 作为DS18B20 的信号输入端。P3.1、P3.4、P3.5、P3.6 与
P3.7 作为S2~S6 按键系统。P1.1 作为PWM 信号的输出端并连接PT4115 芯片DIM 端，用于PWM 调光控制。系统晶振电路
由12MHZ 晶振与两个30PF 电容组成；复位电路则由S1 按键、10K 电阻与10uF 电解电容构成。主控系统电路如图2 所示。
