电源技术中的串联型或并联型电压基准的选择

所需积分/C币:9 2020-11-08 13:08:11 97KB PDF
9
收藏 收藏
举报

摘要:本文介绍了不同类型电压基准芯片的选择,提供了选择串联型和并联型电压基准时需要考虑的几项指标。   串联型电压基准   串联型电压基准具有三个端子:VIN、VOUT和GND,类似于线性稳压器,但其输出电流较低、具有非常高的精度。串联型电压基准从结构上看与负载串联(图1),可以当作一个位于VIN和VOUT端之间的压控电阻。通过调整其内部电阻,使VIN值与内部电阻的压降之差(等于VOUT端的基准电压)保持稳定。因为电流是产生压降所必需的,因此器件需汲取少量的静态电流以确保空载时的稳压。串联型电压基准具有以下特点:   电源电压(VCC)必须足够高,保证在内部电阻上产生足够的压降,但电压过

...展开详情

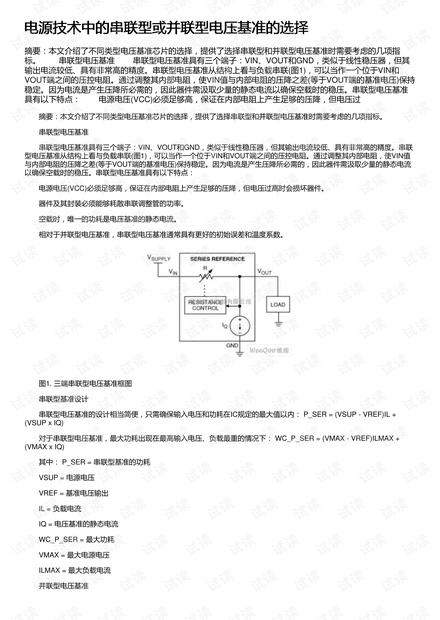

试读 5P 电源技术中的串联型或并联型电压基准的选择
