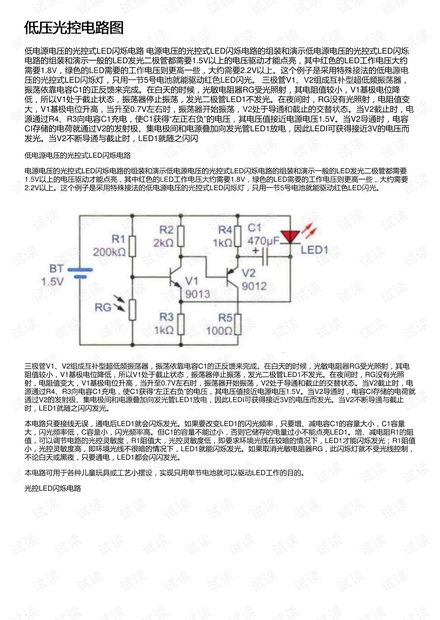

低电源电压的光控式LED闪烁电路 电源电压的光控式LED闪烁电路的组装和演示低电源电压的光控式LED闪烁电路的组装和演示一般的LED发光二极管都需要1.5V以上的电压驱动才能点亮,其中红色的LED工作电压大约需要1.8V,绿色的LED需要的工作电压则更高一些,大约需要2.2V以上。这个例子是采用特殊接法的低电源电压的光控式LED闪烁灯,只用一节5号电池就能驱动红色LED闪光。 三极管V1、V2组成互补型超低频振荡器,振荡依靠电容C1的正反馈来完成。在白天的时候,光敏电阻器RG受光照射,其电阻值较小,V1基极电位降低,所以V1处于截止状态,振荡器停止振荡,发光二极管LED1不发光。在夜间时,RG没有光照射,电阻值变大,V1基极电位升高,当升至0.7V左右时,振荡器开始振荡,V2处于导通和截止的交替状态。当V2截止时,电源通过R4、R3向电容C1充电,使C1获得“左正右负”的电压,其电压值接近电源电压1.5V。当V2导通时,电容CI存储的电荷就通过V2的发射极、集电极间和电源叠加向发光管LED1放电,因此LEDI可获得接近3V的电压而发光。当V2不断导通与截止时,LED1就随之闪闪
