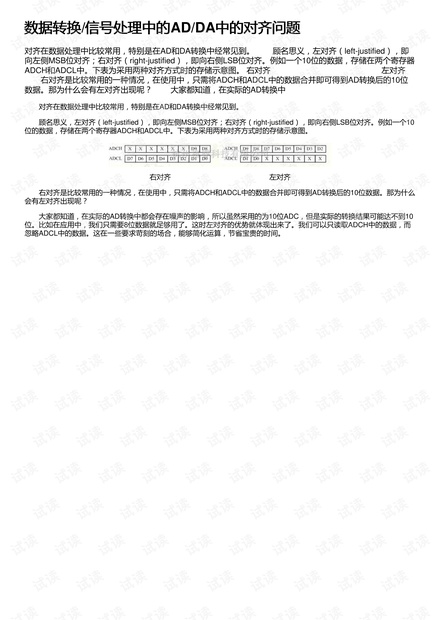

数据转换数据转换/信号处理中的信号处理中的AD/DA中的对齐问题中的对齐问题

对齐在数据处理中比较常用，特别是在AD和DA转换中经常见到。　　顾名思义，左对齐（left-justified），即

向左侧MSB位对齐；右对齐（right-justified），即向右侧LSB位对齐。例如一个10位的数据，存储在两个寄存器

ADCH和ADCL中。下表为采用两种对齐方式时的存储示意图。右对齐左对齐

　　右对齐是比较常用的一种情况，在使用中，只需将ADCH和ADCL中的数据合并即可得到AD转换后的10位

数据。那为什么会有左对齐出现呢？　　大家都知道，在实际的AD转换中

　　对齐在数据处理中比较常用，特别是在AD和DA转换中经常见到。

　　顾名思义，左对齐（left-justified），即向左侧MSB位对齐；右对齐（right-justified），即向右侧LSB位对齐。例如一个10

位的数据，存储在两个寄存器ADCH和ADCL中。下表为采用两种对齐方式时的存储示意图。

右对齐左对齐

　　右对齐是比较常用的一种情况，在使用中，只需将ADCH和ADCL中的数据合并即可得到AD转换后的10位数据。那为什么

会有左对齐出现呢？

　　大家都知道，在实际的AD转换中都会存在噪声的影响，所以虽然采用的为10位ADC，但是实际的转换结果可能达不到10

位。比如在应用中，我们只需要8位数据就足够用了。这时左对齐的优势就体现出来了。我们可以只读取ADCH中的数据，而

忽略ADCL中的数据。这在一些要求苛刻的场合，能够简化运算，节省宝贵的时间。
