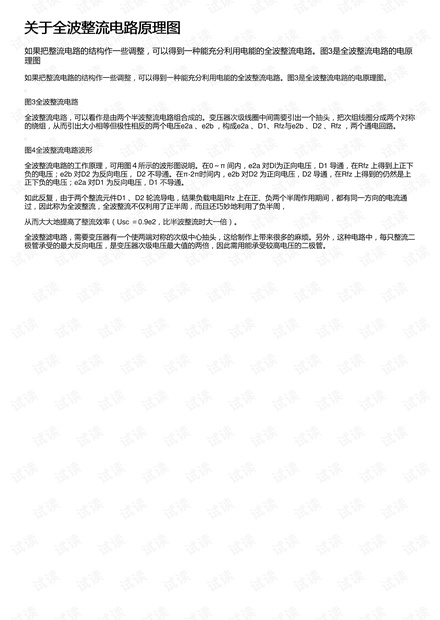

关于全波整流电路原理图关于全波整流电路原理图
如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。图3是全波整流电路的电原
理图
如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。图3是全波整流电路的电原理图。
图3全波整流电路
全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称
的绕组，从而引出大小相等但极性相反的两个电压e2a 、e2b ，构成e2a 、D1、Rfz与e2b 、D2 、Rfz ，两个通电回路。
图4全波整流电路波形
全波整流电路的工作原理，可用图４所示的波形图说明。在0～π 间内，e2a 对Dl为正向电压，D1 导通，在Rfz 上得到上正下
负的电压；e2b 对D2 为反向电压， D2 不导通。在π-2π时间内，e2b 对D2 为正向电压，D2 导通，在Rfz 上得到的仍然是上
正下负的电压；e2a 对D1 为反向电压，D1 不导通。
如此反复，由于两个整流元件D1 、D2 轮流导电，结果负载电阻Rfz 上在正、负两个半周作用期间，都有同一方向的电流通
过，因此称为全波整流，全波整流不仅利用了正半周，而且还巧妙地利用了负半周，
从而大大地提高了整流效率（Usc ＝0.9e2，比半波整流时大一倍）。
全波整滤电路，需要变压器有一个使两端对称的次级中心抽头，这给制作上带来很多的麻烦。另外，这种电路中，每只整流二
极管承受的最大反向电压，是变压器次级电压最大值的两倍，因此需用能承受较高电压的二极管。
