快速学习如何选用正确的电阻器

VIP专享 2020-07-14 04:02:05 60KB PDF
20
收藏 收藏
举报

在选用元器件时,不同技术层次的人考虑的问题不同,从事电子产品研发的人员需要考虑元器件的很多参数,这样才能保证生产出来的电子产品性能好且不易出现问题;而对大多数从事维修、制作和简单设计的电子爱好者来说,只要考虑元器件的一些重要参数就可以解决实际问题。电阻器选用举例: 电阻器的选用过程如下: ①确定阻值。用欧姆定律可求出电阻器的阻值R=U/I=220V/0.01A=22000Ω=22kΩ。 ②确定误差。对于电路来说,误差越小越好,这里选择电阻器误差为±5%,若难以找到误差为±5%的电阻器,也可选择误差为±10%的电阻器。在选用电阻器时,主要考虑电阻器的阻值、误差、额定功率和极限电压,要求通过电阻器R的电流I=0.01A,请选择合适的电阻器来满足电路实际要求。 电阻器选用例图: 在选用电阻器时,主要考虑电阻器的阻值、误差、额定功率和极限电压。 ③ 确定功率。根据功率计算公式可求出电阻器的功率大小为P=I2R=(0.01A)2×22000Ω=2.2W,为了让电阻器能长时间使用,选择的电阻器功率应在实际功率的两倍以上。这里选择电阻器功率为5W。 ④确定被选电阻器的极限电压是否满足电路需要

...展开详情
试读 2P 快速学习如何选用正确的电阻器
立即下载
限时抽奖 低至0.43元/次
身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
快速学习如何选用正确的电阻器 (VIP专享) VIP下载
1/2

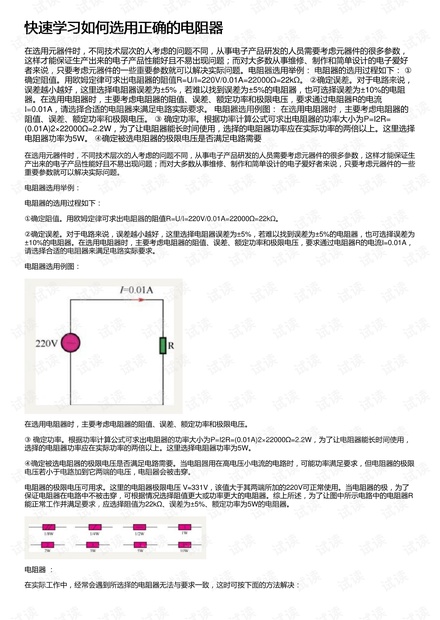

快速学习如何选用正确的电阻器第1页
