有关音量电位器接线方法

所需积分/C币:25 2020-07-13 06:30:53 94KB PDF
收藏 收藏
举报

音量电位器接线方法 图中电路包括一个阻坑变换极,用来使具有很低阻坑的音调调节网络与前级输出相匹配。在输入晶体管射极处接入的网络中有两个电位器,用于分别调节高低音,而其余的电位器则用于调节音量、第二级的电压放大倍数约为20,输入电阻大于100K欧,输出电阻约为5K欧。 六脚音量电位器接线图 图中是普通6脚的双联电位器,如果是8脚的那种,一般左边2个是用来做等响度,可以不接,6脚电位器接法参考下图。 电位器阻值曲线类型一般有线性(B型)和指数(A型)两种类型。如果使用图1接法控制音量,应该用指数型电位器,这样电位器调节相同角度,人耳听到的音量变化是近乎相同的。而在某些场合,比如音调

...展开详情
试读 1P 有关音量电位器接线方法
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38518074 如果觉得有用,不妨留言支持一下
    2020-07-13
    • 分享王者

      成功上传51个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    有关音量电位器接线方法 25积分/C币 立即下载
    1/1

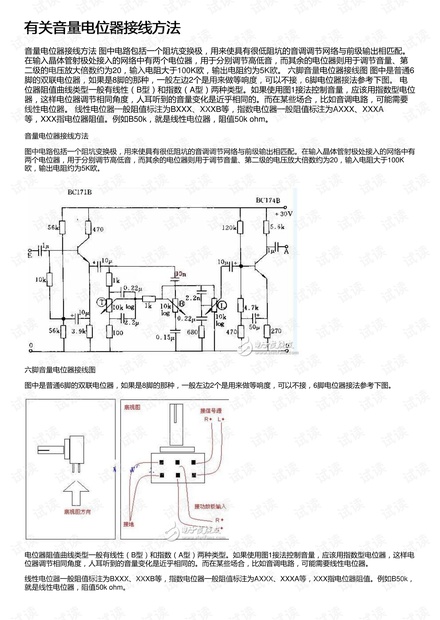

    有关音量电位器接线方法第1页
