如何区分电压串联负反馈电路和电流串联负反馈电路

所需积分/C币:16 2020-07-14 18:21:34 176KB PDF
10
收藏 收藏
举报

负反馈放大电路从输出端的取样方式可以分为电压反馈和电流反馈 从输入端的接入电路的方式可以分为串联反馈和并联反馈。 最简单的区分方法是:若输出端的反馈取样点跟输出在同一点的话就是电压反馈,不在同一点的话就是电流反馈;在输入端,如果反馈信号和输入信号接在同一输入端的话就是以电流的形式参与计算,是电流负反馈,如果反馈信号和输入信号接在放大电路的不同端子上的话,那么就是以电压形式参与运算,是电压负反馈。 将负载短路,也就是将RL短路,如果反馈信号还存在,就是电流负反馈;如果反馈信号为0,就是电压负反馈。 而在运算放大器负反馈电路中,反馈引回到输入另一端则为串联反馈如图4,图中uD与uF串联连接;如果引回到输入另一端则为并联反馈如图5,图中iD与iF并联连接。 (2)电压电流的判断 电压电流反馈是指反馈信号取自输出信号(电压或电流)的形式。电压反馈以图4为例,反馈电压uF是经R1、R2组成的分压器由输出电压uO取样得来。反馈电压是输出电压的一部分,故是电压反馈。在判断电压反馈时,可以采用一种简便的方法,即根据电压反馈的定义——反馈信号与输出电压成比例,设想将放大电路的负载RL两端短路

...展开详情
试读 3P 如何区分电压串联负反馈电路和电流串联负反馈电路
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
如何区分电压串联负反馈电路和电流串联负反馈电路 16积分/C币 立即下载
1/3

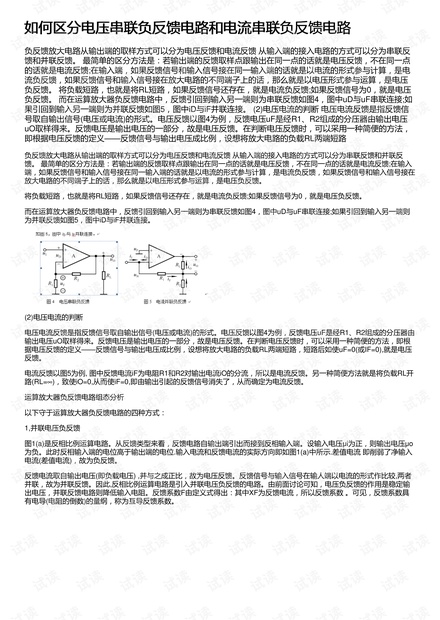

如何区分电压串联负反馈电路和电流串联负反馈电路第1页
