一、CMOS门电路  CMOS 门电路一般是由MOS管构成,由于MOS管的栅极和其它各极间有绝缘层相隔,在直流状态下,栅极无电流,所以静态时栅极不取电流,输入电平与外接电阻无关。由于MOS管在电路中是一压控元件,基于这一特点,输入端信号易受外界干扰,所以在使用CMOS门电路时输入端特别注意不能悬空。在使用时应采用以下方法:  1、与门和与非门电路:由于与门电路的逻辑功能是输入信号只要有低电平,输出信号就为低电平,只有全部为高电平时,输出端才为高电平。而与非门电路的逻辑功能是输入信号只要有低电平,输出信号就是高电平,只有当输入信号全部为高电平时,输出信号才是低电平。所以某输入端输入电平为高电平时

...展开详情
试读 1P 基础电子中的CMOS和TTL集成门电路多余输入端处理
立即下载 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
基础电子中的CMOS和TTL集成门电路多余输入端处理 15积分/C币 立即下载
1/1

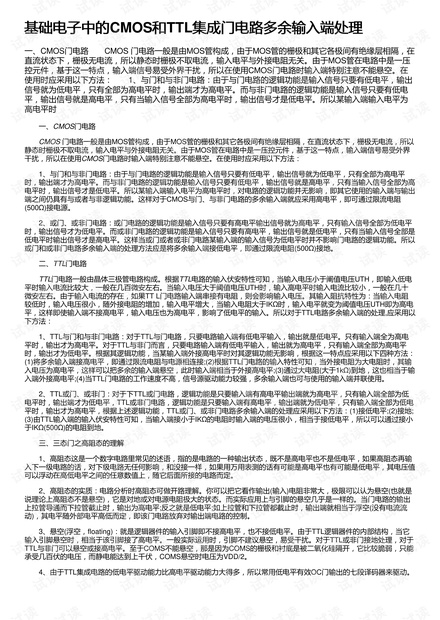

基础电子中的CMOS和TTL集成门电路多余输入端处理第1页
