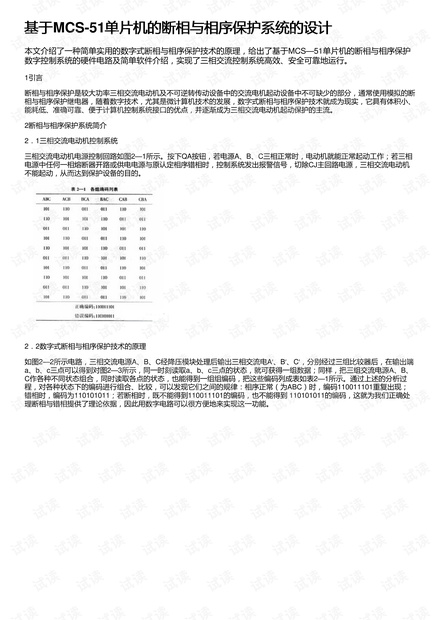

基于基于MCS-51单片机的断相与相序保护系统的设计单片机的断相与相序保护系统的设计
本文介绍了一种简单实用的数字式断相与相序保护技术的原理，给出了基于MCS—51单片机的断相与相序保护
数字控制系统的硬件电路及简单软件介绍，实现了三相交流控制系统高效、安全可靠地运行。
1引言
断相与相序保护是较大功率三相交流电动机及不可逆转传动设备中的交流电机起动设备中不可缺少的部分，通常使用模拟的断
相与相序保护继电器，随着数字技术，尤其是微计算机技术的发展，数字式断相与相序保护技术就成为现实，它具有体积小、
能耗低、准确可靠、便于计算机控制系统接口的优点，并逐渐成为三相交流电动机起动保护的主流。
2断相与相序保护系统简介
2．1三相交流电动机控制系统
三相交流电动机电源控制回路如图2—1所示。按下QA按钮，若电源A、B、C三相正常时，电动机就能正常起动工作；若三相
电源中任何一相熔断器开路或供电电源与原认定相序错相时，控制系统发出报警信号，切除CJ主回路电源，三相交流电动机
不能起动，从而达到保护设备的目的。
2．2数字式断相与相序保护技术的原理
如图2—2所示电路，三相交流电源A、B、C经降压模块处理后输出三相交流电A′、B′、C′，分别经过三组比较器后，在输出端
a、b、c三点可以得到对图2—3所示，同一时刻读取a、b、c三点的状态，就可获得一组数据；同样，把三组交流电源A、B、
C作各种不同状态组合，同时读取各点的状态，也能得到一组组编码，把这些编码列成表如表2—1所示。通过上述的分析过
程，对各种状态下的编码进行组合、比较，可以发现它们之间的规律：相序正常（为ABC）时，编码110011101重复出现；
错相时，编码为110101011；若断相时，既不能得到110011101的编码，也不能得到 110101011的编码，这就为我们正确处
理断相与错相提供了理论依据，因此用数字电路可以很方便地来实现这一功能。
