IR2103大功率无刷电机驱动2

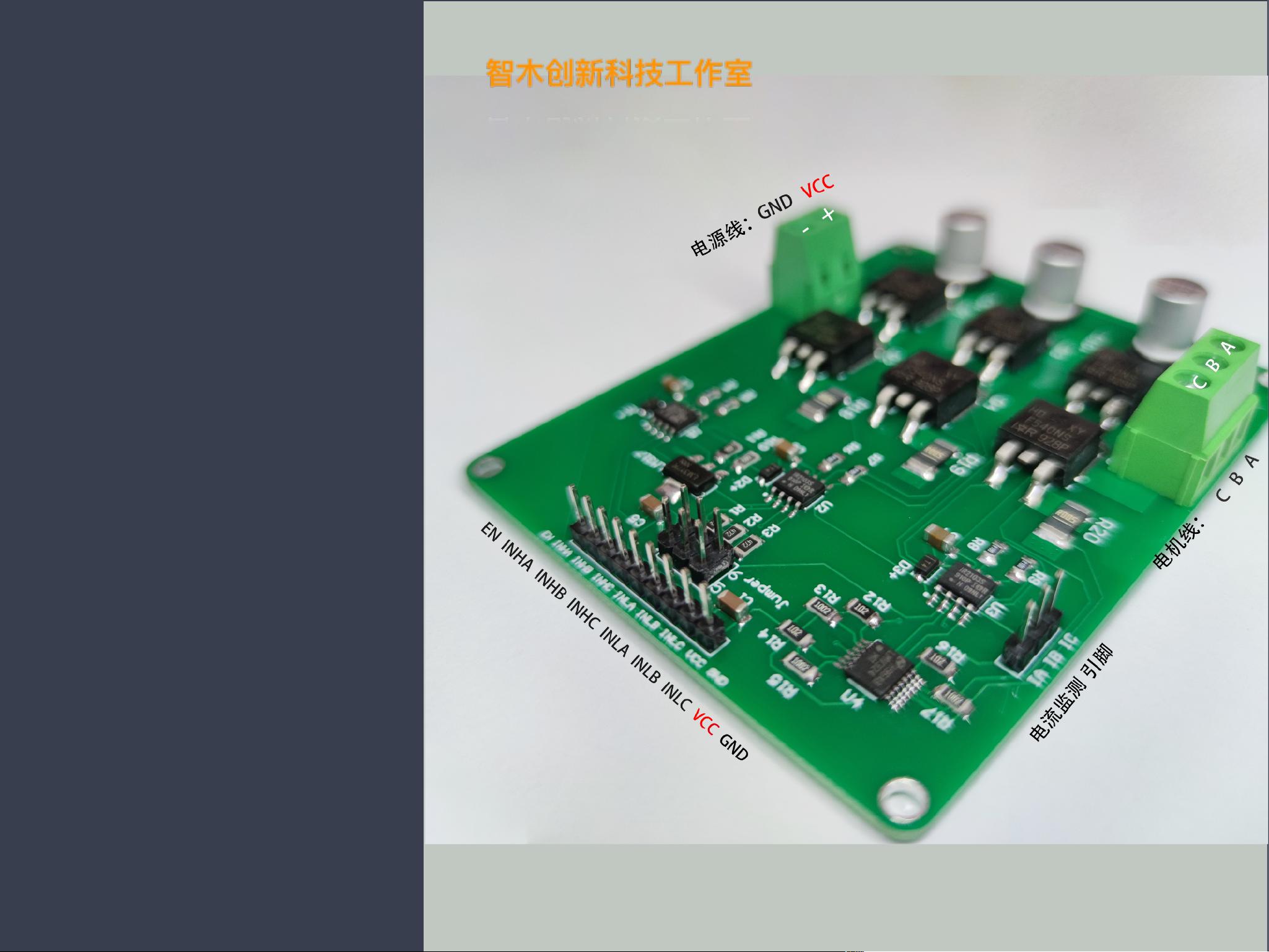

标题中的"IR2103大功率无刷电机驱动2"指的是使用IR2103集成电路的无刷电机驱动模块，适用于驱动大功率无刷电机。IR2103是一款高性能的半桥驱动器，常用于电机控制电路，能够驱动高侧和低侧MOSFET或IGBT，为电机提供所需的开关信号。 描述中提到，这个驱动板是作为电机驱动的核心部件，需要配合用户已有的主控制器，如Arduino、STM32或ESP32等微处理器进行工作。这表明用户需要具备一定的电子技术和编程基础，以便在这些主控平台上编写控制程序。驱动板仅提供了Arduino版本的简单示例代码，用户可以根据程序设计来正确接线，这意味着用户需要了解如何将驱动板的接口与主控制器的GPIO引脚对应连接。 无刷电机通常有三相，其连接方式如下： - 对于无刷电机，ABC三相需要分别连接到驱动板上的INHA、INHB和INHC引脚，对应主控程序设计的三个引脚。无刷电机的控制通常基于霍尔传感器或BLDC（无刷直流电机）的六步换向算法，通过改变输入电压的顺序来控制电机旋转方向和速度。 有刷电机通常只有两相，连接方式相对简单： - 对于有刷电机，用户可以从两相中任意选取两线连接到INHA、INHB或INHC中的两个引脚，同样需要在主控程序中设计相应的控制逻辑。 此外，驱动板的一些关键特性包括： - 电源线VCC可以承受36V的最大电压，并且需要能提供20A的电流，以满足大功率电机的运行需求。 - EN引脚是使能脚，通过控制这个引脚的电平状态，可以启用或禁用电机驱动。 - VCC引脚提供5V电源，可能用于驱动板上的一些辅助电路或逻辑元件。 - 电流监测引脚IA、IB和IC，用于实时监控电机三相电流，这对于保护电机和优化控制策略至关重要。例如，通过检测电流可以实现过流保护，或者在磁场定向（FOC，Field Oriented Control）驱动中进行电流控制，提高电机效率和动态性能。 FOC驱动和Simple FOC驱动板提到了电机控制的高级技术。FOC是一种先进的电机控制方法，它利用矢量控制技术，将交流电机的磁场转换为直流电机的概念，从而实现更精确的转速和扭矩控制。Simple FOC驱动板可能是指简化了这一复杂控制算法的硬件平台，便于用户进行实验和开发。 智木创新科技工作室可能是一家专注于电子硬件和嵌入式系统开发的机构，他们提供的这款驱动板是为开发者和爱好者设计的，旨在帮助他们在自己的项目中实现高效、精确的大功率无刷电机控制。
