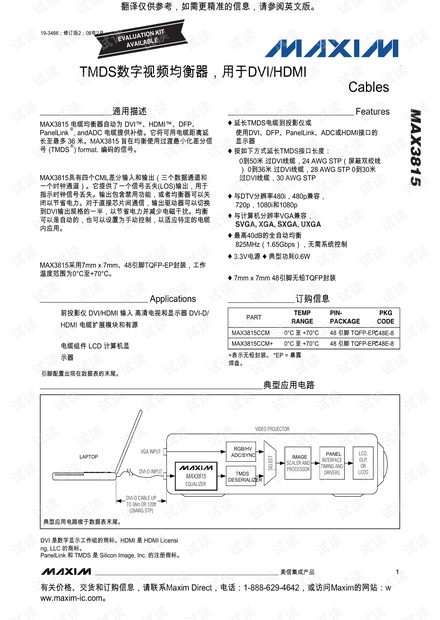

MAX3815-TMDS数字视频均衡器-中文数据手册.pdf

MAX3815是一款TMDS数字视频均衡器，其主要功能是自动地对TMDS格式编码的信号进行均衡处理，用于延长DVI/HDMI电缆的有效传输距离。该设备可以将信号通过各种介质传输至最远60米的距离。MAX3815均衡器具备四个差分输入和输出通道，可对TMDS信号进行均衡和补偿，实现对信号质量的优化。 该设备适用于DVI/HDMI接口的视频应用，能够满足包括VGA、SVGA、XGA、SXGA在内的多种计算机分辨率和DTV分辨率（如480i、480p、720p、1080i、1080p等）的兼容。在实际使用中，可以通过设置使设备切换到DVI输出规格的一半，以达到省电和减少电磁干扰（EMI）的效果。 在特征方面，MAX3815设备可自动进行信号均衡处理，也可手动设置特定的均衡度（最高可达40dB），以适应不同传输条件下的信号质量要求。信号均衡过程中，它能够减少由于介质差异导致的信号损失和失真。 此外，该设备还具备接收时钟丢失指示功能，能够提供指示灯来提示用户均衡器的工作状态。其设计上的一个重要考量是与多种电缆规格兼容，包括在不同规格的屏蔽双绞线（STP）电缆上运行。 MAX3815均衡器的设计使其成为延长视频信号传输距离的理想选择，尤其适用于需要长距离传输但又面临信号衰减问题的视频显示系统，例如将信号发送到投影仪、显示器等视频输出设备的场合。 最大传输距离依赖于电缆类型，例如在26AWG的屏蔽双绞线电缆上，该设备可传输0到5米的范围，而在28AWG的电缆上，传输距离则扩展到0到30米。在使用过程中，用户可以根据实际需要进行手动控制或设置为自动模式，实现对视频信号质量的优化。 此外，MAX3815还具有节电功能，能够自动根据输入分辨率调整功耗，以减少对环境的影响。此功能对于设计高效率、低功耗的视频系统尤为重要。 MAX3815-TMDS数字视频均衡器在数字视频系统设计中扮演着重要角色，通过自动均衡延长视频信号的传输距离，同时保证信号质量，并提供灵活的功耗管理选项，适用于多种视频信号的传输和接口兼容性要求。
