电流传感器_LV25-P_规格书_LEM(莱姆)电流传感器规格书.pdf

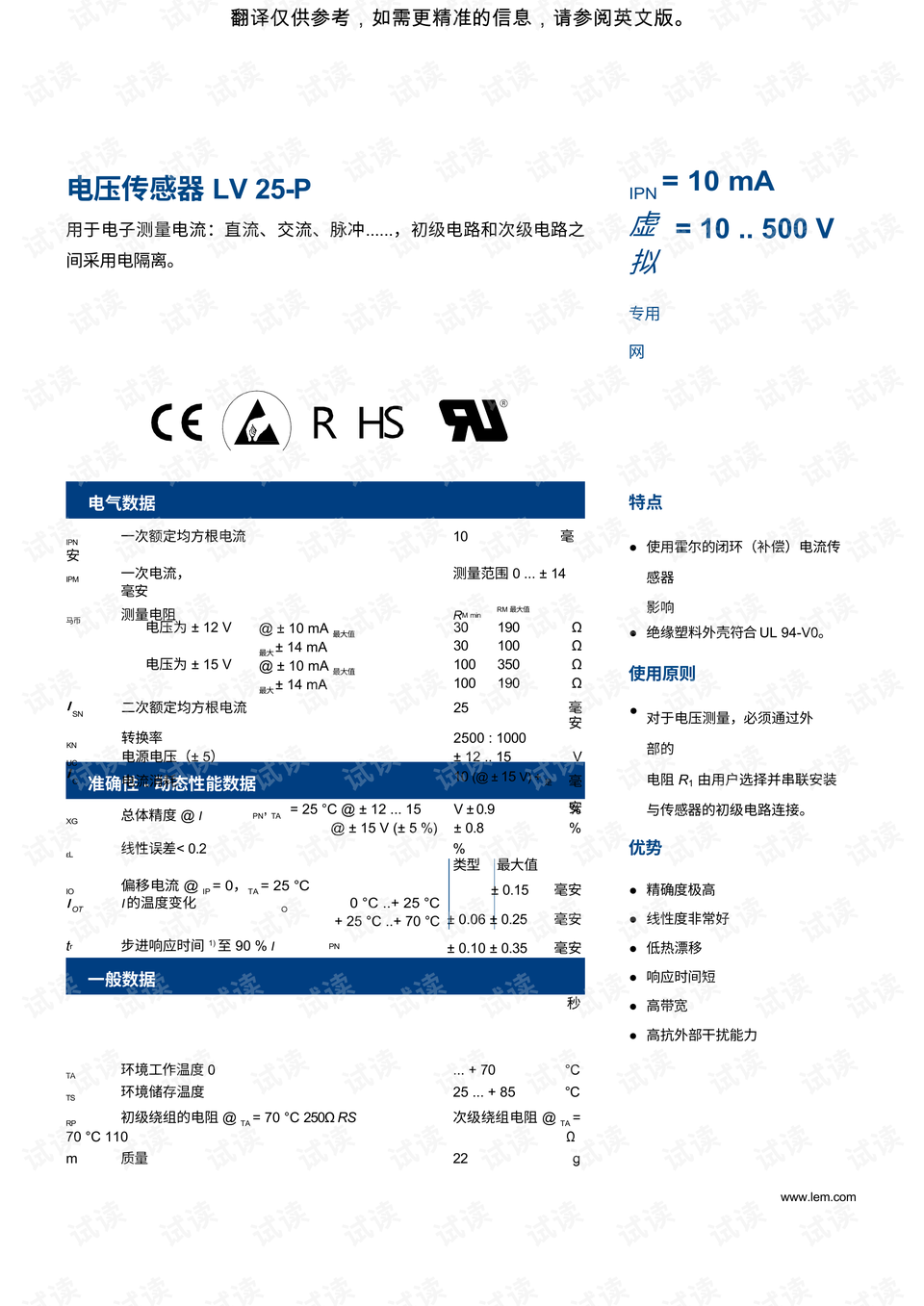

LEM公司的LV25-P电流传感器是一款专为硬件电路设计开发人员设计的高精度电流测量工具。这款传感器基于霍尔效应的闭环（补偿）技术，能够测量直流、交流以及脉冲电流，同时提供电气隔离，确保了操作的安全性。LV25-P具有10毫安的IPN一次额定均方根电流，测量范围可达到0到±14毫安。 传感器的主要特性包括： 1. 极高的精度，线性误差小于0.2%，确保了测量结果的精确性。 2. 低热漂移，温度变化对测量结果的影响极小，保证了在不同环境温度下的稳定性能。 3. 快速的响应时间，典型值为40微秒，适用于需要快速动态响应的应用。 4. 高带宽，能处理高速变化的电流信号。 5. 强抗外部干扰能力，增强了在复杂电磁环境中的工作可靠性。 LV25-P的电气参数包括： - 初级绕组电阻@TA = 70°C为250Ω，次级绕组电阻@TA = 70°C为110Ω。 - 电源电压范围为±12到±15V，电流消耗为10毫安（@±15V）。 - 二次额定均方根电流为25毫安，转换率为2500:1000，即传感器输出的电压与输入电流成正比。 该传感器适用于多种工业应用，如交流变速驱动器、伺服电机驱动器、直流电机的静态变流器、不间断电源（UPS）主电路、焊接电源等。为了满足安全标准，LV25-P符合EN 50178、IEC 61010-1以及过电压类别OV 3、污染度PD2的要求，具有增强的绝缘性能，确保在高压环境下安全运行。 安装和使用时需要注意，传感器必须安装在无法直接接触到其导电部件的位置，以防止触电风险。在操作包含危险电压的转换器时，建议使用保护罩或附加屏蔽，并确保主电源能够被断开。 此外，LV25-P也符合UL 508和CSA C22.2 NO.14等工业控制设备的相关标准，确保了产品在北美市场的合规性。这款电流传感器的设计和制造遵循严格的质量控制，LEM公司保留随时对其进行改进而不另行通知的权利。
