AB伺服调试(1).docx

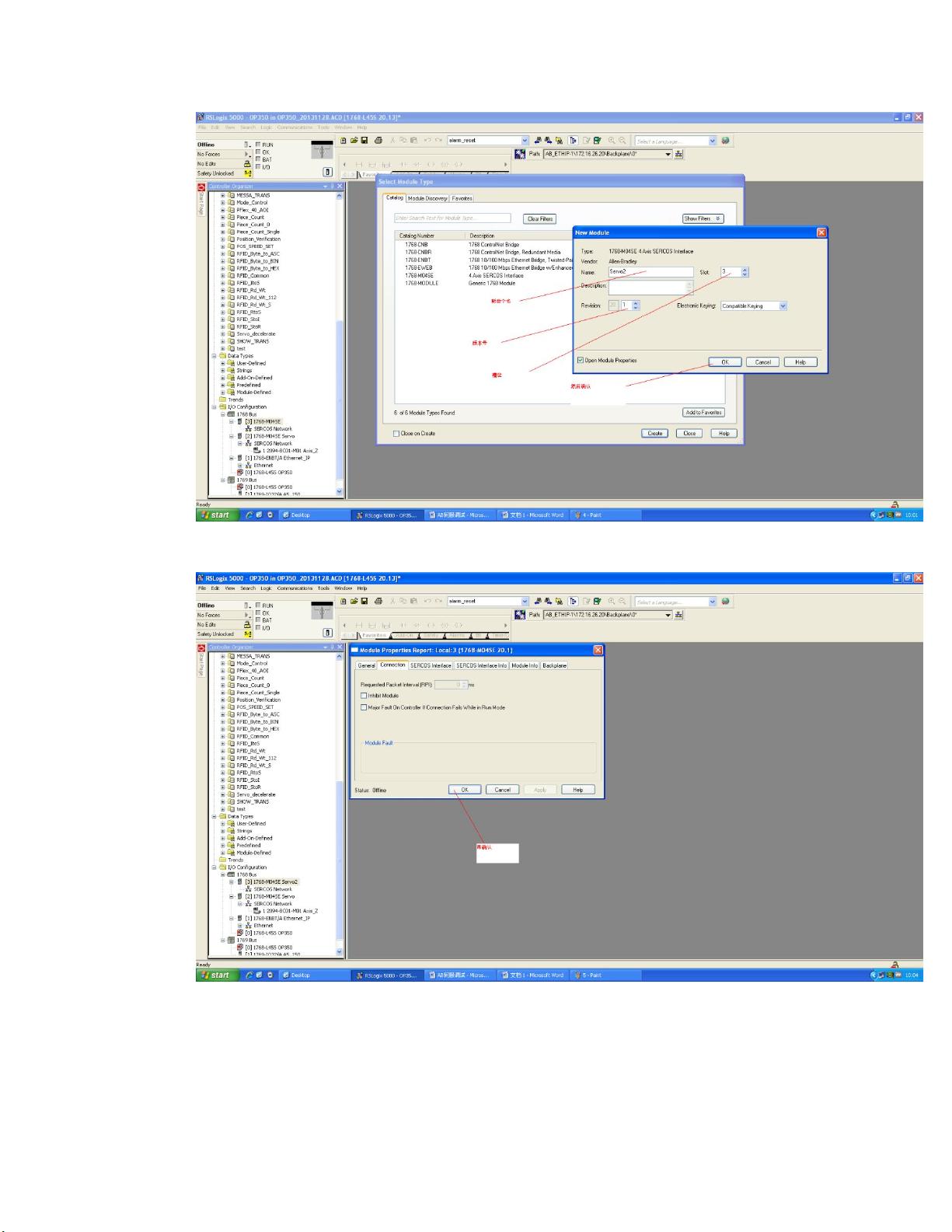

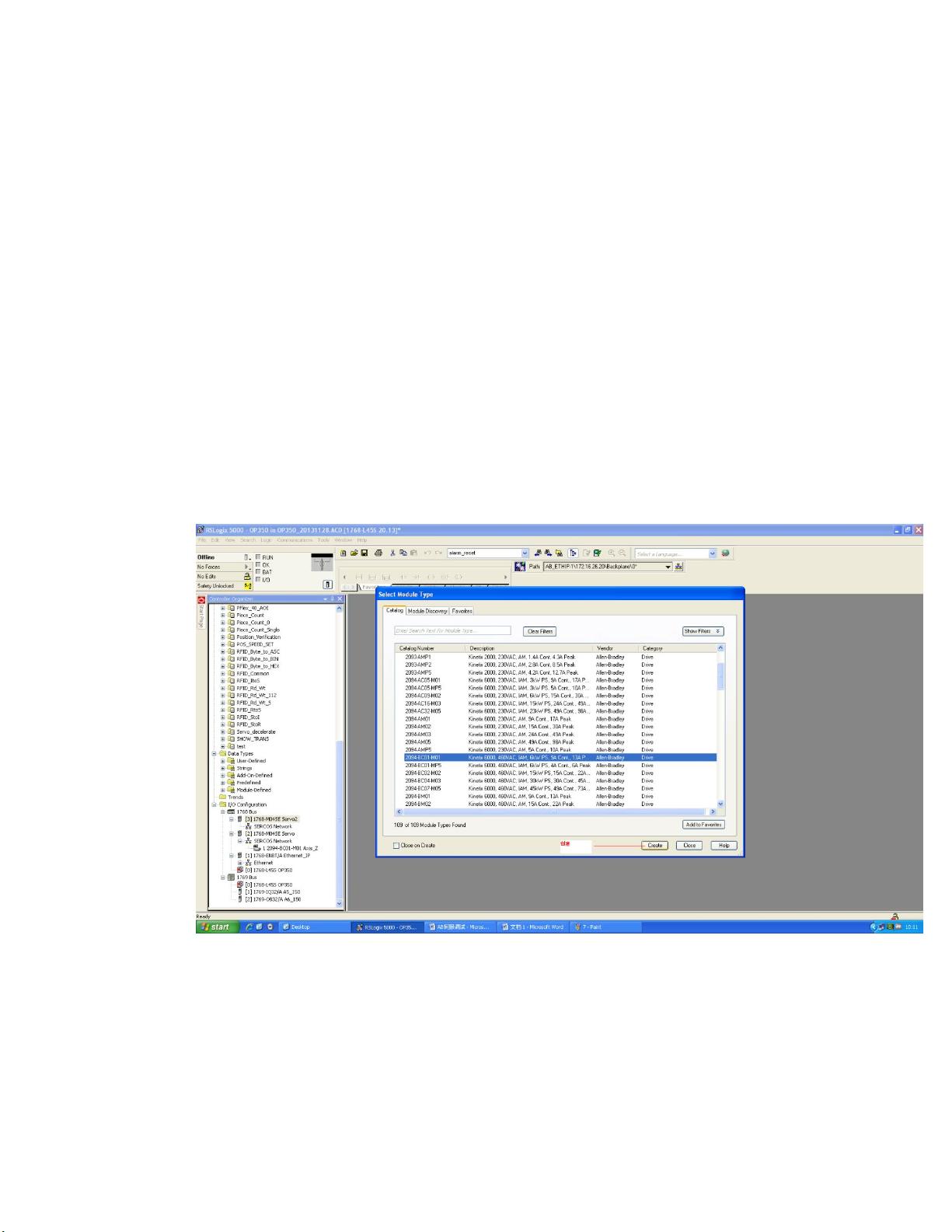

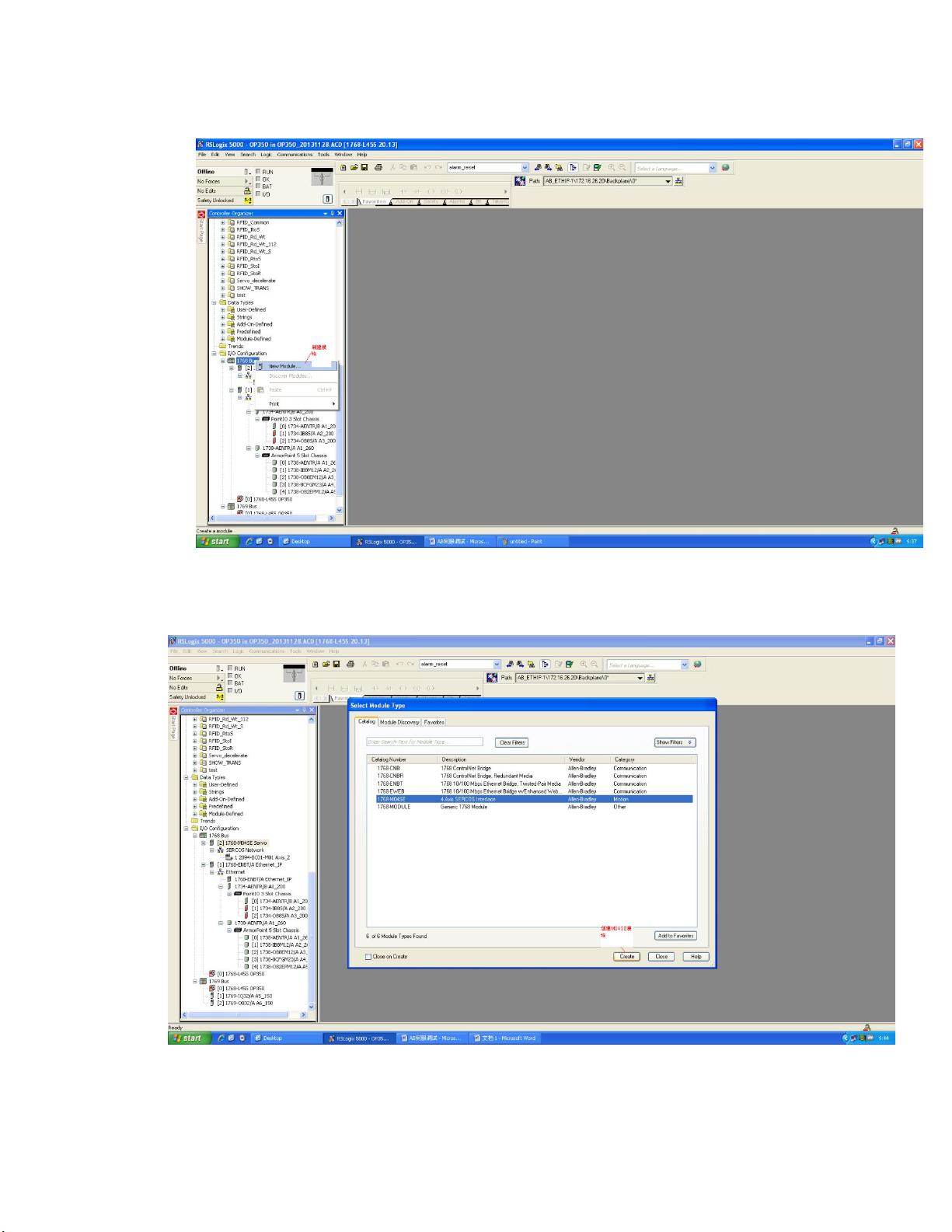

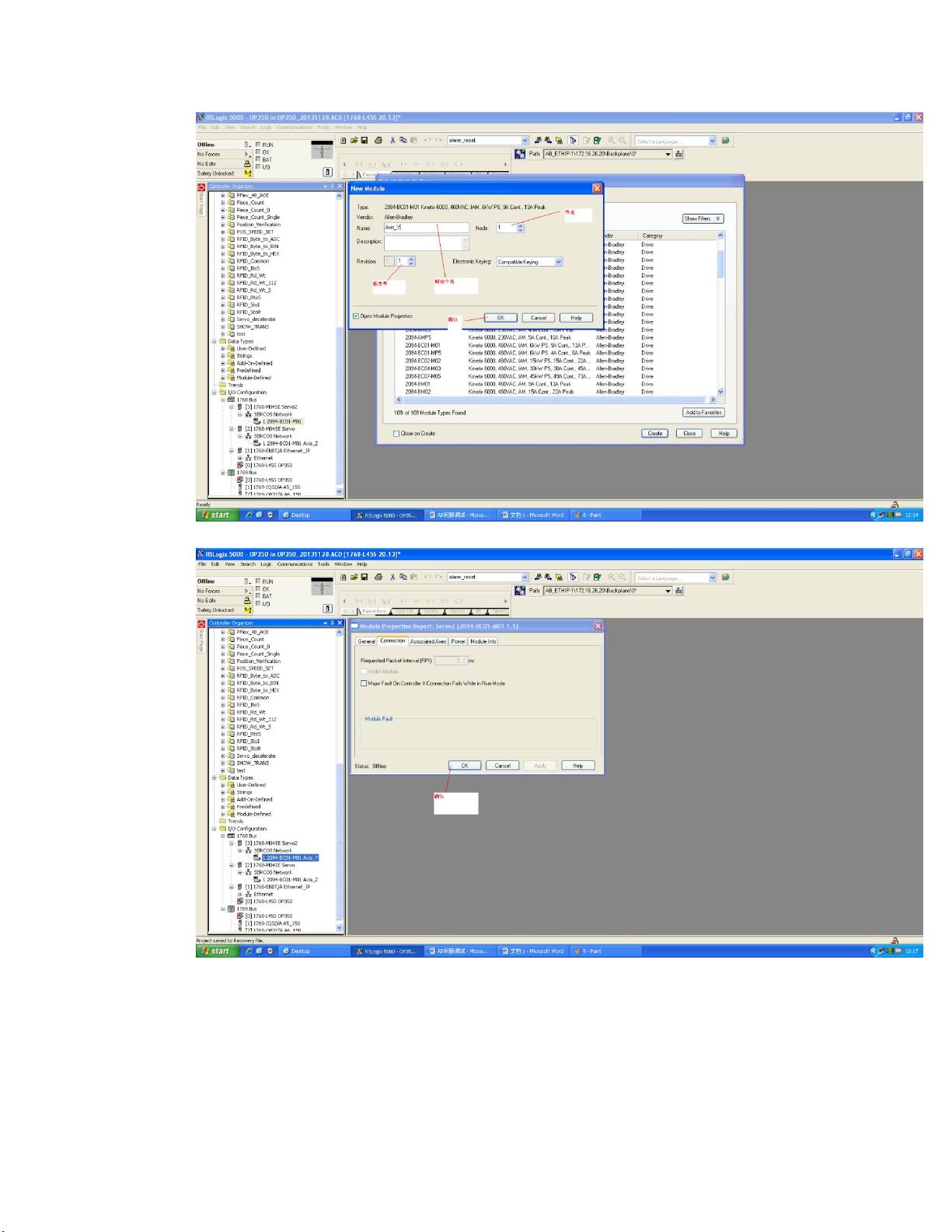

在工业自动化领域，AB伺服驱动器的调试是关键步骤，特别是在使用罗克韦尔的RSLOGIX5000编程软件时。这个专门教程将详细指导如何进行这一过程。 硬件组态是调试的基础。在AB伺服系统中，SERVO模块是连接控制器和伺服驱动器的关键组件。在RSLOGIX5000中，你需要创建一个MO4SE模块来代表SERCOS接口。这一步确保了系统的物理连接，并为后续的通信打下基础。 接着，你需要选择正确的驱动器型号。不同的伺服驱动器型号可能有不同的性能参数和控制特性，因此正确选择至关重要。一旦驱动器模型被指定，伺服驱动模块就配置完成了。 随后，组建运动轴是进一步细化配置的环节。在项目中创建一个新的轴，设置其属性，包括Drive/Motor选项。在这里，你可以根据实际设备的丝杆导程来计算轴每转一圈的实际移动距离，这对于定位精度的设定至关重要。 原点设定是伺服调试中的一个重要部分。在不使用绝对模式的情况下，断电会导致原点信息丢失，因此通常建议在绝对模式下设定原点，以确保每次启动时都能找到正确的参考点。 惯量比调整是优化伺服性能的关键步骤。惯量匹配可以改善系统响应，防止过冲或振动，提升伺服的动态性能。 接下来是限位设置，包括软限位和硬限位。软限位通过软件限制伺服的运动范围，防止超出行程；硬限位则是物理限制，如机械挡块，提供额外的安全保障。 伺服自调整功能可以优化伺服的动态性能，但需谨慎使用，因为这通常应在无负载情况下进行，且存在一定的风险。 在程序控制层面，有多种伺服操作模式，如伺服ON，伺服JOG模式，伺服走增量模式，以及伺服减速和定位模式。这些模式的正确配置可以实现精确的运动控制，包括位置到达检测功能块，确保伺服到达预定位置。 原点设定逻辑程序用于在伺服位动时确定起始位置，而给定位置值、速度给定值、正向和反向减速设定值则是控制伺服运动的关键参数。轴功能块参数的设定则进一步细化了伺服轴的行为。 如果你希望不通过程序直接指令控制轴，可以移除逻辑程序，直接通过RSLOGIX5000发送指令来控制运动轴，这种直接控制方式对于测试和调试非常方便。 AB伺服调试涉及硬件配置、参数设定、运动控制和程序设计等多个方面，通过RSLOGIX5000的精细操作，可以实现高效、精确的伺服驱动器控制。理解并熟练掌握这些步骤，对于任何使用AB伺服系统的工程师来说都是必要的技能。
