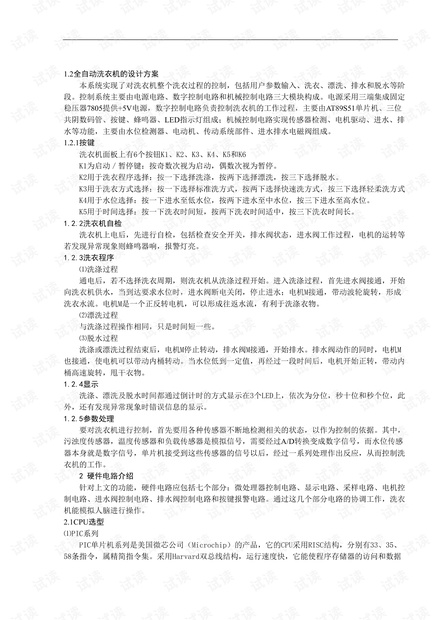

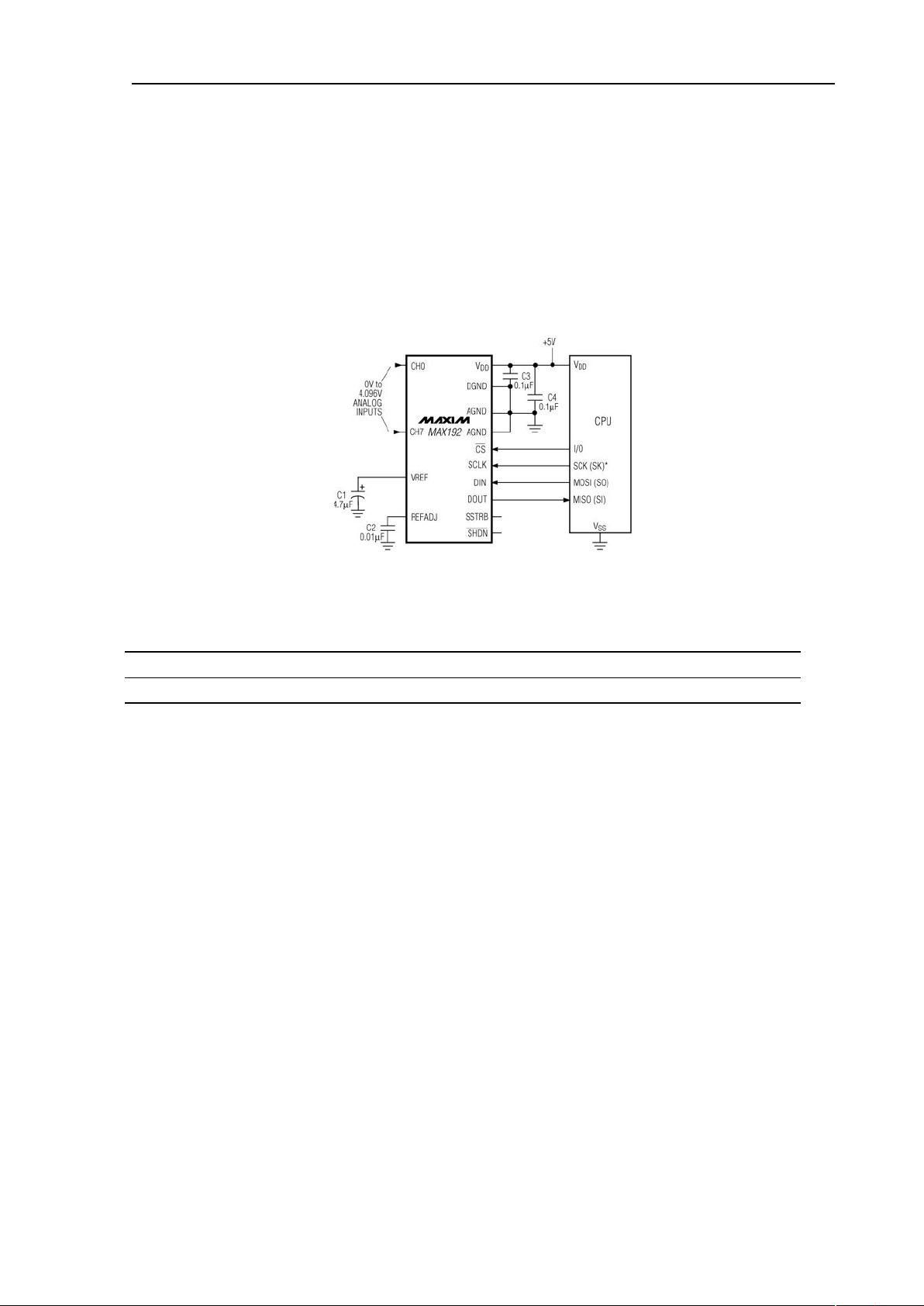

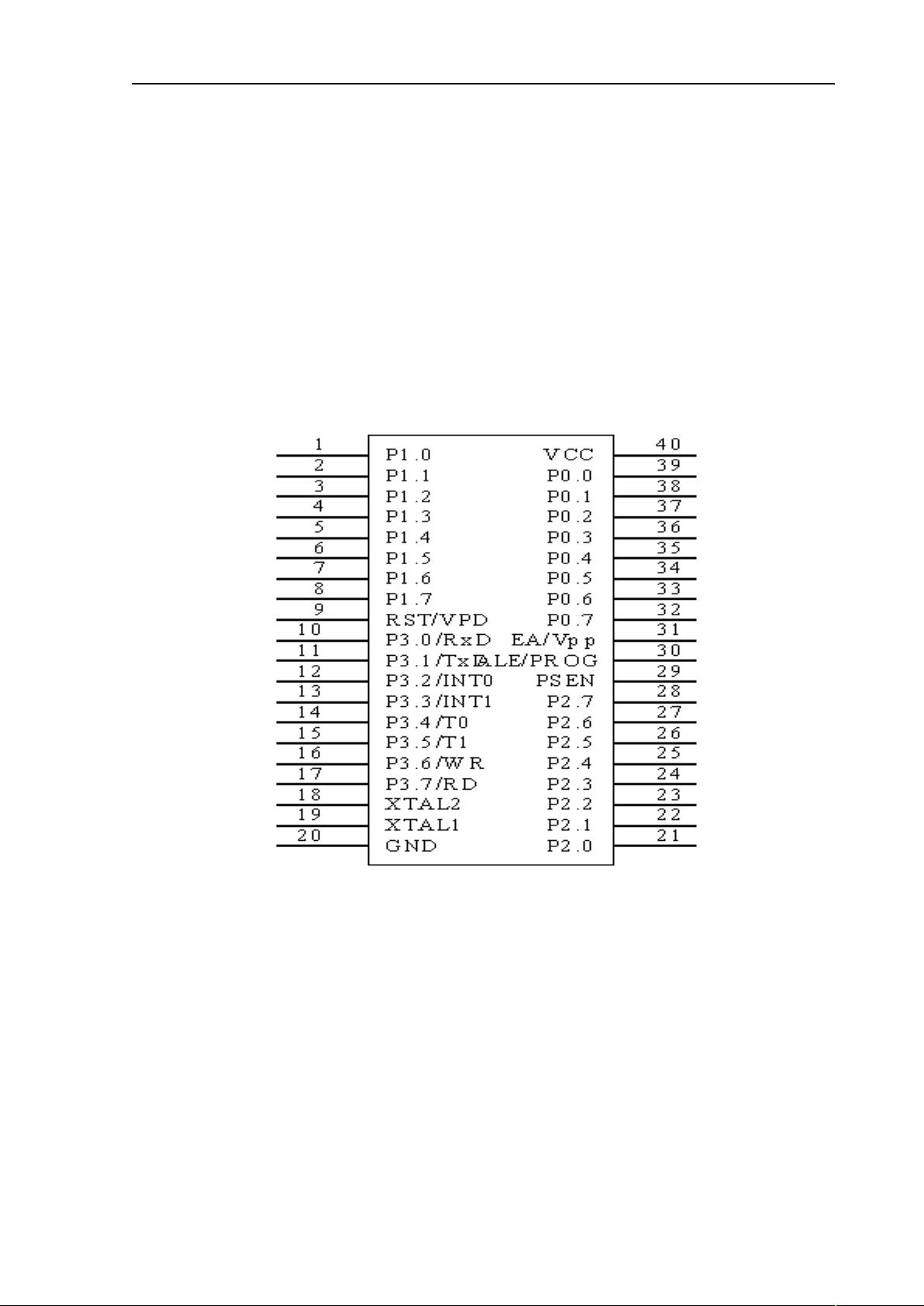

### 汇编语言编程在单片机自动控制系统中的应用：以洗衣机为例 #### 核心知识点概述： 本文深入探讨了基于单片机的洗衣机自动控制系统设计，特别聚焦于汇编语言编程技术的应用。该系统旨在实现洗衣机洗衣过程的自动化控制，包括用户参数输入、洗衣、漂洗、排水和脱水等多个环节。设计中采用了AT89S51单片机为核心控制器，配合按键、LED显示、传感器等外围设备，构建了一套完整的控制系统。 #### 1. 控制系统架构 ##### 1.1 电源电路 - **组件**：采用7805三端集成固定稳压器，提供稳定的+5V电源，确保系统稳定运行。 ##### 1.2 数字控制电路 - **核心器件**：AT89S51单片机，负责处理用户输入、控制流程逻辑。 - **界面交互**：三位共阴数码管显示信息，按键接收用户指令，蜂鸣器和LED指示灯反馈状态。 ##### 1.3 机械控制电路 - **功能实现**：传感器检测、电机驱动、进排水控制。 - **关键部件**：水位检测器、电动机、传动系统、进排水电磁阀。 #### 2. 用户界面与控制逻辑 ##### 2.1 按键功能 - **启动/暂停键**（K1）：奇数次按下启动，偶数次暂停。 - **洗衣程序选择**（K2）：一次洗涤，二次漂洗，三次脱水。 - **洗衣方式选择**（K3）：一次标准洗，二次快速洗，三次轻柔洗。 - **水位选择**（K4）：一次低水位，二次中水位，三次高水位。 - **时间选择**（K5）：一次短时间，二次适中时间，三次长时间。 ##### 2.2 自检机制 - **过程**：上电后，系统自动检查安全开关、排水阀状态、进水阀工作、电机运转。 - **异常处理**：检测到问题时，蜂鸣器报警，指示灯提示故障。 ##### 2.3 洗衣程序 - **洗涤过程**：进水至预设水位，电机带动波轮旋转，实现正反转水流，提高清洗效果。 - **漂洗过程**：与洗涤相似，但时间较短。 - **脱水过程**：电机高速旋转，内桶甩干衣物，排水阀开启排水。 #### 3. 显示与参数处理 - **显示方式**：通过LED显示剩余时间，异常时显示错误信息。 - **参数处理**：传感器（如污浊度、温度、负载）采集数据，经A/D转换供单片机分析，调整工作状态。 #### 4. 硬件电路设计 ##### 4.1 微处理器控制 - **选择**：AT89S51单片机，具备足够的处理能力和接口资源，满足控制需求。 ##### 4.2 其他电路模块 - **显示电路**：驱动LED显示。 - **采样电路**：连接传感器，采集环境数据。 - **电机控制**：驱动电机，控制转速和方向。 - **进排水控制**：管理水位，控制进排水阀门。 - **按键报警**：接收用户指令，触发报警。 #### 5. 单片机选型对比 ##### 5.1 PIC系列单片机 - **特点**：RISC架构，高效指令执行，低电压低功耗，I/O口双向，驱动能力强。 - **级别**：基本级、中级、高级，适应不同复杂度的系统设计。 ##### 5.2 AVR系列单片机 - **优势**：高性能、高速度、低功耗，取消机器周期，指令周期即为时钟周期。 - **指令执行**：流水线结构，大部分指令单周期完成，支持高速运行。 - **寄存器**：32个通用寄存器，部分受限于直接操作立即数的能力。 #### 结论 汇编语言编程在单片机控制系统中发挥着关键作用，尤其是在洗衣机自动控制系统这类需要精确控制和实时响应的应用场景中。通过对按键输入、显示、传感器读取和电机控制的精心设计，可以实现高度自动化和用户友好的洗衣体验。不同的单片机系列（如PIC和AVR）提供了各自的优势，设计者可根据具体需求和资源限制选择最适合的解决方案。通过深入理解汇编语言和硬件电路设计原理，可以开发出高效、可靠的自动控制系统，提升家电产品的智能化水平。
