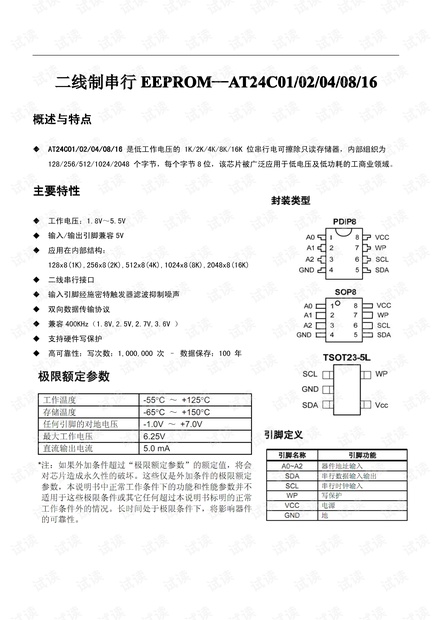

AT24C02中文资料 可以参考 了解其结构
写保护(P)引脚εAT24001/02/04/08/16具有用于硬件数据写保护功能的引脚。当该引脚接GND时,允许正 常的读/写操作。当该引脚接VGG时,芯片启动写保护功能。 器件操作 时钟及数据传输:SDA引脚通常被外围器件拉高。SDA引脚的数据应在SCL为低时变化:当数据在SCL为高 时变化,将视为下文所述的一个起始或停止命令。 起始命令:当SCL为高,SDA由高到低的变化被视为起始命令,必须以起始命令作为任何一次读/写操作命令 的开始(参见图5)。 停止命令:当SL为高,SDA由低到高的变化被视为停止命令,在一个读操作后,停止命令会使 EEPROM进 入等待态低功耗模式(参见图5)。 应答:所有的地址和数据字节都是以8位为一组串行输入和输出的。每收到一组8位的数据后, EEPROM都 会在第9个时钟周期时返回应答信号。每当主控器件接收到一组8位的数据后,应当在第9个时钟周期向 EEPROM返回一个应答信号。收到该应答信号后, EEPROM会继续输出下一组8位的数据。若此时没有得到主 控器件的应答信号, EEPROM会停止读出数据,直到主控器件返回一个停止命令来结束读周期 等待模式:AT24c01/02/04/08/16特有一个低功耗的等待模式。可以通过以下方法进入该模式:(a)上电0 收到停止位并且结束所有的内部操作后 器件复位:在协议中断、下电或系统复位后,器件可通过以下步骤复位:(1)迕续输入9个时钟;(2)在 每个时钟周期中确保当SCL为高时SDA也为高;(3)建立一个起始条件。 总线时序 图2.sCL:串行时钟输入,SDA:串行数据输入输出 t HIGH t LOW SCL SUSTA HDSTA DDAT LLDAT SLST曰 SDA输人 A sDA输出 写周期时序 图3.SCL:串行时钟输入,SDA:串行数据輸入「出 SCL SDA 第八位 应答 数据n 停止命令 起始命令 注主:1.写周期tw是指—个写序列鼠后一个有效停止令到内部擦/写周期结束的时间 留4.数据有效时序图 SDA SCL 数据稳定 数据稳定 数据变化 图5.起始与停止命令定义 SDA SCL 起始命令 停止命令 图6.输出应谷 SCL 输入 数据 出 起始命令 应谷 封装信息 DIP-8 E CB Symbol MIN MAX A 3.710 4.310 A1 0.510 0,380 0.570 b2 1.524(BsC 0,204 0.360 cDEEeL 9000 9,400 6.200 6.600 7.320 7.920 2.540(BSC 3.000 3.600 CB 8.400 9.000 说明 1.单位:毫米 SOP- 8 且且且 EE NDEX Symbol MIN MAX A 1.350 1750 A1 0.050 0.250 0330 0510 0.150 bcDEeL 0.250 4700 5150 3.800 4.000 5800 6200 1270(BsC 0.400 1270 0 8 说明 1.单位;毫米 TSOT23-5L Symbol MIN MAX A 0.700 0.900 A1 0.000 0.100 A2 0.700 0800 0.350 0.500 c 0.080 0.200 D 2.820 3.020 E1 1.600 1.700 E 2.650 2.950 e 0.950BSC) e1 1.900(BsC) 0300 0.600 0° 8° 说明 1.单位:毫米
