vivado FFT 9.0版本AXIS总线 IP使用及仿真

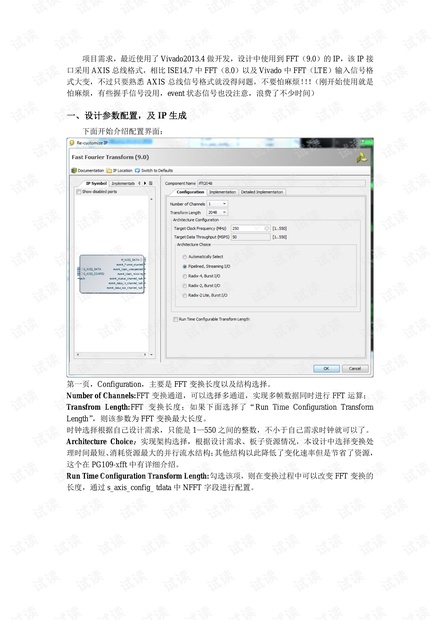

在现代数字信号处理领域，快速傅里叶变换（FFT）是一种极其重要的算法，它能够将时域信号转换到频域。随着FPGA技术的发展，FFT运算越来越多地在FPGA中实现。在Vivado开发环境中，Xilinx提供了一个方便的FFT IP核来简化这一过程。本文将详细介绍Vivado 9.0版本的FFT IP核的使用方法，并给出相关的测试仿真代码。 必须了解Vivado中FFT IP核的一些基本概念和参数配置。FFT IP核是基于AXI4-Stream（简称为AXIS）总线标准来设计的。AXIS总线是一种用于高速数据传输的接口，它包含数据和控制信号。设计者需要熟悉AXIS总线的信号格式，包括数据信号（tdata）、有效信号（tvalid）、准备信号（tready）、握手信号（tlast）等。 在Vivado中生成FFT IP核时，首先会看到一个配置界面。在这个界面中，设计者需要指定FFT变换的参数，包括变换长度和实现结构。FFT变换长度（TransformLength）直接影响着算法的频率分辨率，较长的变换长度能够提供更高的频率分辨率，但同时也会增加计算的复杂度。对于多通道FFT，设计者可以选择Number of Channels参数来实现多帧数据的同时处理。 此外，设计者还需要根据自己的设计需求选择合适的FFT实现架构。在不同的设计中，可能会根据板载资源的限制以及性能需求，选择不同的架构。例如，并行流水结构通常可以提供最快的变换速度，但消耗资源较多；而其他结构虽然计算速度较慢，但资源占用较小。 在Data Format选项中，设计者可以设定输入数据为定点数或浮点数格式。不同的数据格式会影响FFT运算的精度和资源消耗。Scaling Options用于控制FFT运算过程中的数据缩放方式。默认情况下，Block Floating Point可以自动根据数据情况调整缩放，保证数据不会溢出。Scaled选项则允许设计者手动设置缩放因子，而Unscaled则意味着使用全精度进行计算，但可能会导致较大的截位误差。 Control Signals选项允许设计者为FFT IP核添加额外的控制信号，比如复位信号ARESETn。Output Ordering Options决定了输出结果的顺序，Natural Order会自动调整输出数据顺序，而Bit/ Digital Reserved Order则保持原有的顺序。Cyclic Prefix Insertion是一个有用的功能，它允许在IFFT运算后自动添加循环前缀。 在仿真阶段，设计者可以使用Vivado自带的仿真工具或调用Modelsim进行更详细的仿真。仿真过程中可能会遇到崩溃的问题，这通常与资源限制有关。设计者需要确保仿真工具的环境资源足够，以避免由于内存不足引起的崩溃。此外，设计者还应注意选择正确的输出格式，以确保仿真数据与预期相符。 在配置FFT IP核时，还有一系列的高级选项可以调整，如Throttle Scheme等。这些选项可能会影响FFT运算过程中的参数修改生效时机，设计者可以根据自己的需要进行选择。 Vivado的FFT IP核提供了一套功能丰富、灵活的工具来简化FFT算法在FPGA中的实现。通过熟悉AXIS总线的信号格式和配置好FFT IP核的各项参数，设计者可以快速地将FFT算法集成到自己的设计中，并通过仿真来验证设计的正确性。在实际应用中，设计者应根据具体的系统要求和资源限制，对FFT IP核进行合理的配置和优化。
