JDY–10M BLE 多功能组网模块
手册版本：V1.0
JDY-10M BLE 多功能组网模块
2
技术支持邮件：3411947569@qq.com

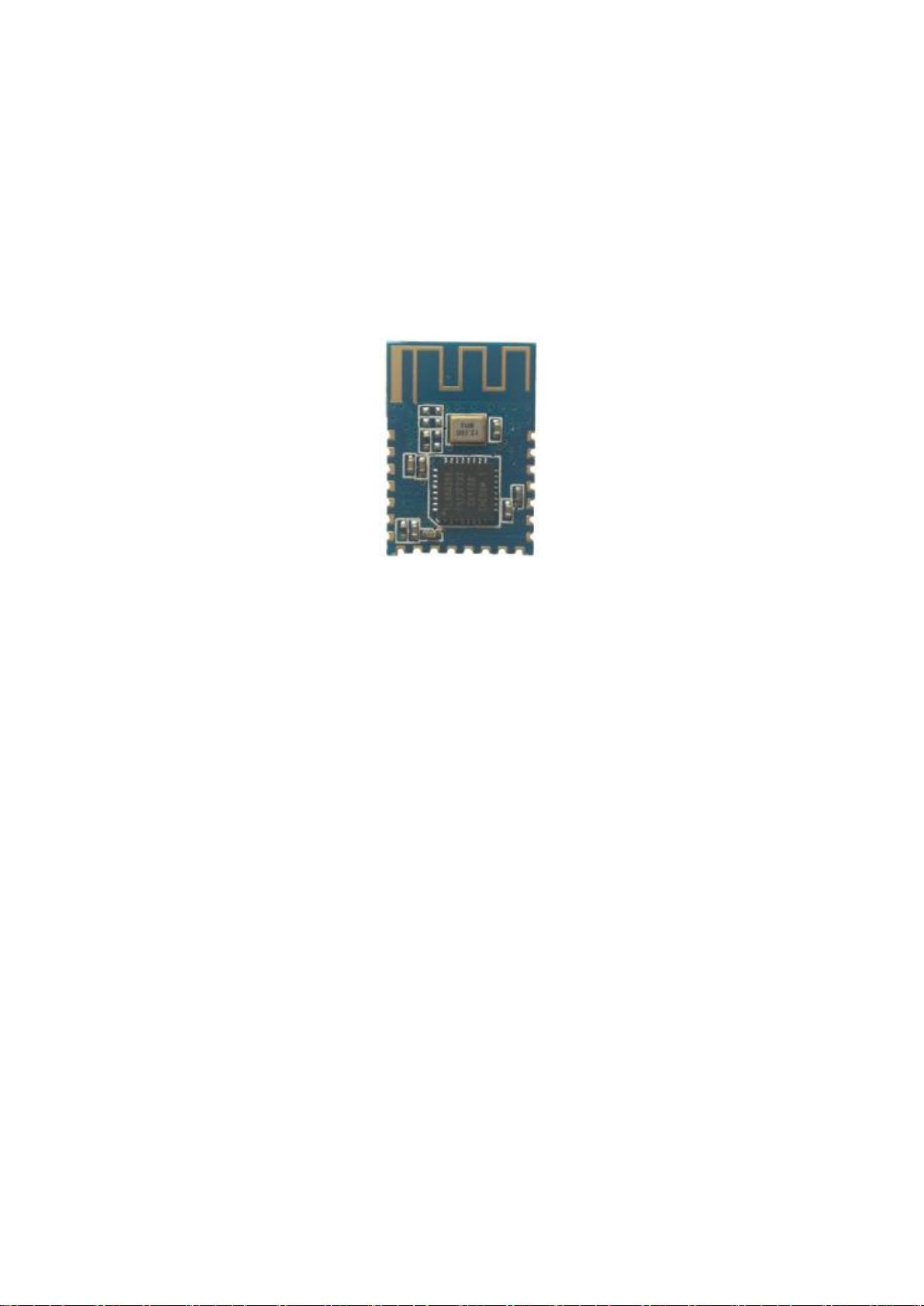

产品简介
JDY-10 透传模块是基于蓝牙 4.0 协议标准，工作频段为 2.4GHZ 范围，调制
方式为 GFSK，最大发射功率为 8db，最大发射距离 50 米，具有功耗低、尺寸小、
信号强、数据传输稳定等特性。
产品特征
1：支持 Android、IOS 手机数据透传
2：支持一对多、多对一、多对多数据传输与控制
3：支持组网 LED 灯（26 种情景模式、面板模式）、亮度、白光、速度可调
4：支持组网 GPIO 控制（一对多、多对一、多对多）
5：可通过 FCC/CE 等标准认证
6：支持组网遥控器（超低功耗），两节干电池至少可以使用一年以上
7：支持组网 4 路 PWM 控制
8：最大组网数量 255
9：支持广播与单播 MESH 发送数据
10：支持 BLE 主从同时工作，无需主从切换
11：至少 60%以上的智能家居应用 JDY-10M 可以胜任
产品应用范围
1：蓝牙组网 LED 灯（一对多、多对一、手机或遥控器控制、多对多控制）
2：蓝牙组网电机控制应用（一对多、多对一、手机或遥控器控制、多对多控制）
3：组网面板开关、86 开关（超低功耗）
4：组网智能家居应用（开关、继电器、窗帘）控制
5：组网传感器应用
6：WIFI 组网网关应用
7：Zigbeel 组网应该
8：手机组网控制应用
技术规格：
类型
规格参数
工作电压
1.9 – 3.6V
工作温度
-40 - 85°C
最大发射功率
+8dbm
天线
PCB 板载天线
接收灵敏度
-92dbm
SMT 焊接温度
<260℃
通信接口
UART
平均
电流
唤醒 MESH 模式
28MA
Deep Sleep 模式
5 uA
JDY-10M BLE 多功能组网模块
3
技术支持邮件：3411947569@qq.com
出厂默认配置：
序列
功能
参数
AT 指令
1
波特率
115200
AT+BAUD0
2
模块短地址
MAC 地址后 1 字节
3
组网 ID 号
123456789ABC
AT+NETID123456789ABC
4
K1 目标短地址
广播
AT+KVALUE01FF
5
K2 目标短地址
广播
AT+KVALUE01FF
6
K3 目标短地址
广播
AT+KVALUE01FF
7
K4 目标短地址
广播
AT+KVALUE01FF
8
K5 目标短地址
FF（广播）
9
APP 连接密码开关
关
AT+ISCEN0
10
APP 连接密码
12345
AT+PSS12345
11
广播名
JDY-10M
AT+NAMEJDY-10M
测试 APP 下载
微信扫一扫、使用浏览器打开安装（IOS、Android 共用一个二维码）
注意：目前只提供 android 版本 DEMO 测试 APP，IOS 测试 DEMO APP 正在审核，审核通过后，使用以上二维就可以安装 IOS APP
JDY-10M BLE 多功能组网模块
4
技术支持邮件：3411947569@qq.com
引脚功能说明
引脚
定义
功能
说明
1
RESET
复位
低电平有效
2
E5
OUTPUT1
输出引脚，可通过组网控制电平，引脚电平有记忆功能，
下次重新上电，可保持之前设置的电平
3
E6
OUTPUT2
输出引脚，可通过组网控制电平，引脚电平有记忆功能，
下次重新上电，可保持之前设置的电平
4
E7
OUTPUT3
输出引脚，可通过组网控制电平，引脚电平有记忆功能，
下次重新上电，可保持之前设置的电平
5
F0
OUTPUT4
输出引脚，可通过组网控制电平，引脚电平有记忆功能，
下次重新上电，可保持之前设置的电平
6
F1
K5
按键 5 输入引脚（按键目标短地址可通过 AT 指令设置
特别注意：K5 引脚功能为 IO 全开/全关功能引脚，按
一下让网络所有模块 OUT 引脚输出低电平，再按一下
让网络内所有模块输出高电平,在应用中可以用于一
键全开、一键全关等功能应用
7
SWS
下载程序引脚
8
VCC
电源
9
GND
电源地
10
PWM3
PWM
AT+CLSSA0 时：此引脚为普通 PWM 功能
AT+CLSSB1 时：此引脚为 LED 灯白光引脚控制
11
STAT
连接状态引脚
未连接低电平、连接后高电平
12
ALED
广播指示
MESH 工作指示引脚 1 秒闪一次，输出 100MS 高电平
13
PWRC
连接 AT 指令
连接状态下：PWRC 引脚拉低发 AT 指令
PWRC 引脚拉高或悬空透传
未连接状态下：PWRC 引脚任何状态都可以发 AT 指令
14
RXD
串口输入，电平为 TTL 电平
15
TXD
串口输出，电平为 TTL 电平
16
B0
K1
按键 1 输入引脚（按键目标短地址可通过 AT 指令设置
17
B5
K2
按键 2 输入引脚（按键目标短地址可通过 AT 指令设置
18
B6
K3
按键 3 输入引脚（按键目标短地址可通过 AT 指令设置
19
PWM0
PWM
AT+CLSSA0 时：此引脚为普通 PWM 功能
AT+CLSSB1 时：此引脚为 LED 灯红光引脚控制
20
C1
K4
按键 4 输入引脚（按键目标短地址可通过 AT 指令设置
21
PWM1
PWM
AT+CLSSA0 时：此引脚为普通 PWM 功能
AT+CLSSB1 时：此引脚为 LED 灯蓝光引脚控制
22
PWM2
PWM
AT+CLSSA0 时：此引脚为普通 PWM 功能
AT+CLSSB1 时：此引脚为 LED 灯绿光引脚控制
JDY-10M BLE 多功能组网模块
5
技术支持邮件：3411947569@qq.com

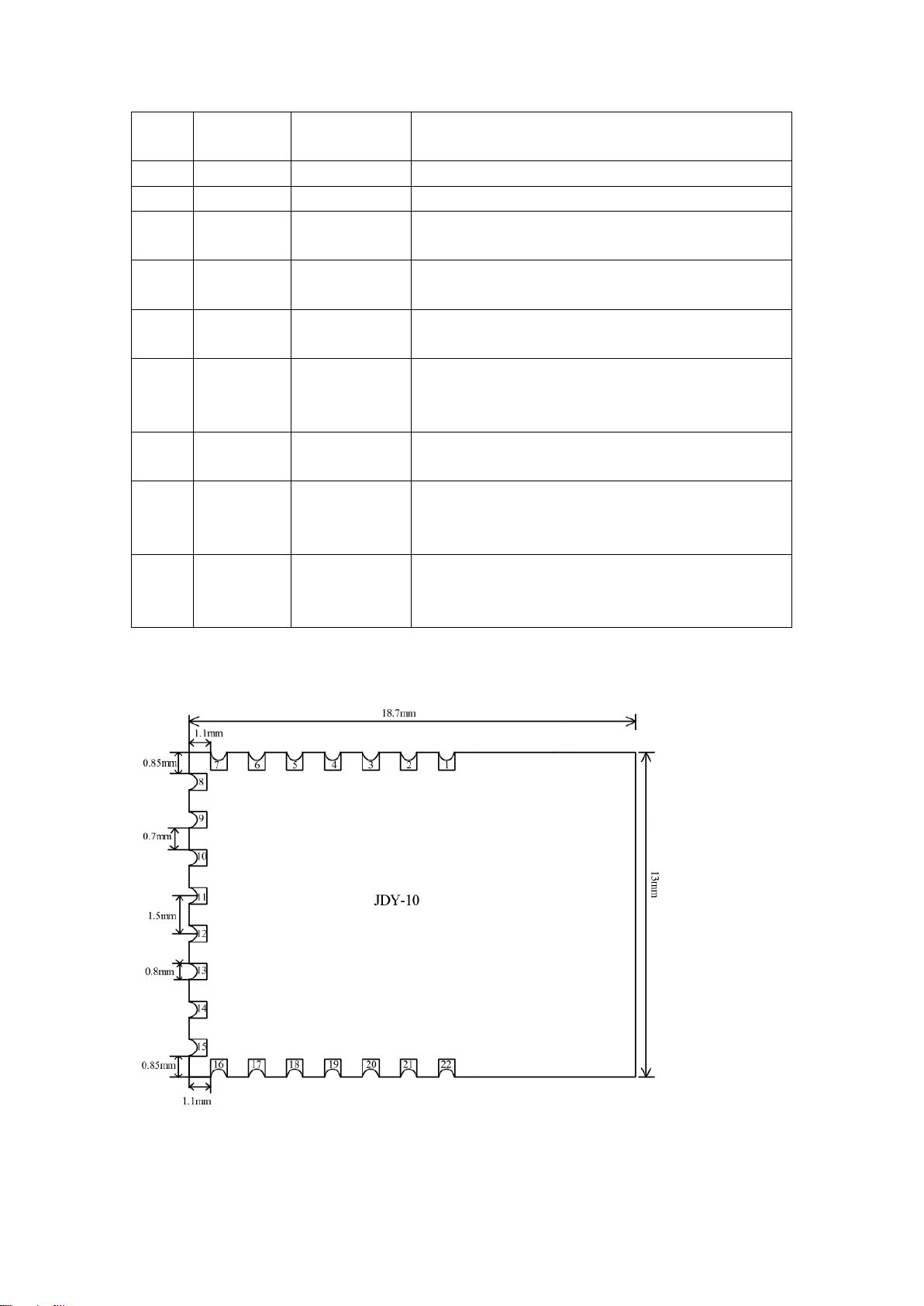

尺寸封装
引脚图
