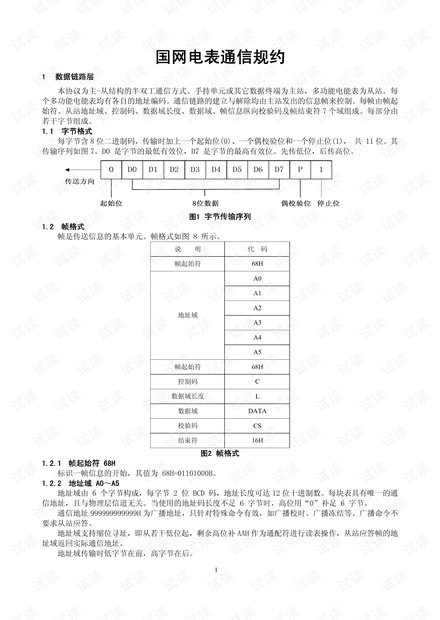

国网智能电表通信协议2007规约,属于开放性资源,共享给大家,方便查询。这方面资料不算多,好好珍惜
字节校验为偶校验,帧校验为纵冋信息校验和,接收方无论检测到偶校验岀错或纵冋信息校验和岀错, 均放弃该信息帧,不予响应 3.5通信速率 标准速率:600bps,1200bps,2400bps,4800bps,9600bps,19200bps。 特殊速率:中厂家规定。 通信速牽特征字见附录C,特征字的各位不允许组合使用,修改通信速率时特征字仅在Bit0~Bit7 个二进制位为1时有效。 通信速率的变更,首先由上站向从站发变更速率请求,从站发确认应答唢或否认应答帧。收到从站确 认帧后,双方以确认的新速率进行以后的通信,并在通信结束后保持更改速率不变。 注:最大通信速率受光电头或多功能电能表光学接口的限制,也受多功能电能表数据处理单元中工作时钟频率的限 制 2数据标识 2.1数据标识结构 数据标识编码用四个字节区分不同数据项,四字节分别用DI3、DI2、DI1和DI代表,每字节采用十六 进制编码。数据类型分为七类:电能量、最大需量及发生时间、变量、事件记录、参变量、冻结量、負荷 记录。数据标识具伓定义见附录A的A.2数据标识编码表。 DI3 DI DIL 22数据传输形式 数据标识码标识单个数据项或数据项集合。单个数据项可以用附录A.2中对应数据项的标识码唯一地 标识。当请求访问由若干数据项组成的数据集合时,可使用数据块标认码。实际应用以数据标识编码表定 义内容为准 2.2.1数据项、数据块 2.2.1.1数据项 除特殊说明的数据项以 ASCLL码表示外,其它数据项均采用压缩BCD码表示 2.2.1.2数据块 数据标识D2、D1、DI中任意一宇节取值为FFH时(其中D13不存在FFH的情况),代表该字节定 义的所有数据项与其它三字节组成的数据块。 2.2.2举例 a)标识码DI3DI2D1D=00010000H(数据项) 表示当前正向有功总电能 b)标识码Dl3DI2DI1DI=000100FFH(数据块) 表示正向有功总电能数据块,包含当前、上1结算日上12结算日正向有功总电能数据 c)标识码DlDl2Dl1Do=0001HF0OH(数据块) 表示当前正向有功电能数据块,包含总、费率、费率的当前正向有功电能数据 3应用层 3.1读数据 3.1.1主站请求帧 功能:请求读电能表数据 控制码:C-11H ·数据域长度:L=04Ⅱlm(数据长度) 帧格式1(m=0) 68HA0…A568H1H04H|Do…DbCS16H 地址域 控制码数据域长度数据标识 ·帧格式2(m=1,读给定块薮的负荷记录) 68HA0∴A568H1H05HDo∴ DIN CS16H 负荷记录块数 帧格式3(m=6,读给定时间、块数的负荷记录): 6HA0…A568H1H0 AH DIO. DEN「 mm hh DD CS16H 分时日月年 3.1.2从站正常应答 控制码:C=9lH无后续数据帧;C=BlH有后续数据帧。 数据域长度:L=04H-m(数据长度) 无后续数据帧格式 68HA0…,A568H9 IH L DIo….Dl|N1 I Nm 16H 数据 有后续数据帧格式: 68IA0…A568 I BIILDIo…⊥DBN1… CS 16II 注:如果没有满足条件的负荷记录,从站按正常应答帧格式返冋(数据域只有数据枟识,数据域长庋为4) 3.1.3从站异常应答帧 控制码:C=DH ·数据域长度:L-01H 帧格式 68II AO A568II DIII OIII ERR CS16II 错误信息字 注:错误信息字ERR见的录C。 3.2读后续数据 3.2.1主站请求帧 功能:请求读后续数据 控制码:C-12H 数据域长度:L-05H 帧格式 681I AO A5 68II 12II 051I DIo DI3 SEQ CS 16II 帧序号 3.2.2从站正常应答帧 控制码:C=92H无后续数据帧;C=B2H有后续数据叻。 数据域长度:L=05H-m(数据长度) 无后续数据帧格式 68HA0….A568H|92 HLDIo…DI3N1…. Nm SEQCS16H 有后续数据帧格式 68H AO A568HB2HLDo…DN1… Nm CS16H 注:读后续数据肘,为防止误传、漏传,请求帧、应答帧都要加唢序号。请求帧的帧序号从1开始进行加一计数,应答 帧的唢序号要与请求帧相同。帧序号占用一个字节,计数范围为1~255 3.23从站异常应答帧 ·控制码:C=D2H 数据域长度:L=0lH 帧格式 68HA0 A5 68H D2H OIH ERR CS 16H 根据读读编程事件,必须实现) 4 3.3写数据 3.3.1主站请求帧 a)功能:主站向从站请求设置数据(或编程) b)控制码:C=14H c)数据域长度:L=04H(数据标识)+04H(密码)+04H(操作者代码)+m(数据长度) d)数据域: DIODIIDI2DI3+ PAPOP1P2+C0C1c2C3+DATA e)帧格式: 68HA0…A568H14HLDo|… DEPA PO|PIPC0….C3N1…mCS|16H 密码操作者代码 注1:PPP2为密码,PA表示该密码权限。 注2:c0ClC2C3是操作者代码,为要求记录操作人员信息的项目提供数据。 注3:密码权限4代表通过明文的方式进行数据传输,需要进行密码验证,同时要有编程键配合。 注4:密码权限99代表诓过明文+MAC的方式进行数据传输,不需要进行密码验证,也不需要编程键配合使用。 注5:密码权限$代表通过密文+MAC的方式进行数据传输,不需要进行密码验证,也不需要编程键配合使用。 3.3.2从站正常应答帧 a)控制码:C=9H b)数据域长度:L=0OH c)帧格式 68H AO.. A5 68H 94H 00H CS 16H 3.3.3从站异常应答帧 a)控制码:C-D4H b)数据域长度:L=0lH c)帧格式: 68H A0 .. 68H D4H OIH ERR CS 16H 3.4读通信地址 3.4.1主站请求帧 功能:请求读电能表通信地址,仅支持点对点通信。 地址域:AA…AF 控制码:C=13H ·薮据域长度:L=0OH 帧格式 68.. AAH 68H 13H 00H CS 16E 34.2从站正常应答帧 控制码:C-93H 数据域长度:L=06 帧格式 68H|A0 A5|68I93H|06HA0 A5CS16H 汴:从站异常不应答。 3.5写通信地址 3.5.1主站请求帧 功能:设置某从站的通信地址,仅支持点对点通信。 控制码:C-15H 地址域:AA…AAH 数据域长度:L=06H ·数据域:A0…A5(通信地址) 帧格式 68H AAH AAH 68H 15H06H AO A5 CS 16H 注:本命令必须与编程键配合使 3.5.2从站正常应答帧 控制码:C=95H ·地址域:A0…A5(新设置的通信地址) 数据域长度:L-00H 帧格式 68HIA0…A568H95H|00HCs|16H 汴:从站异常不应答。 3.6广播校时 功能:强訇从站与主站时间同步 控制码:C-08H 数据域长度:L-06H 数据域: YYMMDDhhmmss(年.月.日.时.分.秒) 帧格式 68H9H…9H68H08H06H」 sS mm hh DD MM CS1H 秒分时月年 注1:广播校时不要求应答 注2:仅当从站的凵期和时钟与主站的时差在-5min以内时执行广播校时命令,即将从站的山期时钟调整到与命令下达 的日期时钟一致。 注3:不推荐在午夜0时校时,以免影响在O时进行的某些例行操作。 注4:每天只允许校对一次 3.7冻结命令 3.7.1主站请求帧 功能:冻结电能表数据,冻结内容见冻结数据标识编码表。 控制码:C=16H 数据域长度:L=0H 数据域: MMDDhhr(月.日.时.分) 普通冻结命令帧格式: 68HA0 A568H 16H 04H mm hh DD MM CS 16H 广播冻结命令帧格式 68H 99H..99H68H 16H04Hmm hh DD MM CS16H 汴1:广播冻结不要求应答, 注2:数据域99)hm衣示以月为周期定时冻结,99hm表示以日为周期定时冻结,999m表示以小时为周期定时 冻结,99999.瞬时冻结 3.7.2从站正常应答帧 ·控制码:C=96H 数据域长度:L-0OH 帧格式: 68HA0 A5 68H 96H OOH CS 16H 3.7.3从站异常应答帧 控制码:C=DGH 数据域长度:L=01H 帧格式 68H A0.A5 68H D6H 01H ERR CS 16H 38更改通信速率 3.8.1主站请求帧 功能:更改电能表当前通信速率为其它标准速率 控制码:C=17H 数据域长度:L=0lH 帧格式: 68HA0 A5 01H Z CS 16H 通信速率特征字 3.8.2从站正常应答帧 控制码:C=97H 数据域长度:L-01H 帧格式: 68H AO. 68H 97H 01H Z CS 16H 注:正常应答帧中的Z与请求帧中的通信速率特征字必须相同。 3.8.3从站异常应答帧 ·控制码:C-D7H 数据域长度:L=0H 帧格式 68H.. A5 D7H OIH ERRCS16H 3.9修改密码 3.9.1主站请求帧 功能:修改从站密码设置 控制码:C=18H 数据域长度:L=0CH 数据域: DIODI1DI2DI3+ PAoPOoP1P20+PAP0PINP2 帧格式 68H AO.A568H 18H 0CH DIO.DI3 PAO POu Plo P2u PAN PON PIN P2N CS16H 注1:P0P1P2为原密码或更高权限的密码,PA表示该密码权限。P0P1P2为新密码或需没置的密码,PA为新密码 的权限。PA、PA的取值范围为00-09,00为最高权限,数值越大权限越低。权限线别分为:02级电表清零、 事件清零;04级写数据、最大需量清零。 注2:本命令必须与编程键配合使用 3.9.2从站正常应答帧 控制码:C-98H 数据域长度:L=04H 数据域:PAP0PIAP2N(新编入的密码权限及密码) 帧格式: 68H AO.. A5 68H 98H PAN PON PIN P2N CS16H 3.9.3从站异常应答帧 ·控制码:C=D8H 数据域长度:L-0H 帧格式: 68H AO A5 68H D8H 01H ERR CS 16H 3.10最大需量清零 3.10.1主站请求帧 功能:当前最人需量及发生时间数据清零 控制码:C=19 数据域长度:L=08Il 帧格式 A0…A56H19HI0 8H PA POP1P2(0…C3Cs6 注:本命令必须与编程键配合使用。 3.10.2从站正常应答帧 控制码:C-99JH 数据域长度:L=00I 帧格式 68H A0.. A5 68H 99H 00H CS 16H 3.10.3从站异常应答帧 控制码:C-D9H 数据域长度:L-0lH 帧格式 68H AO[.A568H D9H OIH ERR CS16H 3.11电表清零 3.11.1主站请求帧 功能:清空电能表内电能量、最大需量及发生时间、冻结量、事件记录、负荷记录等数据。 控制码:C=1AH ·数据域长度:L=08I 帧格式 68HA0…A568H1AH08HPAP0「PIP2C0…C3「CS16H 注:本命令必须与编程键配合使,命令执行时电能表应保证电表清零事件记录不被清除,并自动保存该事件的相应 数据。 3.11.2从站正常应答帧 控制码:C=9AH 数据域长度:L=00H 帧格式 68HA0 A5 68H 9AH 00H CS 16H 3.11.3从站异常应答帧 控制码:C=DAH ·数据域长度:L=01H 帧格式: 68H AO A5 68H DAH OIH ERR CS 16H 3.12事件清零 3.12.1主站请求帧 功能:清空电能表內存储的全部或某类事件记录数据 控制码:C-1BI 数据域长度:L=0CIl ·数据域:事件总清零 PAoPOoP1cP2。+ COCIC2C3+ FFFFFFFF; 分项事件清零 PAnPOoP1P20+C0Clc2C3+事件记录数据标识(DI用FF表示) 帧格式:事件总清零 68H A0.. 68H IBH OCH PI P2 C0.. C3 FFHFFH FFH FFHCS16H ·帧格式:分项事件清零 68H A0..A568H IBH CH PA PO PI P2 C0..C3 FFH DIDI DI3 CS 16F 注:本命令必颁与编程键配合使用,执行此命令时不允许清空事件清零记录和电表清零记录数据。 3.12.2从站正常应答帧 控制码 数据域长度:L=00H 帧格式 68 A0 A5 68H 9BI00HCS16H 3.12.3从站异常应答帧 控制码:C=DBH 数据域长度:I=01H 帧格式 68H A0..A568H DBH OIH ERR CS 16H 3.13跳合闸、报警、保电 3.13.1主站请求帧 a)功能:跳闸、合闸允许、报警、报警解除、保电和保电解除 b)控制码:C=1CH c)数据域长度:L=08H+数据长度 d)帧格式: 68HA0…A568H1CH PA IP1P2C0…C3N1 Nm CS| 16 注1:N为控制命令类型,N1-1AH代表跳闸,N1-1B代表合闸允许,N1-2AH代表报警,N1-2BH代表报警解除,N1-3AH代 表保电,N1=3BH代表保电解除。N2保留。N3~N8代表命令有效截止时间,数据格式为 ssmmhhDDMMYY。 注2:本命令无须硬件配合。 注4:不带安仝认证密级为02,数据域长度为10H。带安仝认证密级为98,N1~Mn为密文,数据域长度为18 3.3.2从站正常应答帧 a)控制码:C-9CH b)数据域长度:L=00H c)帧格式 681|A0…A568I9Cm00|Cs16 3.13.3从站异常应答帧 a)控制码:C=DCI b)数据域长度:L=0ll c)帧格式: 68H AO. A5 68H DCH 01 ERR CS16 3.14多功能端子输出控制命令 3.14.1上站请求帧 a)功能:设置多功能端子输出信号类别 b)控制码:C=1DH c)数据域长度:L=01H d)帧格式: 68H 5 68H IDH O1H NN 注1:数据或NN是多功能端子输岀控制字,意义:00-时钟秒脉冲,01-需量周期,02-时段投切。电表上电后默认输出 时钟秒脉冲。 注2:本命令无须与编程键配合使用。 注3:本命令支持广播方式,无须应答。 3.14.2从站正常应答帧 )控制码:C=9DH b)数据域长度:L=01H c)帧格式: 68HA0 A5 68H 9DH NN 16H 注:NN代表电表多功能端子当前状态 3.143从站异常应答帧 a)控制码:C=DDH b)数据域长度:L=01l c)帧格式 A5 68H DDH OIH ERR CS 16H 3.15安全认证命令 3.15.1主站请求帧 a)功能:电能表安全认证相关操作 b)控制码:C-03H c)数据域长度:L=04H(数据标识)+04H(操作者代码)+m(数据长度) d)数据域: DIODI DI2DI3+C0C1C2C3+DATA e)帧格式: 68HA0…A568H03HL|D0…D3c0c3N1…NmCs16 3.15.2从站正常应答帧 a)控制码:C=83I1无后续数据帧; b)数据域长度:L=04H-m(数据长度) c)数据帧格式 68HA0 A568H|83H H[L_Do-DIsN1…Ymcs 16H 3.153从站异常应答帧 a)控制码:C=C3H无后续数据帧 b)数据域长度:L=02H c)数据帧格式: 68H|A0 A5 68H C3H 02H SERR CS 16H 注:SER表示安全认证错误信息字,2字节,详见附录B。 10

...展开详情
