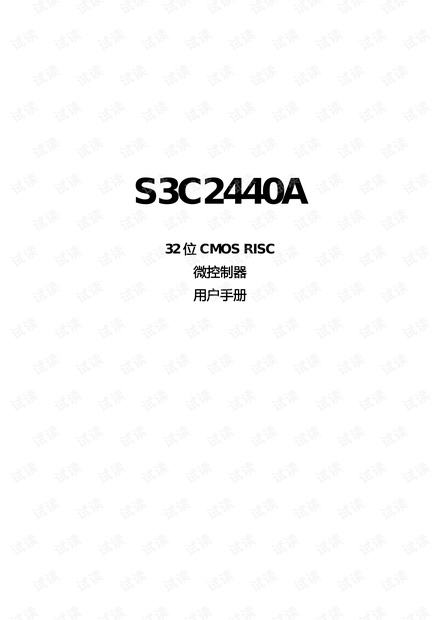

此用户手册描述的是三星公司的 16/32 位精简指令集（RISC）微处理器 S3C2440A。三星公司的 S3C2440A 为手持设备和普通应用提供了低功耗和高性能的小型芯片微控制器的解决方案。为了降低整体系统成本，S3C2440A 还提供了以下丰富的内部设备。 S3C2440A 基于ARM920T 核心，0.13µm 的CMOS 标准宏单元和存储器单元。低功耗，简单，精致，且全静 态设计特别适合于对成本和功率敏感型的应用。它采用了新的总线架构如先进微控制总线构架（AMBA） 。 S3C2440A 的突出特点是其处理器核心，是一个由Advanced RISC Machines（ARM）公司设计的 16/32 位 ARM920T的RISC 处理器。ARM920T 实现了 MMU，AMBA 总线和哈佛结构高速缓冲体系结构。这一结构具有独 立的 16KB指令高速缓存和 16KB 数据高速缓存。每个都是由具有 8字长的行(line)组成。 通过提供一套完整的通用系统外设，S3C2440A减少整体系统成本和无需配置额外的组件。综合对芯片的功能 描述。
本手册将介绍 S3C2440A 集成的以下片上功能： ● 1.2V内核供电, 1.8V/2.5V/3.3V储存器供电, 3.3V外部I/O供电，具备16KB的指令缓存和16KB的数据缓存和MMU 的微处理器 ● 外部存储控制器（SDRAM 控制和片选逻辑） ● LCD 控制器（最大支持 4K 色 STN 和 256K 色 TFT）提供 1 通道 LCD 专用 DMA ● 4 通道 DMA 并有外部请求引脚 ● 3 通道 UART（IrDA1.0, 64 字节发送 FIFO 和 64 字节接收 FIFO） ● 2 通道 SPI ● 1 通道 IIC 总线接口（支持多主机） ● 1 通道 IIS 总线音频编码器接口 ● AC’97 编解码器接口 ● 兼容 SD 主接口协议 1.0 版和 MMC 卡协议 2.11 兼容版 ● 2 通道 USB 主机/1 通道 USB 设备（1.1 版） ● 4 通道 PWM 定时器和 1 通道内部定时器/看门狗定时器 ● 8 通道 10 位 ADC 和触摸屏接口 ● 具有日历功能的 RTC ● 摄像头接口（最大支持 4096×4096 像素输入；2048×2048 像素输入支持缩放） ● 130 个通用 I/O 口和 24 通道外部中断源 ● 具有普通，慢速，空闲和掉电模式 ● 具有 PLL 片上时钟发生器
