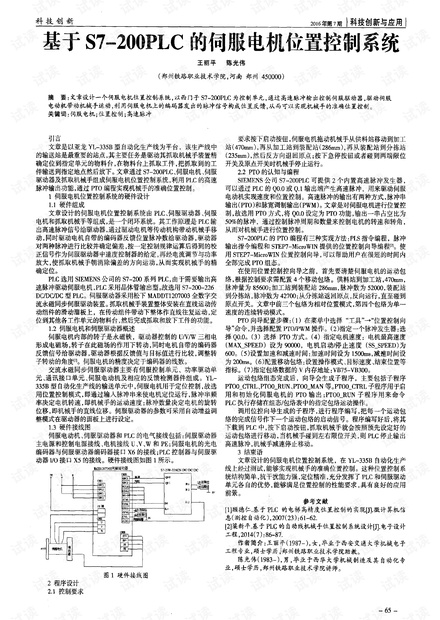

在自动化生产线中,伺服电机位置控制系统的精确度和可靠性对于保证生产线的稳定运行至关重要。本文介绍了一种基于西门子S7-200 PLC(可编程逻辑控制器)的伺服电机位置控制系统的设计与实现。该系统利用西门子S7-200系列PLC的高速脉冲输出功能,结合伺服驱动器和伺服电机,实现了对机械手的精确定位。
1. 伺服电机位置控制系统的硬件设计
该伺服电机位置控制系统由PLC、伺服驱动器、伺服电机和抓取机械手等组成。硬件组成包括:
- PLC:负责输出高速脉冲信号,控制伺服驱动器。西门子S7-200 PLC具备晶体管输出型,能够满足高速脉冲驱动伺服电机的需求,例如选用S7-200-226 DC/DC/DC型PLC。
- 伺服驱动器:松下MADDT1207003全数字交流永磁同步伺服驱动装置,用于接收PLC输出的高速脉冲信号,控制伺服电机的运动。
- 伺服电机:内部装有编码器,能够发出位置反馈信号。其内部转子为永磁铁,通过驱动器控制的三相电产生电磁场,实现精确转动。
- 抓取机械手:安装在直线运动传动组件的滑动溜板上,能够进行直线往复运动,完成对物料的抓取和放置。
硬件接线方面,需要将伺服驱动器、伺服电机的电源接线、电机接线以及编码器接口进行电气连接。同时,PLC控制器的I/O接口也需要与伺服驱动器连接。
2. 程序设计
程序设计的核心要求是实现对伺服电机的位置控制。具体要求如下:
- 按下启动按钮,伺服电机带动机械手移动至指定工作站点,包括从供料站移动到加工站、从加工站到装配站、从装配站到分拣站,然后反方向退回原点。
- 遇急停按钮或限位开关、原点开关触发时,机械手应立即停止运行。
编程方面,S7-200 PLC具备内置高速脉冲发生器,可通过PTO(脉冲串输出)或PWM(脉宽调制输出)的方式驱动伺服电机。对于位置控制,本文选择PTO方式,通过编程控制脉冲周期和数量,实现对伺服电机转速和转角的精确控制。
PTO编程有三种方法:
- PLS指令编程
- 脉冲输出指令编程
- STEP7-MicroWIN位置控制向导编程
位置控制向导能够帮助用户快速完成PTO组态。在使用位置控制向导之前,需要了解伺服电机的运动范围,并根据控制要求配置移动包络。
3. 控制过程
系统启动后,PLC通过高速脉冲输出控制伺服驱动器,伺服驱动器进而控制伺服电机的转动。伺服电机上的编码器将实时的位置反馈给伺服驱动器,通过比较反馈值与目标值,伺服驱动器计算出偏差,并按照既定的控制规律发送校正信号至伺服电机的速度控制器。最终,通过电流调节和功率放大,伺服电机对抓取机械手进行精确控制,以达到预定的位置。
文章还提到了如何设置伺服驱动器的参数,比如采用自动增益调整模式,通过驱动器面板进行参数设定,以适应不同的控制需求和工况。
文章深入探讨了如何构建一个基于西门子S7-200 PLC的伺服电机位置控制系统,详细阐述了其硬件构成、程序设计及控制策略。该系统能够有效实现对自动化生产线中机械手的精确定位,对提高生产效率和降低人力成本具有显著作用。
