地面三维激光扫描作业技术规程 行业标准 CHZ3017-2015
目次 前言 范围 2规范性引用文件 3术语和缩略语 4总则. 5技术准备与技术设计 6数据米集 1113469 ··· 7数据预处理. 8成果制作 9质量控制与成果归档. 附录A(资料性附录)标靶制作要求及示例.. ∴.,,15 前言 木标准的起草规则依据 本标准由国家测绘地理信息局提出并归口。 本标准起草单位:北京市测绘改计研究院、广州市城市规划勘测设计硏究院、建改综合勘察硏究 设计院有限公司、天津市测绘院、武汉市测绘硏究院、河北中色测绘有限公司、北京恒华伟业科技股 份有限公司、北京浩宇天地测绘科技发展有限公司、昆明市测绘研究院、城市空间信息工稈北京市重 点实验室、北京测绘学会、重庆市勘测院、北京帝测科技股份有限公司 本标准的上要起草人:杨伯钢、韩友美、罗新伟、王树东、林鸿、张风录、陈倬、贾光军、李海 亨、史廷玉、李国柱、尹文广、马小计、滕德贵、张向前、王峰、钱林、张保钢、孔令彦、冉磊、王 文江、王树辉、杨永兴、陈廷武、张劲松、罗晓燕、崔磊、陆洪波、陈显龙、李腊梅 本标准首次发布。 地面三维激光扫描作业技术规程 1范围 木规程规定了基」地面固定站的三维激光扫描作业在技术准备与技术设计、数据采集、数据预处 理、成果制作、质量控制与成果归档等方面的要求。 本规程适用于利用基于地面固定站的三维激光扫描技术,生产三维模型、DLG、DEM、TDOM、平面 图、立血图、剖血图,计算表面积和体积等的测绘作业。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本 文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。 工程测量规范 建筑制图标准 基础地理信息要素分类与代码 数字测绘成果质量检查与验收 测绘成果质量检查与验收 测绘作业人员安全生产规范 测绘技术设计规定 基础地理信息数字成果 数字线划图 基础地理信息数字成果 数字高程模型 城市测量规范 城市三维建模技术规范 3术语和缩略语 卜列术语和缩略话适用」木标准。 3.1术语 3.1.1 地面三维激光扫描技术 基于地面固定站的一种通过发射激光获取被测物体表面三维坐标、反射光强度等多种信息的非接 触式主动测量技术。 3.1.2 点云 以离散、不规则方式分布在三维空间中的点的集合。 [CHT8023-011,术语和定义3.3] 点间距 点云中相邻两点之间的空问距离 特征点 在点云中便于识别选取的地物角点、线状地物交叉点等。 点云配准 把不同站点获取的点云数据变换到同一坐标系的过程 标靶 用一定材质制作的具冇规则几何形状的标忐,该类标忐在点云中能够很好地被识别和量测,从而 以用于点云数据质量检查及点云配准等工作 3.1.7 色卡 色卡是自然界存在的颜色在某种材质(如:纸、面料、塑胶等)上的体现,用于色彩选择、比对 沟通,是色彩实现在一定范围内统一标准的工具。 3.1.8 纹理映射 将纹理像素信息映射到三维模型上的过程 3.1.9 降噪 去除点云中由于外界因素(如光线、震动、噪声等)以及三维激光扫描仪本身的因素造成的,不 可避免的部分点的过程。 3.1.10 规则模型 基于长度、宽度、高度、半径、直径、角度等特征参数枃建的三维模型 3.1.11 不规则模型 基于不规则三角网方式构建的三维模型 3.2缩略语 3.2.1 20中国大地坐标系,又称2000国家大地坐标系 3.2.2 数字高程模型 3.2.3 数字线划图。 3.2.4 全球导航卫星系统 3.2.5 灾时动态差分。 3.2.6 真正射影像图。 4总则 4.1空间参考系 4.1.1平面坐标系 地面三维激光扫描作业的平面坐标系宜采用CGCS2000,采用地方坐标系时应与CGCS200建立联系 4.1.2高程基准 地面三维激光扫描作业的高程基准宜采用1985国家高程基准,采用地方高程基准时应与1985国家 高程基准建立联系 4.1.3自定义参考系 根据需要可自定义平面坐标系和高程基准。 4.2时间系统 地面三维激光扫描作业的日期应采用公元纪年,时间应采用北京时间。 4.3点云精度及技术指标 地面三维激光扫描点云精度及技术指标应符合表1的要求,有特殊要求的应另行设计。 表1地面三维激光扫描点云精度与技术指标 等/特征点间距中误差点位相对于临近控制点中误差 最大点间距 再准要求 等 应采用标靶进行配准、连续传递配 准次数不应超过次 控制点之间连续传递配准次数不应 等 超过次 控制点之间连续传递配准次数不应 三等 超过次 四等 ≤ 注:一等不宜通过控制点进行配准。 4.4总体工作流程 地面三维激光扫描总体工作流程应包括技术准备与技术设计、数据采焦、数据顶处理、成果制作、 质量控制与成果归档。 5技术准备与技术设计 资料收集及分析 作业前应收集下列资料,并进行适用性分析: a)测区以及周边的控制成果瓷料; b)测区1:500-1:2000比例尺地形图、数字咼程模型、数宇正射影像图、设计图、竣上图等; 测区其他相关资料 5.2现场踏勘 现场踏勘应符合下列规定 实地了解作业区域的自然地理、人文及交通状况; b)核对已有资料的真实性和适用性: c)根据测区情况选择控制网和扫措站的布设方式。 5.3仪器准备与检查 5.3.1仪器要求 仪器应符合下列规定: a)仪器设备应在检校合格有效期内,采用的软件应经过测试并在技术管理部门备案 b)应根据项目要求按表1选择相应的作业等级,地面三维激光扫描仪的主要技术要求应符合表2 的要求;

...展开详情
试读 23P CHZ3017-2015地面三维激光扫描作业技术规程

评论 下载该资源后可以进行评论 3

feifeikakacc 很不错的资源!很清晰而且不用花钱
2019-07-11
回复
guaibuliaole 很有用的资料,多多学习,感谢分享。
2019-05-24
回复
wwxxss116 在很多地方都要花钱下载,这里积分就能下载,而且是正式电子版不是扫描版,很有用
2018-05-07
回复
sshirly

关注 私信 TA的资源

上传资源赚积分,得勋章
    最新推荐
    CHZ3017-2015地面三维激光扫描作业技术规程 26积分/C币 立即下载
    1/23

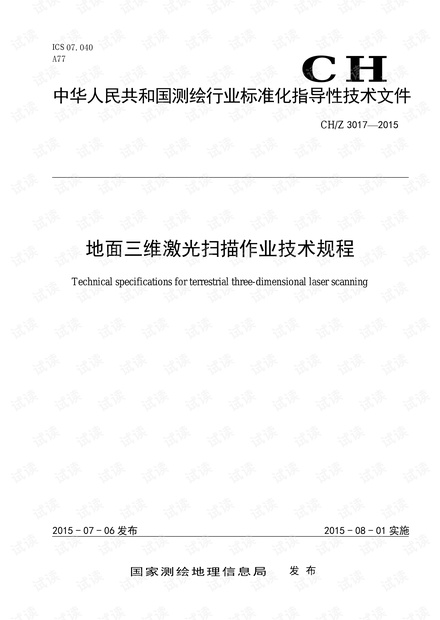

    CHZ3017-2015地面三维激光扫描作业技术规程第1页
