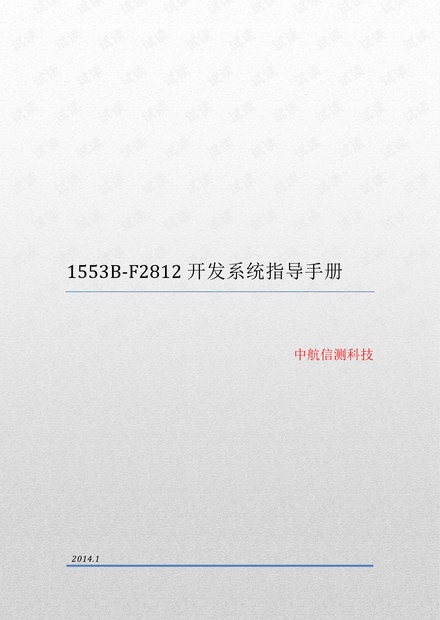

DSP 1553B总线 F2812 开发板 BU61580开发系统

所需积分/C币:11 2014-09-26 16:38:05 6.39MB PDF
25
收藏 收藏
举报

1553B-F2812开发系统是本公司最新推出的嵌入式1553B总线开发系统系列产品的中又一力作。1553B-F2812开发系统由F2812平台系统以及1553B总线子系统构成。1553B总线协议部分采用美国DDC公司的1553B总线通讯引擎BU61580S3,控制、管理BU61580S3的CPU采用TI公司经典的数字信号处理芯片TMS320F2812,BU61580S3与TMS320F2812二者强强联合共同构成了1553B-F2812开发系统。开发者基于此系统不但可以开展1553B总线协议、1553B总线BC\RT模式控制等方面的学习,而且还可以开展DSP(F2812)处理器方面的系统化的学习过程。此套系统所具有的硬件资源以及软件资源相当丰富,提供了包括1553B总线BC模式、RT模式等20多个实验项目,提供了完整的硬件系统原理图、软件实验代码和常用的外围端口资源,同时开发系统的硬件构成解析以及软件代码讲解都非常详尽,这样使得初学者、初步开发者能够很快的掌握如此复杂、如此深奥的1553B总线以及F2812等方面的相关知识。 同时1553B-F2812开发系统完全可以作为公司、高校以及各大研究院所的研究和教学工具。另外1553B-F2812开发系统在硬件设计方面充分考虑了EMC、EMI以及散热等因素,最大限度的引出了系统的所有端口资源,用户可以直接作为一个功能模块内嵌到用户的目标产品中,因此可以大大缩短用户的1553B总线系统的开发周期。
北京中航信测科技有限公司 http://www.i1553b.com 316外部接口 29 3.1.7地址空问映射 30 32F2812平台系统硬件结构分析…… 31 321电源电路 .31 322复位电路 32 32.3时钟振荡电路….. 32 324峰鸣器控制电路 33 325外扩RAM电路 34 326外扩 FLASH电路 .35 327JTAG接口电路 ....“a 36 328DSP引脚扩展 37 329LED灯与按键电路 38 3.2.10sC 串口通讯电路. 39 32.11CAN通讯接口电路 40 32.12数码管控制电路 41 3213AD转换电路….242 3.2.14PWM电机控制电路∴….3 3215步进电机接口…24 3216LCD12864驱动电路 B自非自。。自非道非非着非 -4 32.17LCD1602液晶驱动电路 45 3218音频控制电路…… ..46 32.19CPLD数码管电路… 47 32.20CPLD拨码开关电路 248 3221CPLD扩展0口电路 49 3.2.22其他接插件电路 50 第4章软件实验点拨 52 411553B总线实验点拨 52 41.1 BC Mode实验… 自非 ttpB自曲非。自。。自看 52 412 RT Mode实验 60 北京中航信测科技有限公司 http://www.i1553b.com 42F2812平台资源实验点拨 66 43CPLD实验点拨 68 第5章 Flash烧写点拨… 自。自。。。自。自4普音自自。自自非。自。。。。着非非D自日曲。自自。自。。4;垂自B自。。。。自。。 73 5.1说明 自“着。“,非着,自。自自自着着非着非B。自。自。自。非。日着着非非非非。自。着自。自非 73 5.2烧写 FLASH 自自。。自自非。自自着着非自自。自自。自。自。。看垂 5.2.1生成烧写文件 173 5.22烧写用户程序 77 附录A 82 联系方式 82 北京中航信测科技有限公司 http://www.i1553b.com 第1章入门 11概述 1553B-F2812开发系统是木公司最新推出的嵌入式1553B总线开 发系统系列产品的中一力作。1553B-F2812开发系统由F2812半台 系统以及1553B总线子系统构成。1553B总线协议部分采用美国DDC 公司的1553B总线通讯引擎BU61580S3,控制、管理BU6158053的 CpU米用T公司经典的数字信号处理芯片TMS320F2812,BU61580S3 与TMS320F2812二者强强联合共同构成了1553B-F2812开发系统。开 发者基于此系统不但可以开展1553B总线协议、1553B总线BC\RT模 式控制等方面的学习,而且还可以开展DSP(F2812)处理器方面的 系统化的学习过程。此套系统所具有的硬件资源以及软件资源相当十 富,提供了包括1553B总线BC模式、RT模式等20多个实验项目, 提供了完整的硬件系统原理图、软件实验代码和常用的外围端∏资 源,同时开发系统的硬件构成解析以及软件代码讲解都非常详尽,这 样使得初学者、初步开发者能够很快的掌握如此复杂、如此深奥的 1553B总线以及F2812等方面的相关知识。 同时1553B-F2812开发系统完全可以作为公司、高校以及各大研 究院所的研究和教学工具。另外1553B-F2812开发系统在硬件设计方 面充分考虑了EMC、EM以及散热等因素,最大限度的引出了系统的 所有端凵瓷源,用户可以直接作为一个功能模块内嵌到用户的目标产 北京中航信测科技有限公司 http://www.i1553b.com 品中,因此可以大大缩短用户的1553总线系统的开发周期 12特点 1553B-F2812开发系统由1553B总线子系统和F2812平台系统两部分 构成。各自的特点如下。 1211553B总线子系统 采用美国DDC公司的1553B协议处理引擎BU61580S3(BU61580S6 也可在此系统使用,硬件设计考虑了兼容性) 全集成ML-STD-1553接口终端 灵活的处理器/储器接口 标准的4K×16以及可选的12K×16或8K×17RAM 可选的RAM奇偶产生/校验 自动BC重试 可编程的BC间隔定时 BC帧自动重复 灵活的RT数据缓存 可编程的非法化 可任选的消息监控器 同时制RT/MT模式 采用美国Beta公司的1553总线专用隔离变压器 Complete Line of custom and QPL Units 北京中航信测科技有限公司 http://www.i1553b.com For Use with mil-std-155A and b macair A-5690, A-5232 and A-4905 Low Profile Epoxy Cased, hermetically sealed -55°Cto+130° C Operating tem perature range Built and tested to mll-PrF-21038 and MIL-STD-202 ■1553B总线子系统板级物理尺寸:117*112mm(带矩形开槽) ■温度范围:-40℃到85℃; 122F2812平台系统 ■平台系统核心处理器采用美国T公司经典的信号处理器 TMS320F2812。32位定点高速处理器,主频最高可达到150MHz 片上存储器 F|ash(闪存):可达128K×16的FaSh(4个8K×16和6个 16K×16的区间) ROM(只读存储器):可达128K×16的ROM 1K×16的OTP(一次性可编程)ROM L0和L1:两块4K×16的单存取RAM( SARAM) HO:1块8K×16的 SARAM M0和M1:两块1K×16的 SARAN >外设接口 可达1M的存储器空问 3 北京中航信测科技有限公司 http://www.i1553b.com 可编程的等待状态 可编程的读/写选通定时 三个独立的片选 串行接口外围 串行外围接口(SP|) 两个串行通信接口(SCI),标准UART接口 增强型CAN总线(eCAN) sP模式的多通道缓冲串口( MCBSP) 12位AD转换器,16个通道 2×8通道的输入多路选择器 两个采样保持器 单/同时转换模式 快速转换时间:80ns/每秒12.5兆次转换 可达56个独立可编程的多路通用输入/输出(GP|O)管 脚 外扩SRAM:扩展256K*16位SRAM,S61LV25616 ■外扩Fash:扩展512K*16位 FLASH,SST39VF800; ■CPLD采用 ALTERA MAⅫ|系列的EPM240T1005N(相当于8650门 CPLD,容量是早期MAX系列的两倍,并且可以烧写至少10万次以 上:),提供下载接口,用户可以编写白己的代码 ■提供2个8段数码管;其中一个1位数码管供DSP使用,另外 个2位数码管供CPLD使用; 4 北京中航信测科技有限公司 http://www.i1553b.com 提供8个LED发光管,方便状态指示 ■提供8个独立按键; ■提供1个蜂鸣器; ■提供1个8位拨码开关: ■提供复位电路,保证可靠复位,有独立复位按钮,可手工复位; ■提供1路CAN2.0接口,方便用户组网 ■提供16路AD输入接口(输入范围0~3V); ■提供耳机插孔,可以方便地实现放音功能; 提供话筒插孔,可以方便地进行录音功能; ■提供12864中文图形液晶接凵; ■提供1602字符液品接口; ■提供直流电杌控制接∏,防反插设计: ■提供步进电机控制接口,防反插设计; ■提供6路PWM波输出接口; ■总线开放,数据线,地址线,控制线、特殊功能引脚全部引出, 方便用户二次开发 供电直接由外部稳压电源来提供,更加稳定可靠」 ■提供高质量独立电源开关,控制电源,方便操作; ■提供四个固定孔,方便用户安装固定; ■物理尺寸:170*112mm; 扩展接冂 DsP总线、AD、EVA、EVB、PWM等所有功能引脚引出,4个 北京中航信测科技有限公司 http://www.i1553b.com 32针的插针接口,管脚间距2.54mm,用户可以扩展使用(注: 用户在使用了1553B总线子系统时,此扩展口不可用于其它扩 展); CPLD的所有80个V/O口通过4路接口全部引出,管脚间距 2.54mm 符合EE11491标准的 DSP JTAG接口,其中第6脚空,管脚 可距254mm,可以配合市面上所有标准JAG接口仿真器使 用; 标准的 CPLD JTAG接口,防插反设计,可接 Byte blaster或 USB- Blaster下载线; 6路PWM接口引出,管脚间距2.54mm 直流电机接冂引出,管脚间距2.54mm; 步进电机接口引出,管脚间距2.54mm; 12864中文图形液晶接口引出,20芯孔座,管脚间距2.54mm; RS232标准DB9孔式接口插座; DC5V外部电源输入接口; 冫DsP工作模式选择跳线以及PLL使能选择跳线,2.54mm间距; ■温度范围 A:-40℃到85℃(GHH、PGF、PBK) S:-40℃到125℃(GHH、PGF、PBK) 6

...展开详情
试读 86P DSP 1553B总线 F2812 开发板 BU61580开发系统
