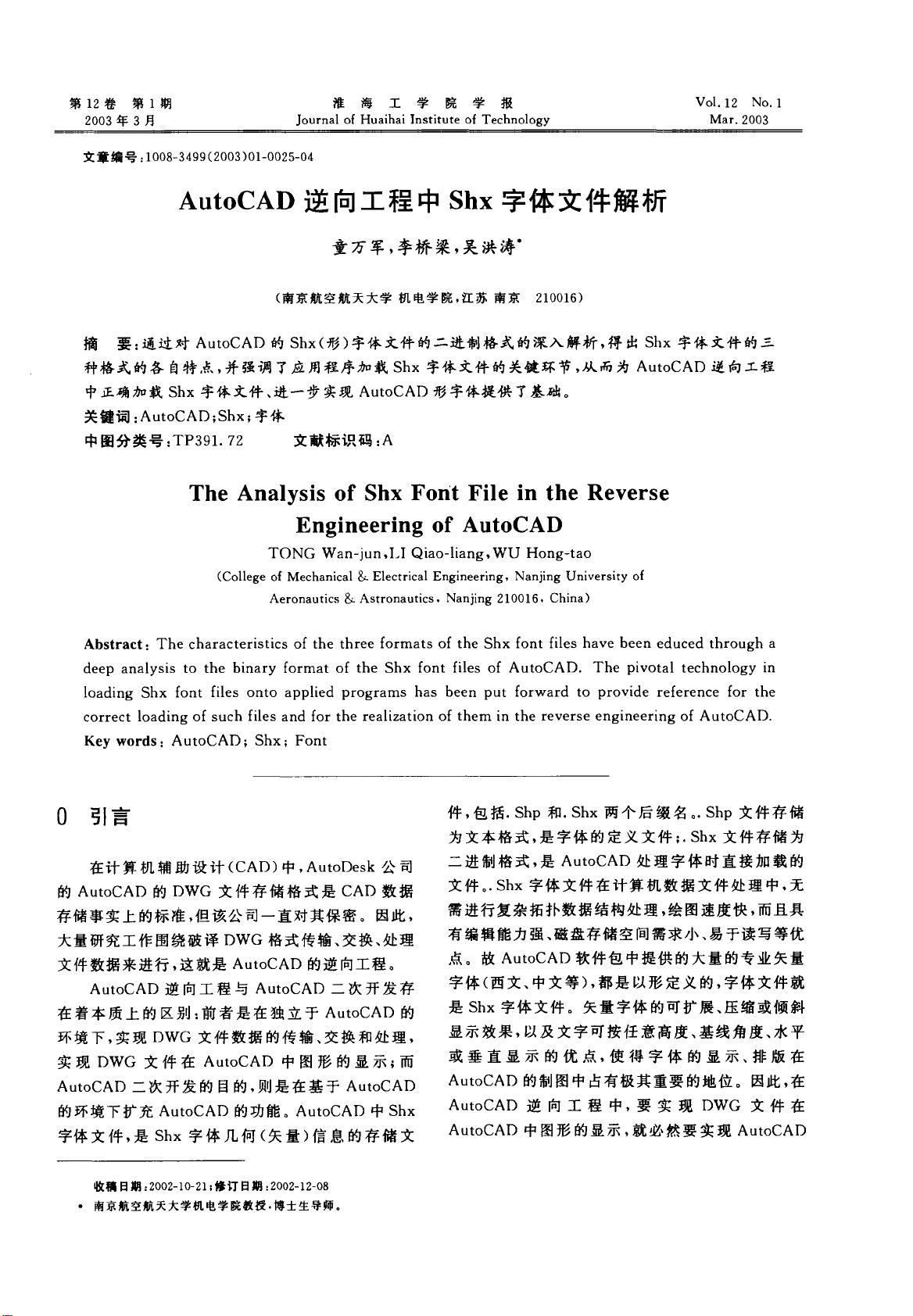

第 １２卷 第 １期
２００３年 ３月
淮 海 工 学 院 学 报
Ｊｏｕｒｎａｌ ｏｆ Ｈｕａｉｈａｉ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ
Ｖｏ１．１２ Ｎｏ．１
Ｍ ａｒ．２００３
文 章 编 号 ：１００８—３４９９（２００３）０１－００２５－０４
ＡｕｔｏＣＡＤ逆 向工程 中 Ｓｈｘ字体 文件解 析
童 万军，李桥 梁 ，昊洪涛。
（南 京 航 空 航 天 大 学 机 电 学 院 ，江 苏 南 京 ２１００１６）
摘 要 ：通过对 ＡｕｔｏＣＡＤ 的 Ｓｈｘ（形 ）字体文件 的二 进 制格 式 的深入 解析 ，得 出 Ｓｈｘ字 体 文件 的三
种格 式 的各 自特 点 ，并 强调 了应 用程 序加 载 Ｓｈｘ字体 文件 的关键 环 节 ，从 而为 ＡｕｔｏＣＡＤ 逆 向工程
中正确 加载 Ｓｈｘ字体 文件 、进 一步 实现 ＡｕｔｏＣＡＤ 形 字体提供 了基础 。
关键词 ：ＡｕｔｏＣＡＤ；Ｓｈｘ；字体
中 图分 类号 ：ＴＰ３９１．７２ 文献标 识码 ：Ａ
Ｔｈｅ Ａｎａｌｙｓｉｓ ｏｆ Ｓｈｘ Ｆｏｎｔ Ｆｉｌｅ ｉｎ ｔｈｅ Ｒｅｖｅｒｓｅ
Ｅｎｇ＂ ＂ ｇ ｏｆ ＡｕｔｏＣＡＤＥｎｇｉｎｅｅｒｉｎｇ ０ｔ ＡＵｔ０
ＴＯＮＧ Ｗ ａｎ—ｊｕｎ，Ｉ Ｉ Ｑｉａｏ—ｌｉａｎｇ，Ｗ Ｕ Ｈｏｎｇ—ｔａｏ
（Ｃｏｌｌｅｇｅ ｏｆ Ｍｅｃｈａｎｉｃａｌ＆ Ｅｌｅｃｔｒｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｎａｎｊｉｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ
Ａｅｒｏｎａｕｔｉｃｓ＆ Ａｓｔｒｏｎａｕｔｉｃｓ·Ｎａｎｊｉｎｇ ２１００１６·Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｔｈｅ ｔｈｒｅｅ ｆｏｒｍａｔｓ ｏｆ ｔｈｅ Ｓｈｘ ｆｏｎｔ ｆｉｌｅｓ ｈａｖｅ ｂｅｅｎ ｅｄｕｃｅｄ ｔｈｒｏｕｇｈ ａ
ｄｅｅｐ ａｎａｌｙｓｉｓ ｔｏ ｔｈｅ ｂｉｎａｒｙ ｆｏｒｍａｔ ｏｆ ｔｈｅ Ｓｈｘ ｆｏｎｔ ｆｉｌｅｓ ｏｆ ＡｕｔｏＣＡＤ． Ｔｈｅ ｐｉｖｏｔａｌ ｔｅｃｈｎｏｌｏｇｙ ｉｎ
ｌｏａｄｉｎｇ Ｓｈｘ ｆｏｎｔ ｆｉｌｅｓ ｏｎｔｏ ａｐｐｌｉｅｄ ｐｒｏｇｒａｍｓ ｈａｓ ｂｅｅｎ ｐｕｔ ｆｏｒｗａｒｄ ｔｏ ｐｒｏｖｉｄｅ ｒｅｆｅｒｅｎｃｅ ｆｏｒ ｔｈｅ
ｃｏｒｒｅｃｔ ｌｏａｄｉｎｇ ｏｆ ｓｕｃｈ ｆｉｌｅｓ ａｎｄ ｆｏｒ ｔｈｅ ｒｅａｌｉｚａｔｉｏｎ ｏｆ ｔｈｅｍ ｉｎ ｔｈｅ ｒｅｖｅｒｓｅ ｅｎｇｉｎｅｅｒｉｎｇ ｏｆ ＡｕｔｏＣＡＤ．
Ｋｅｙ ｗｏｒｄｓ：ＡｕｔｏＣＡＤ ；Ｓｈｘ；Ｆｏｎｔ
０ 引言
在计 算 机 辅 助 设 计 （ＣＡＤ）中 ，ＡｕｔｏＤｅｓｋ公 司
的 ＡｕｔｏＣＡＤ 的 ＤＷＧ 文件 存 储 格 式 是 ＣＡＤ 数 据
存 储事 实上 的标 准 ，但 该公 司一 直对其 保密 。因此 ，
大量 研究工 作 围绕 破 译 ＤＷＧ 格式 传输 、交换 、处 理
文件 数据来 进行 ，这 就是 ＡｕｔｏＣＡＤ 的逆 向工程 。
ＡｕｔｏＣＡＤ 逆 向 工 程 与 ＡｕｔｏＣＡＤ 二 次 开 发 存
在 着 本 质上 的 区别 ：前 者 是 在 独 立 于 ＡｕｔｏＣＡＤ 的
环 境 下，实 现 ＤＷＧ 文 件 数 据 的传 输 、交 换 和 处 理 ，
实 现 ＤＷＧ 文 件 在 ＡｕｔｏＣＡＤ 中 图 形 的 显 示 ；而
ＡｕｔｏＣＡＤ 二 次 开 发 的 目的 ，则 是 在基 于 ＡｕｔｏＣＡＤ
的 环境下 扩充 ＡｕｔｏＣＡＤ 的功能 。ＡｕｔｏＣＡＤ 中 Ｓｈｘ
字体 文 件 ，是 Ｓｈｘ字 体 几 何 （矢 量 ）信 息 的 存储 文
收稿 日期：２００２一ｉ０—２ｌ；修 订 日期 ：２００２—１２一Ｏ８
·
南京 航 空航 天 大学机 电学 院教 授 ．博士生 导 师。
件 ，包 括．Ｓｈｐ和．Ｓｈｘ两 个 后 缀 名 。．Ｓｈｐ文 件 存 储
为文 本格 式 ，是 字 体 的定 义 文 件 ；．Ｓｈｘ文 件 存储 为
二进 制 格 式 ，是 ＡｕｔｏＣＡＤ 处 理 字 体 时 直接 加 载 的
文件 。．Ｓｈｘ字 体 文件 在 计算 机数 据 文 件 处理 中，无
需进行 复杂 拓扑数 据结构 处 理 ，绘 图速度 快 ，而且具
有编辑 能力 强 、磁 盘存储 空 间需求 小 、易于读 写等优
点 。故 ＡｕｔｏＣＡＤ软件 包 中提 供 的大 量的 专业 矢量
字 体 （西 文 、中文等 ），都是 以形 定义 的 ，字 体文 件就
是 Ｓｈｘ字 体 文件 。矢量 字 体 的可 扩展 、压 缩或 倾斜
显示 效果 ，以及 文 字 可按 任 意 高度 、基 线角 度 、水 平
或 垂 直 显 示 的 优 点 ，使 得 字 体 的 显 示 、排 版 在
ＡｕｔｏＣＡＤ 的制 图 中 占有极 其 重要 的地位 。因此 ，在
ＡｕｔｏＣＡＤ 逆 向 工 程 中，要 实 现 ＤＷＧ 文 件 在
ＡｕｔｏＣＡＤ 中 图形 的 显示 ，就 必 然 要 实现 ＡｕｔｏＣＡＤ
