数控车床加工案例

一、工艺分析

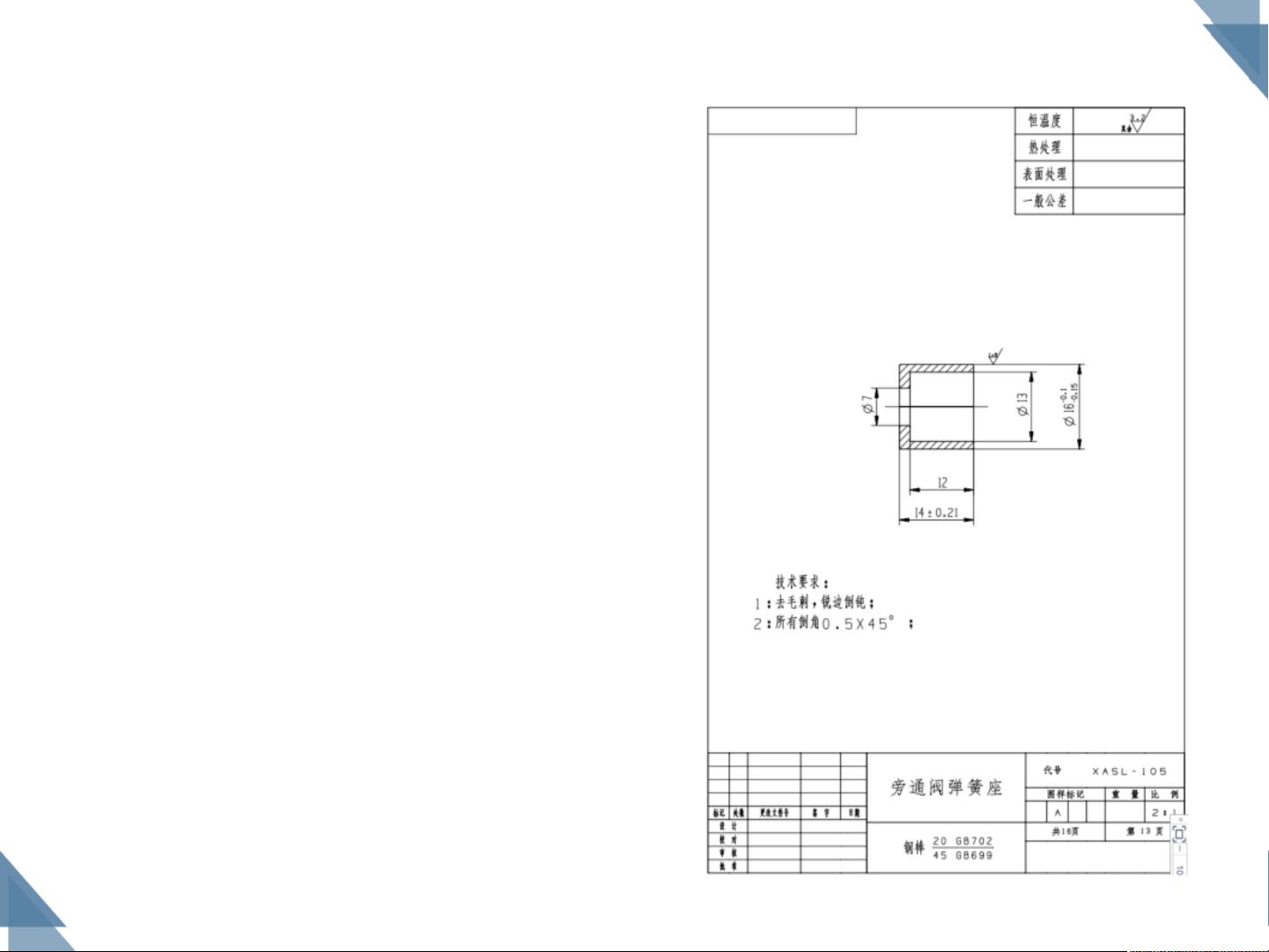

1.图纸分析

拿到图纸后先对图纸进行解读：首先看

标题栏该零件是弹簧座，材料为45#钢，它属

于套类零件，再看二维图由圆柱、内孔、端

面、倒角组成。外圆φ16mm－0.1~-0.15，

5丝公差，这个外圆要和其他部件配合，外圆

表面粗糙度1.6，要求精度较高。Φ13mm内

孔是装配弹簧，表面粗糙度自由公差，精度要

求较低，φ7mm通孔也是自由公差，精度要

求较低，两个长度尺寸精度要求也是较低。技

术要求里：0.5X45°倒角一定要标准。

一、工艺分析

2.工艺安排

1、工序一在数控车床上夹持φ20毛坯棒

料，首先.车削右端面见光，钻φ7mm的通孔

，扩孔Φ13mm，保证孔长12mm，车外圆

φ16mm，按照图纸倒角。用切断刀将工件切

断保证总长14.3mm

2、工序二在数控车床上掉头用软爪夹持

φ16mm外圆，车左端面保证总长17mm，

按图纸倒角
