Cyclone_II_系列FPGA特殊引脚

所需积分/C币:10 2013-06-02 16:58:40 84KB PDF

Cyclone_II_系列FPGA特殊引脚,很好地学习资料,你值得一看!
配置完成后,触发这个骃并不会影响已配置完的FPGA。这个脚带了输入 Buffer,支持施密 特触发器的磁滞功能。 16/22.nCE 专用输入脚。这个脚是一个低电平有效的片选使能信号。nCE脚是配置使能脚。在配置,初 始化以及用户模式下,nCE脚必须置低。在多个器件的配置过程中,第一个器件的nCE脚 要置低,它的nCEO要连接到下一个器件的nCE胭上,形成了一个链。nCE脚在用JTAG编 程模式下也需要将nE脚置低。这个脚带了输λ Buffer,支持施密特触发器的磁滞功能。 20/26. nCONFIG 专用的输入管脚这个管脚是一个配置控制输入脚。如果这个胆在用户模式下被置低,FPGA 就会丢失掉它的配置数据,并进入一个复位状态,并将所有的I/0脚置成三态的。 nCONFIG 从低电平朓变到髙电平的过程会初始化重配置的过程。如果配置方案采用增强型的配置器件 或EPC2,用户可以将 cONFIG脚直接接到VCC或到配置芯片的 nINIT CONE脚上去。这个脚 带了输入 Buffer,支持施密特触发器的磁滞功能。实际上,在用广模式下, nCoNFIG信号就 是用来初始化重配置的。当 nCONFIG脚被置低后,初始化进程就开始了。当 cONFIG脚被 置低后,CII就被复位了,并进入了复位状态, sTATUS和 CONF DONE脚被置低,所有的 I/0脚进入三态。 cONFIG信号必须至少保持2us。当 cONFIG又回到高电平状态后, STATUS又被释放。重配置就开始了。在实际应用过程中可以将 cONFIG脚接一个10K的 上拉电阻到3.3V 10/56. DEV OE T/0胭或全局I/0使能脚。在 Quartus II软件中可以使能 DEV OE选项( Enable Device- wideoutput enable),如果使能了这一个功能,这个脚可以当全局I/0使能脚,这 个脚的功能是,如果它被置低,所有的I/0都进入三态。 75/107. INIT DONE Ⅰ/0胭或漏极开路的输出脚。当这个脚被使能后,该脚上从低到高的跳变指示FPGA已经进 入了用户模式。如果 INIT D0NE输出脚被使能,在配置完成以后,这个脚就不能被用做用 户I/0了。在 QuartusII里面可以通过使能 Enable INIT done输出选项使能这个脚。 76/108.nCEO I0脚或输出脚。当配置完成后,这个脚会输出低电平。在多个器件的配置过程中,这个 脚会连接到下一个器件的nCE脚,这个时候,它还需要在外面接一个10K的上拉电阻到 Vedio。多个器件的配置过程中,最后一个器件的nCEO可以浮空。如果想把这个脚当成可 用的I/0,需要在软件里面做一下设置。另外,就算是做I/0,也要等配置完成以后。 82/121. nSTATUS 这是一个专用的配置状态脚。双向脚,当它是输出胭时,是漏极开路的。在上电之后,FPGA 立刻将 sTATUS脚置成低电平,并在上电复位(POR)完成之后,释放它,将它置为高电平 作为状态输出脚时,在配置过程中如果有任何一个错误发生了, STATUS脚会被置低。作为 状态输入脚时,在配置或初始化过程中,外部控制芯片可以将这个脚拉低,这时候FPGA就 会进入错误状态。这个肽不能用作普通1/0脚。 sTATUS脚必须上拉个10K欧的电阻。 83/123. CONF DONE 这是一个专用的配置状态脚。双向脚,当它是输出脚时,是漏极开路的。当作为状态输出脚 时,在配置之前和过程中,它都被置为低电平。一旦配置数据接收亢成,并且没有任何错误, 初始化周期一开始, CONE DONE就会被释放。当作为状态输入脚时,在所有数据都被接收后 要将它置为高电平。之后器件就开始初始化再进入用户模式。它不可以用作普通1/0来用。 这个肽外成也必须接个10K欧的电阻。 4/125,85/126.MSEL[l:0] 这些脚要接到零或电源,表示高电平或低电平。00表示用AS模式,10表示PS模式,01 是 AST AS模式如果用JTAG模式,就把它们接00,JTAG模式跟MSEL无关,即用JTAG 模式,MSEL会被忽略,但是因为它们不能浮空,所以都建议将它接到地。 142/206 DEV CLRn I/0或全局的清零输入端。在 Quartus里面,如果选上 Enable device- Wide reset (DEνCLRn)这个功能。这个脚就是全局清零端。当这个脚被置低,所有的寄存器都会被清 零。这个脚不会影响到JTAG的边界扫描或编程的操作。

...展开详情
试读 5P Cyclone_II_系列FPGA特殊引脚
鬼谷清泉
  • 分享王者

    成功上传51个资源即可获取

关注 私信 TA的资源

上传资源赚积分,得勋章
    最新推荐
    Cyclone_II_系列FPGA特殊引脚 10积分/C币 立即下载
    1/5

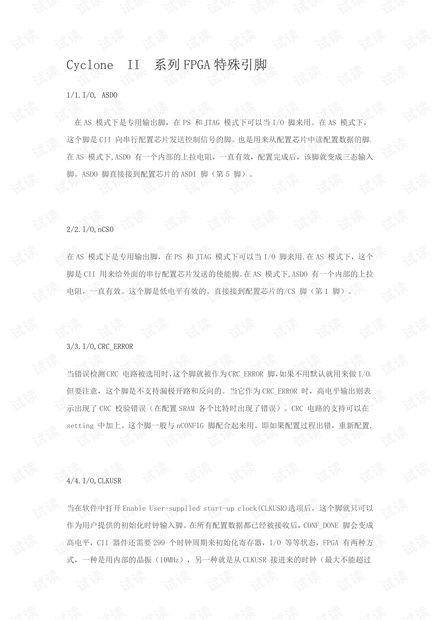

    Cyclone_II_系列FPGA特殊引脚第1页
