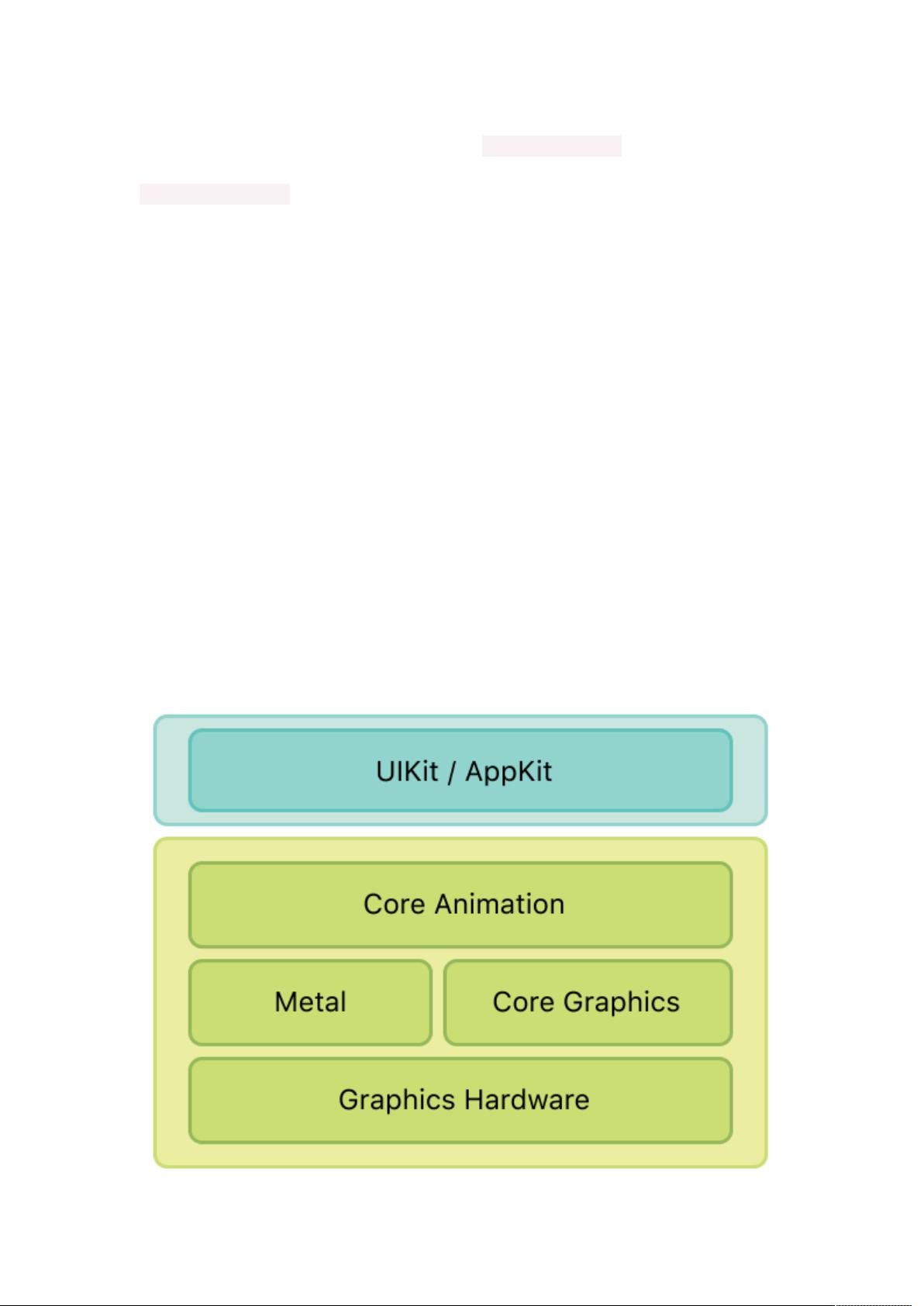

本文主要介绍使用OpenGL ES来渲染I420(YUV420P) , NV12(YUV420SP)的方法，关于YUV的知识，可以看这里《YUV颜色编码解析》，同样会用到一些简单的OpenGL shader知识，可以看看OpenGL的着色器语言。为了书写方便，以下所谈的OpenGL特指OpenGL ES。 在iOS开发中，OpenGL ES（OpenGL for Embedded Systems）是一种广泛使用的图形库，它允许开发者直接操控图形硬件，实现高效地绘制2D和3D图形。OpenGL ES是OpenGL的一个精简版，特别针对移动设备和嵌入式系统设计，如手机、游戏主机等。在iOS架构中，OpenGL ES位于媒体层，与Core Graphics (Quartz)类似，提供了低级别的图形绘制接口，可以直接控制每一帧的渲染，从而实现流畅的动画效果。 在使用OpenGL ES进行YUV数据的渲染时，通常会涉及I420 (YUV420P)和NV12 (YUV420SP)这两种常见的YUV格式。YUV是一种颜色编码方式，常用于视频和图像处理，因为它可以节省存储和带宽，但需要额外的转换步骤来显示在RGB屏幕上。 在OpenGL ES中，渲染YUV数据的关键在于理解和利用OpenGL的着色器语言（GLSL）。GLSL是一种高级的编程语言，用于编写顶点和片段着色器，这些着色器运行在GPU上，处理图形数据，包括颜色转换。对于YUV到RGB的转换，你需要编写一个片段着色器，它会接收到YUV纹理坐标，然后根据YUV的颜色空间模型转换成RGB值。 你需要创建一个GLView，这是展示OpenGL内容的视图。这涉及到创建一个继承自UIView的类，并将它的底层图层（underlying layer）替换为CAEAGLLayer。CAEAGLLayer是OpenGL ES在UIKit中的基础，它可以与EAGLContext协同工作，提供渲染的表面。 接着，创建一个EAGLContext对象，它是OpenGL ES的核心，管理所有渲染上下文。通常，你会选择OpenGLES 2.0或更高版本，因为它支持着色器，这是处理YUV到RGB转换的关键。确保设置当前context为创建的EAGLContext，以便后续的OpenGL命令都在这个上下文中执行。 然后，需要设置渲染缓冲区（Render Buffer）和帧缓冲区（Frame Buffer）。渲染缓冲区用于存储将要绘制到屏幕上的图像数据，而帧缓冲区则包含一个或多个颜色缓冲区（如渲染缓冲）、深度缓冲和模板缓冲，这些都是渲染过程中的必要组成部分。通过glGenRenderbuffers和glBindRenderbuffer创建和绑定渲染缓冲，使用EAGLContext的renderbufferStorage方法分配内存。对于帧缓冲，通过glGenFramebuffers和glBindFramebuffer创建和绑定，再用glFramebufferRenderbuffer将渲染缓冲附加到帧缓冲的特定颜色附件点。 在设置完帧缓冲后，你可以加载YUV纹理到OpenGL。这涉及到使用glGenTextures创建纹理ID，glBindTexture绑定纹理，然后调用glTexImage2D或glTexSubImage2D加载数据。对于YUV，由于其分量分布在不同位置，你可能需要创建多个纹理来分别存储Y、U和V分量，或者使用单个纹理并利用纹理采样器的纹理坐标映射。 设置好所有的OpenGL资源后，就可以在每帧的绘制回调中调用glDrawArrays或glDrawElements进行绘制，使用编写的GLSL着色器进行YUV到RGB的转换。在片段着色器内部，你可以使用纹理采样器获取YUV值，然后应用转换公式得到RGB值，最终输出到屏幕。 使用OpenGL ES渲染I420和NV12数据涉及对YUV颜色编码的理解，以及熟练运用OpenGL ES的上下文管理、缓冲区创建、纹理加载和着色器编程。整个过程需要精细的操作和优化，以确保在移动设备上获得最佳的性能和视觉效果。
