基于MATLAB的DTMF信号系统仿真

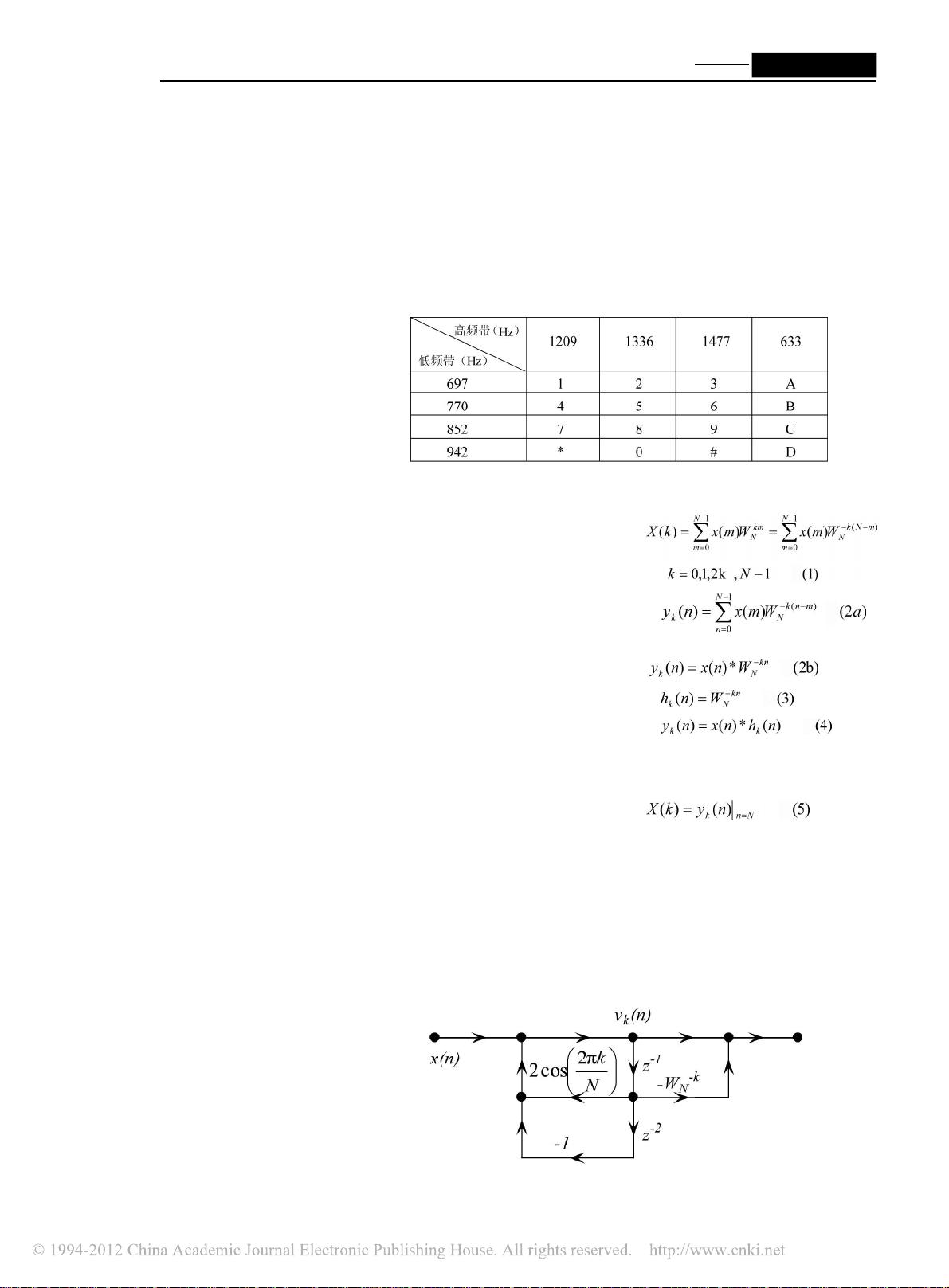

DTMF(Dual Tone Multi Frequency)中 文译为双音多频信号,最初由美国AT&T 贝尔公司实验室研制, 用于音频电话网络 中的拨号信号。一方面这种信号有非在常 高的拨号速度, 另一方面它便于自动检测 识别及电话业务的扩展, 所以很快代替了 原有的脉冲计数方式的拨号形式。 在这里不得不提一下电话交换机的发 展历史。自1876 年美国贝尔发明电话以 来, 电话交换技术发展主要经历了三个阶 段: 人工交换、机电交换、电子交换。 早 在1878 年就出现了人工供电制交换机,它 借助话务员进行话务接续。15 年后步进制 的交换机问世, 这种交换机属于“直接控 制”方式, 用户通过话机拨号脉冲直接控 制步进接续器做升降和旋转动作。从而自 动完成用户间的接续。这种交换机虽然实 现了自动接续,但存在着速度慢、效率低、 杂音大与机械磨损严重等特点。 直到1938 年发明了纵横制交换机由直接控制过渡到 间接控制方式, 随后又出现了电子交换机 及程控交换机等。用户的拨号脉冲不再直 接控制接线器动作, 而先由记发器接收、 存储,然后通过标志器驱动接线器,以完成 用户间接续。由于标志器记取的是标识信 号, 所以可以不采用不稳定的脉冲计数方 式,逐步发展到数字号码标识,所以快速, 稳定灵活的DTMF 音频拨号方式取代了脉 冲拨号方式。电子交换机程控交换机。 【基于MATLAB的DTMF信号系统仿真】是一个利用MATLAB软件进行数字信号处理的应用实例，主要涉及DTMF（双音多频）信号的产生和检测。DTMF信号是电话通信中广泛使用的拨号方式，其特点是拨号速度快，易于自动识别，替代了早期的脉冲拨号。 DTMF信号由两个不同频率的单音频信号组合而成，分为高频段和低频段。低频段包括697Hz、770Hz、852Hz、941Hz，高频段包括1209Hz、1336Hz、1477Hz、1633Hz。这8个频率可以两两组合，生成16种不同的DTMF信号，每种信号对应0-9的数字或*、#等特殊字符。 在MATLAB中生成DTMF信号通常有两种方法：计算法和查表法。计算法直接计算每个时间点的正弦波形，虽然程序简单，但计算量较大，可能影响实时性能。查表法则预先存储正弦波的样本值，运行时快速读取，虽然占用存储空间，但能提高运行速度。 检测DTMF信号主要涉及频率的识别。常见的方法是通过滤波器进行频率选择判断，或者使用离散傅立叶变换（DFT）分析信号的幅度谱。在MATLAB中，对于DTMF信号这种特定的应用，戈泽尔（Goertzel）算法是一种有效的选择。戈泽尔算法利用DFT的旋转因子周期性，将DFT转换为线性滤波运算，降低了计算复杂度，适用于特定频率的检测。 戈泽尔算法的核心是将DFT运算转化为一组线性滤波器，这些滤波器针对DTMF信号的8个行频和列频进行设计。通过戈泽尔算法，可以高效地检测出信号中的特定频率成分，从而识别出拨号的数字或符号。 基于MATLAB的DTMF信号系统仿真涵盖了数字信号处理的基础知识，包括信号生成、检测以及高效算法的应用。这项工作不仅有助于理解DTMF信号的工作原理，也展示了MATLAB在实际通信系统中的应用价值。通过这样的仿真，我们可以更好地理解电话通信系统的内部机制，为相关领域的研究和开发提供理论基础和技术支持。
