LabView部分视觉函数中文解说

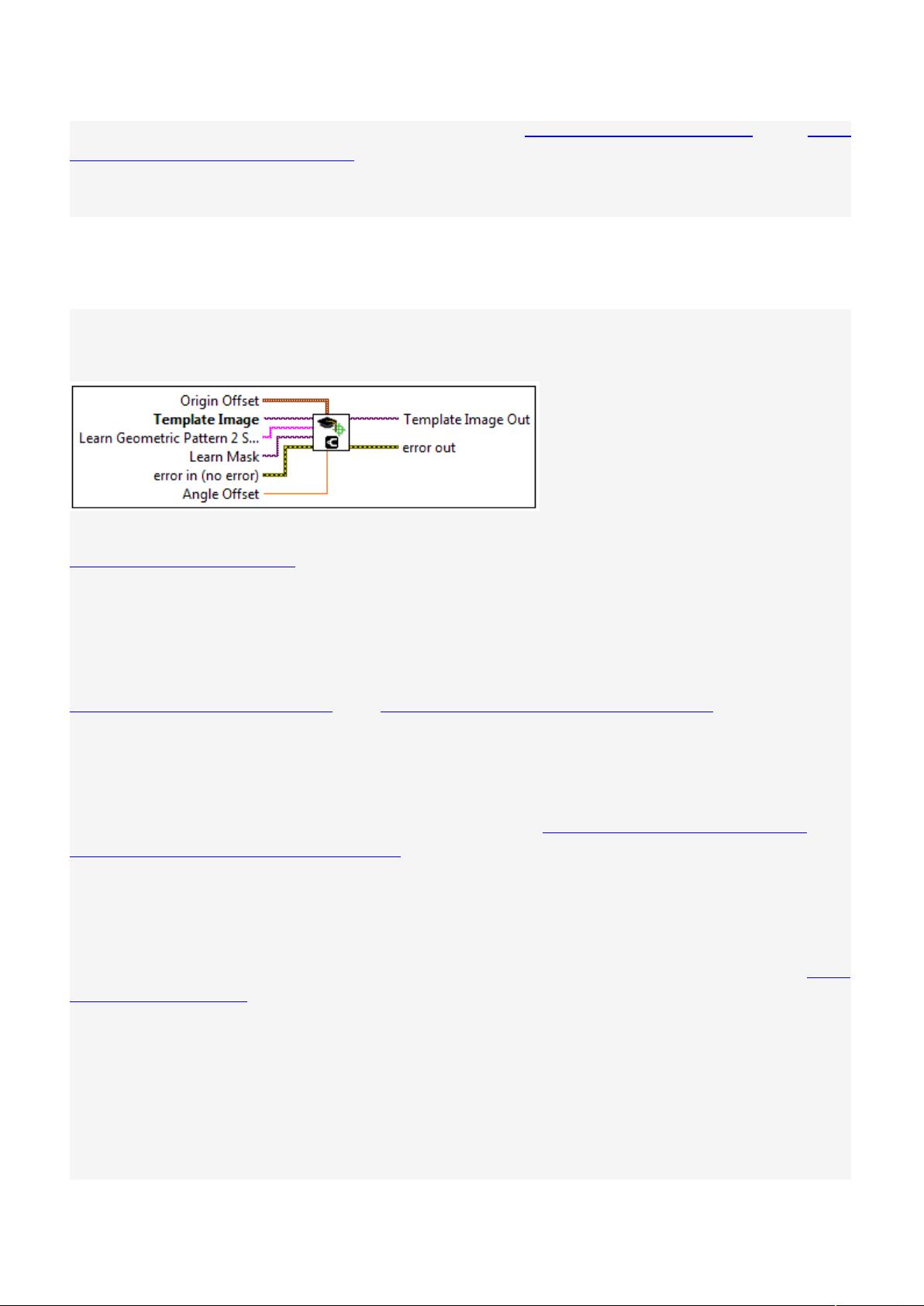

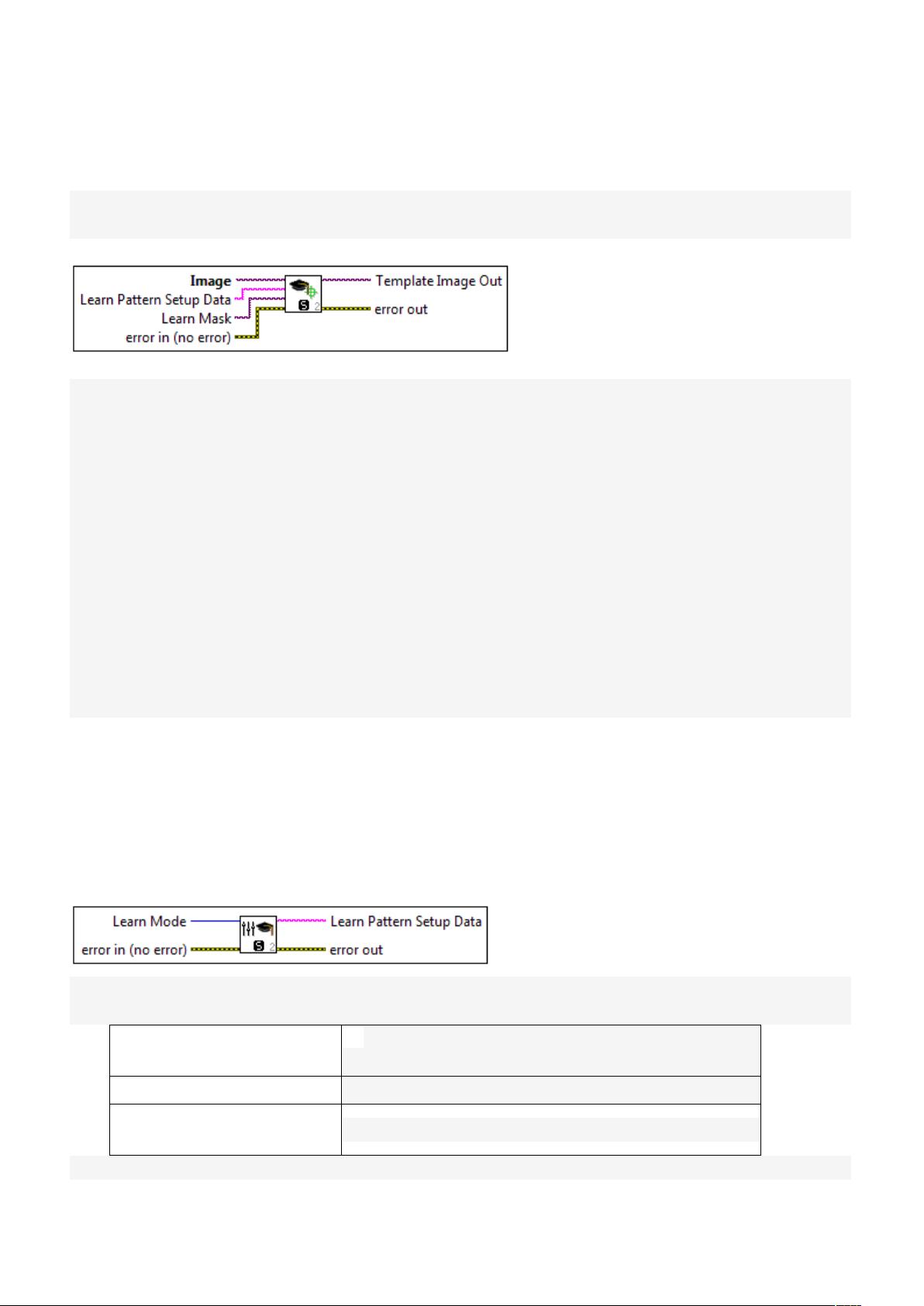

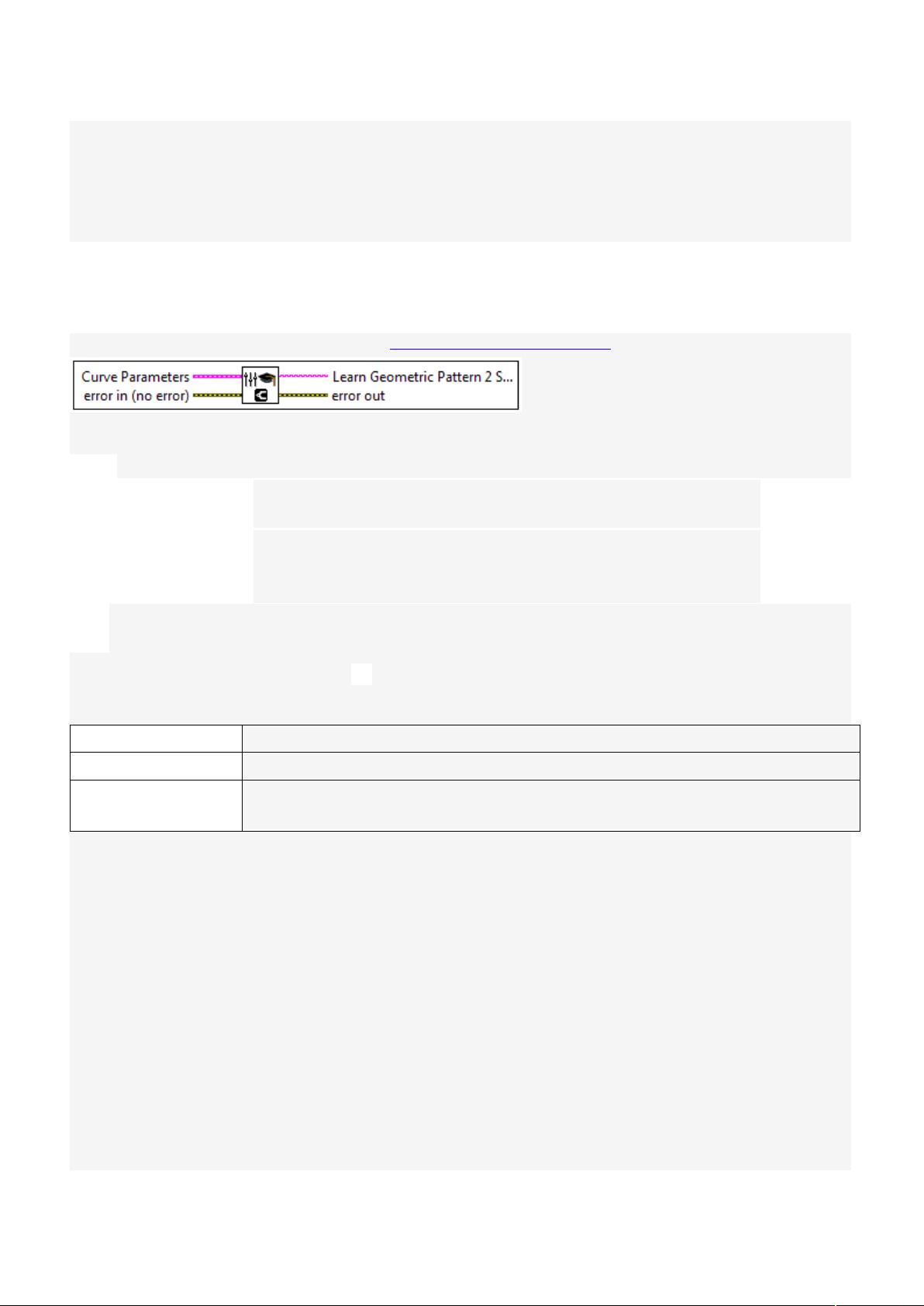

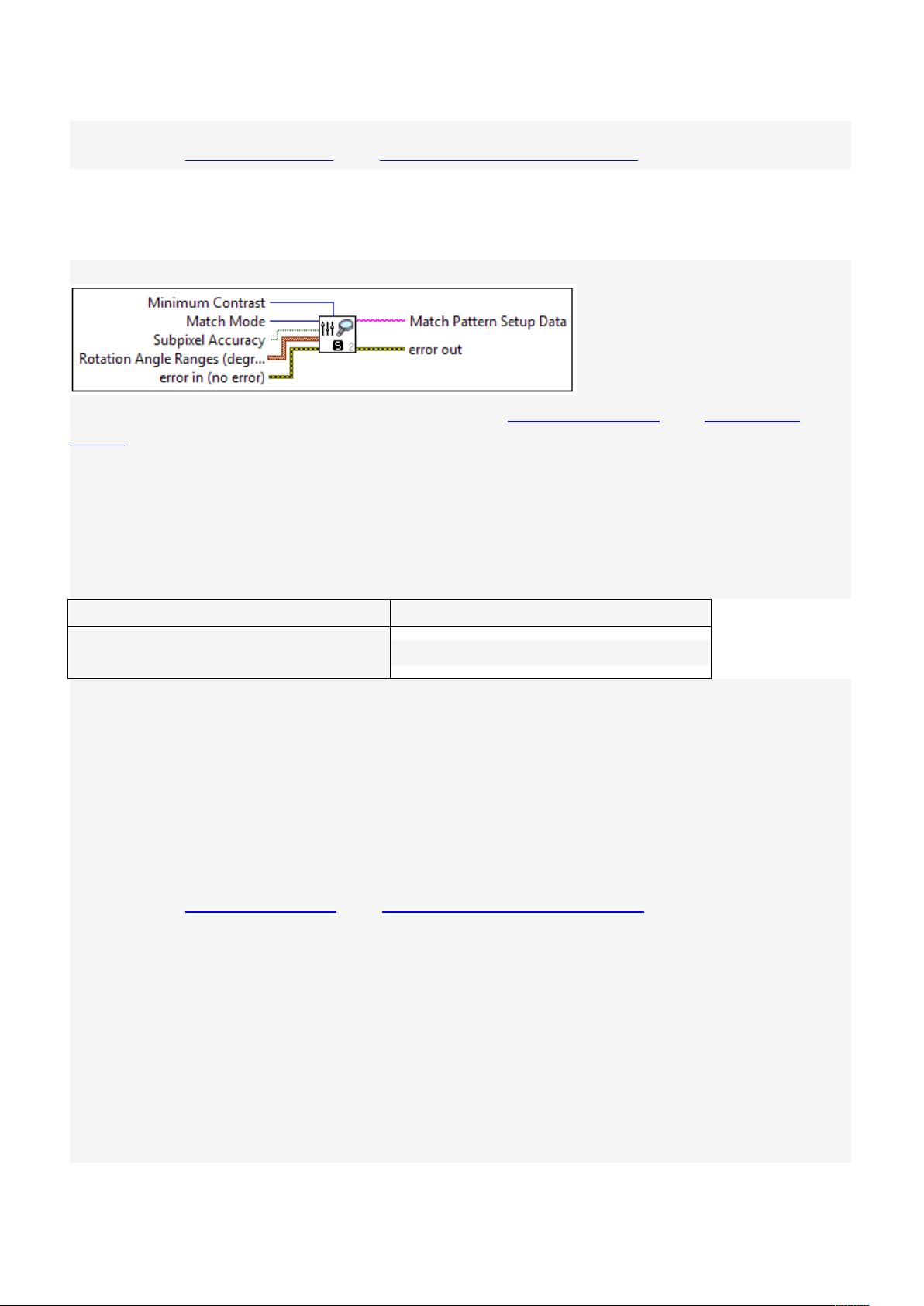

LabVIEW是一种图形化编程语言，特别适用于数据采集、分析和控制系统的开发。在LabVIEW中，视觉函数是处理和分析图像的重要工具，尤其对于机器视觉应用。本文将深入讲解"LabView部分视觉函数中文解说"中的核心知识点。 1. **IMAQ Learn Pattern 2 VI**： 这个函数用于创建一个模板图像的描述，该描述在匹配阶段用于搜索目标图案。用户可以设置学习模式，例如All（0）以提取移位和旋转不变的模板信息，或者选择Shift Information（1）或Rotation Information（2）来专门处理平移或旋转不变性。Learn Mask功能允许用户通过指定一个U8模式的屏蔽图像，来限制学习的区域。 2. **Learn Mode**： 学习模式决定了在创建模板时考虑的不变性类型。平移不变性允许模板在不同位置出现，而旋转不变性则确保模板无论旋转多少角度都能识别。 3. **Learn Pattern Setup Data**： 这是一个字符串，包含了学习阶段的参数设置，比如对比度阈值等。它可以连接到其他高级设置VI，以微调学习过程。 4. **Minimum Contrast**： 这个参数设定最小的对比度差异，以确定模板在检查图像中是否可见。默认值0表示算法会自动计算最小对比度。 5. **Match Mode**： 匹配模式指定了在寻找模板时使用的不变性。Shift Invariant（0）允许模板有±4°的旋转，而Rotation Invariant（1）则完全不考虑旋转。 6. **Subpixel Accuracy**： 如果设置为TRUE，匹配结果将提供亚像素级别的精确度，提高定位精度。 7. **Rotation Angle Ranges (degrees)**： 用户可以定义模板可能的旋转角度范围，以优化搜索效率。 8. **Match Pattern Setup Data**： 类似于Learn Pattern Setup Data，这个字符串包含匹配阶段的设置参数，如匹配分数阈值和旋转角度范围。 9. **IMAQ Match Pattern 2 VI**： 这个函数在检查图像中搜索模板，根据之前学习的模式进行匹配。用户可以设置ROI（Region Of Interest）来限定搜索区域。 10. **ROI Descriptor**： ROI描述符定义了匹配将在哪个区域进行，可以是矩形或旋转矩形。Global Rectangle提供了边界坐标，Contours则包含了形状的轮廓信息。 11. **Number of Matches Requested** 和 **Minimum Match Score**： 这两个参数控制匹配的阈值，Number of Matches Requested设置期望的匹配数量，而Minimum Match Score设定有效匹配的最低分数。 12. **Matches** 结构： 匹配结果以簇的形式返回，包括模板的中心坐标Position和旋转角度Angle。 通过理解和熟练运用这些LabVIEW视觉函数，开发者可以构建出强大的机器视觉系统，实现精确的图像分析和模式识别。在实际应用中，可以根据具体需求调整各个参数，优化匹配效果，提升系统性能。
