一、 关于输出电气量标么化的问题：
Outputchanel 中的单位栏中，选择 pu 对输出的是否为标么值没有影响，
这里填写单位 pu 只能在图中显示出单位为 pu 单位，没有进行标么值的转化过
程。若想取得标么值输出，有两个方法：方法一，在 Outputchanel 中的 Scale
Factor 中填入所需转化的标么值的基准值倒数，因为这一因子是乘以输出结果，
所得到的就是标么值输出了。方法二，采用 mulmeter 组件，这一组件可以对
输出的电压和有功功率取标么值，前提填写了对应的基准值。
建议在使用过程中注意标么值的使用范围。目前已知发电机参数中，填写
的是以自身容量为基准的标么值。在将实际系统参数转化为仿真参数的时候需
注意这一问题。
二、 RMS 两种输出格式的差别：
RMS 电压有两种输出格式，即模拟化和数字化，模拟化输出曲线叠加的
有波纹，适合于对变化速度要求快的场合。而数字化输出的曲线没有波纹，输
出很平滑，适合于控制环节使用。两者各有用途。
以下开始分析 PSCAD 中电力电子元件的分析：
1. Power Electronic Switch（电力电子器件）

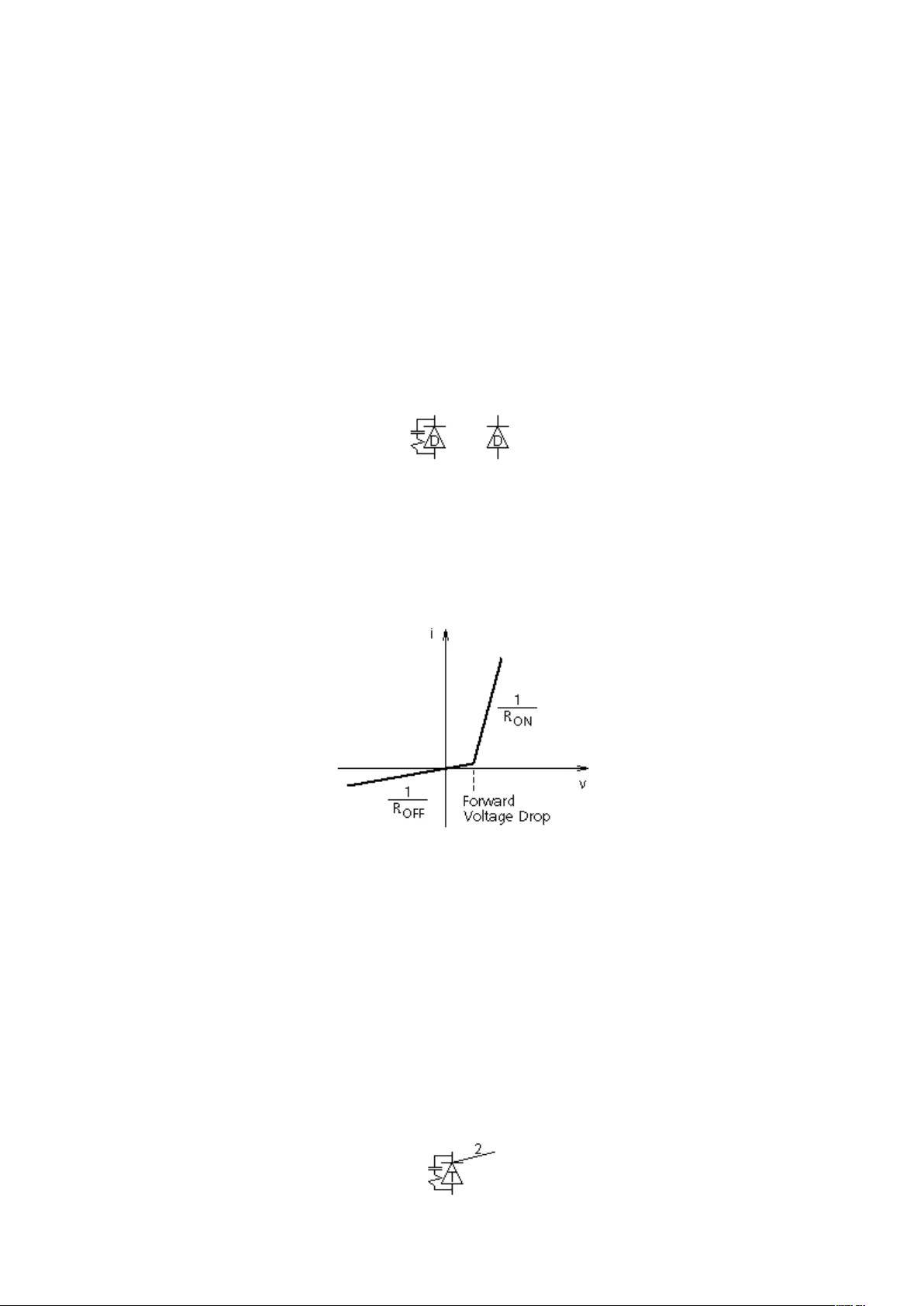

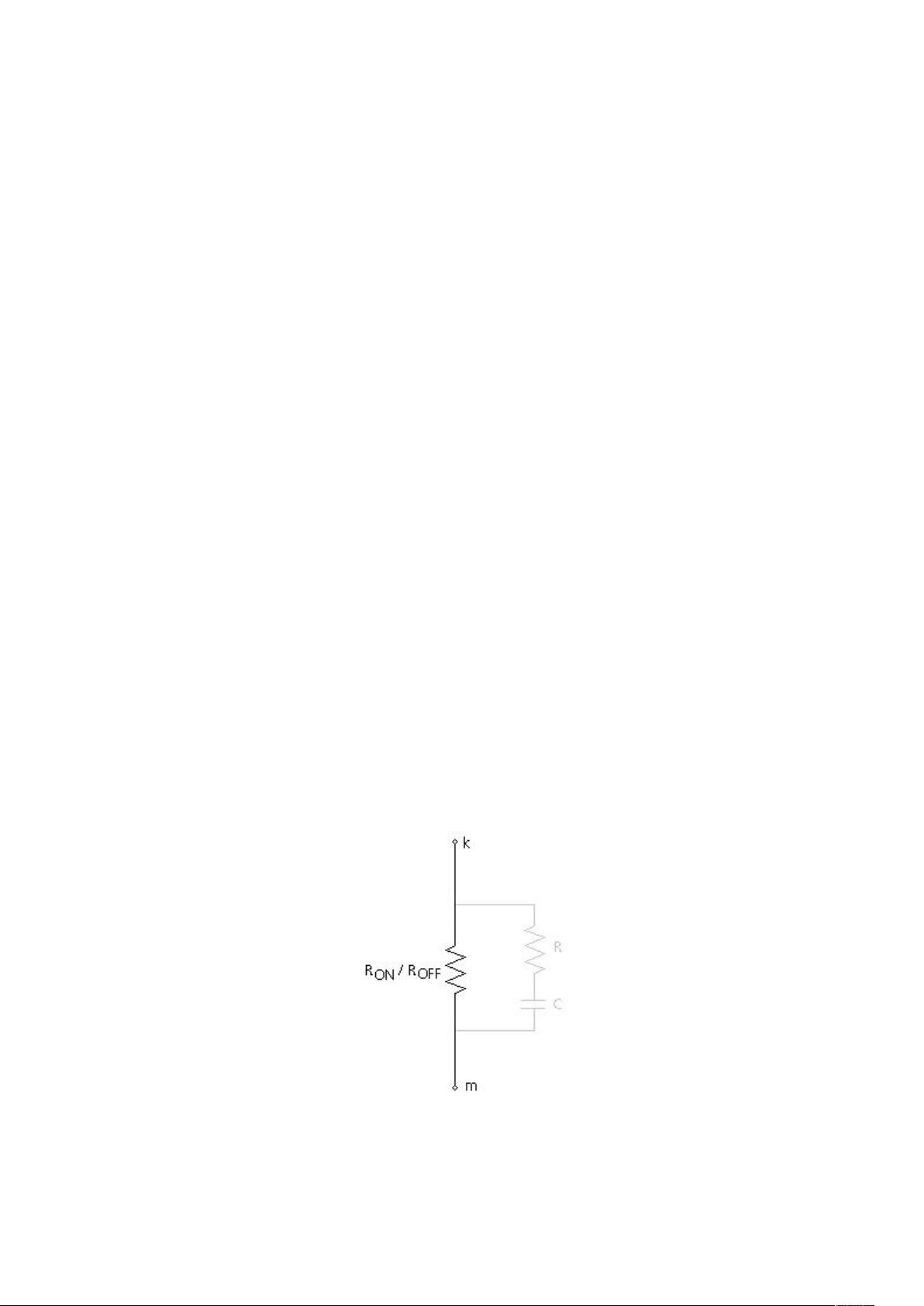

电力电子开关可以实现四种器件功能：二极管、晶闸管、GTO 和 IGBT。本组件代
表了两状态电阻性开关并联一个可选的 RC 缓冲环节，如下所示：

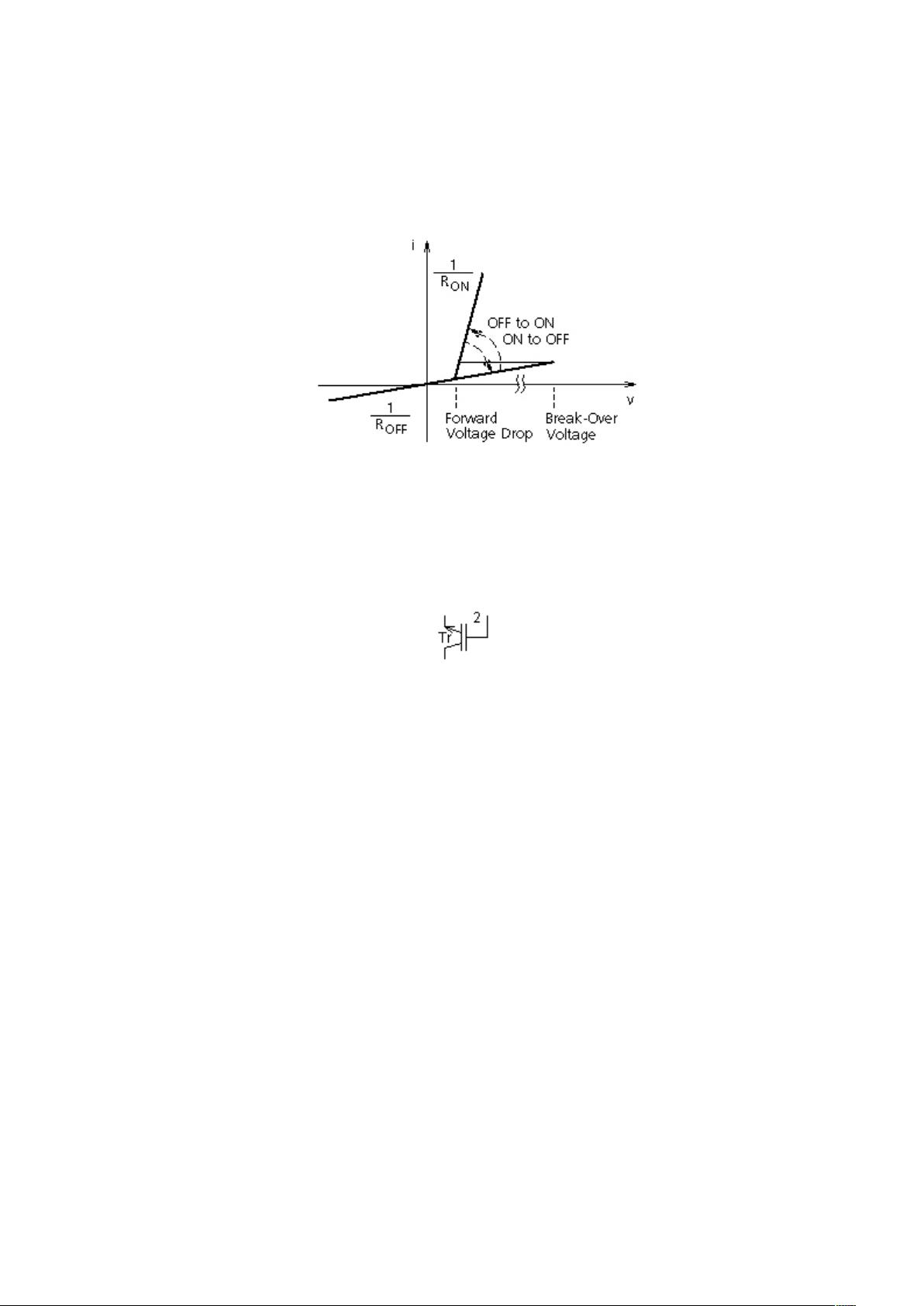

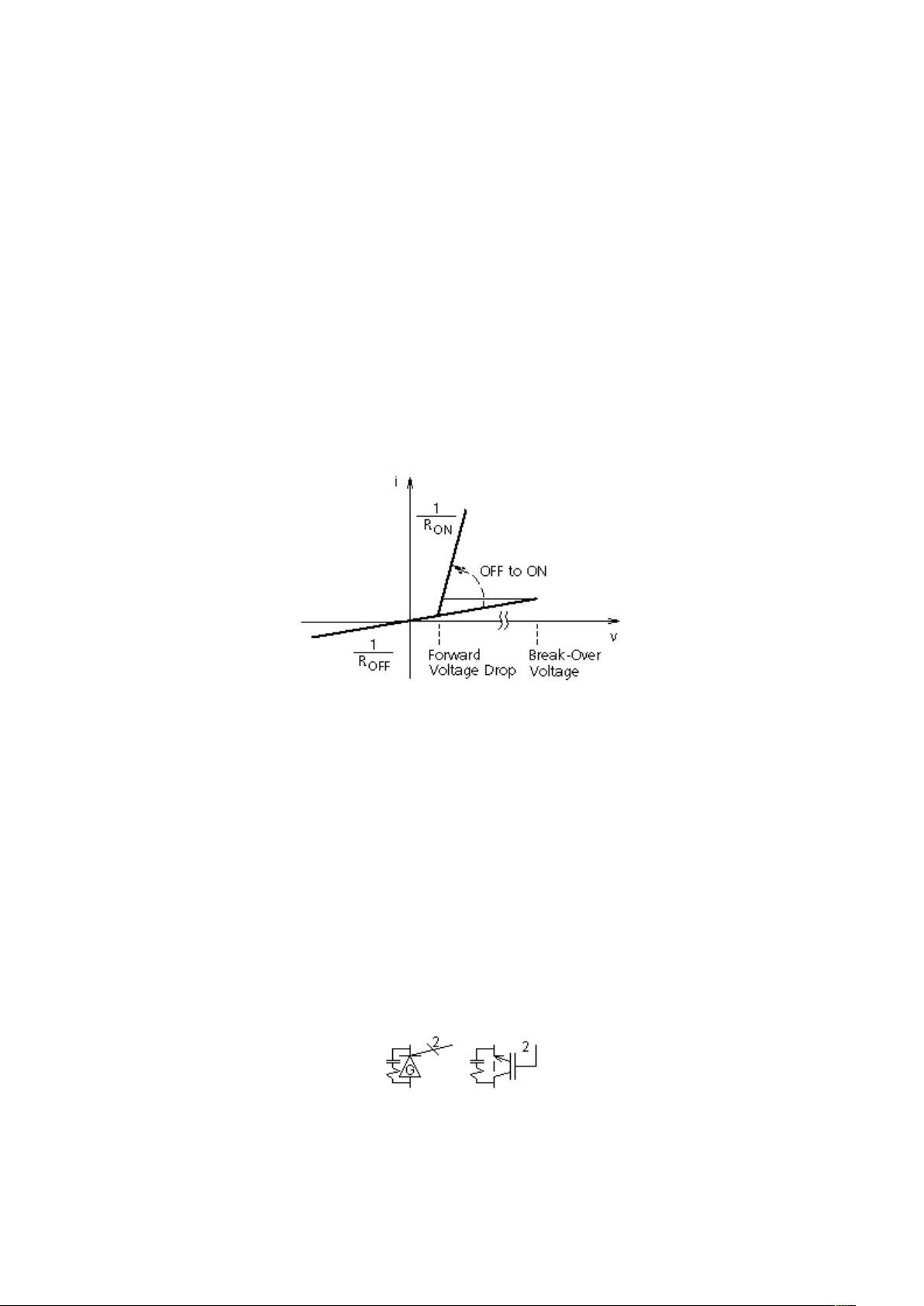

晶闸管、GTO 和 IGBT 模
型需要输入门极触发脉冲，
可用于高频开关和脉宽调制
电力电子电路中。可使用

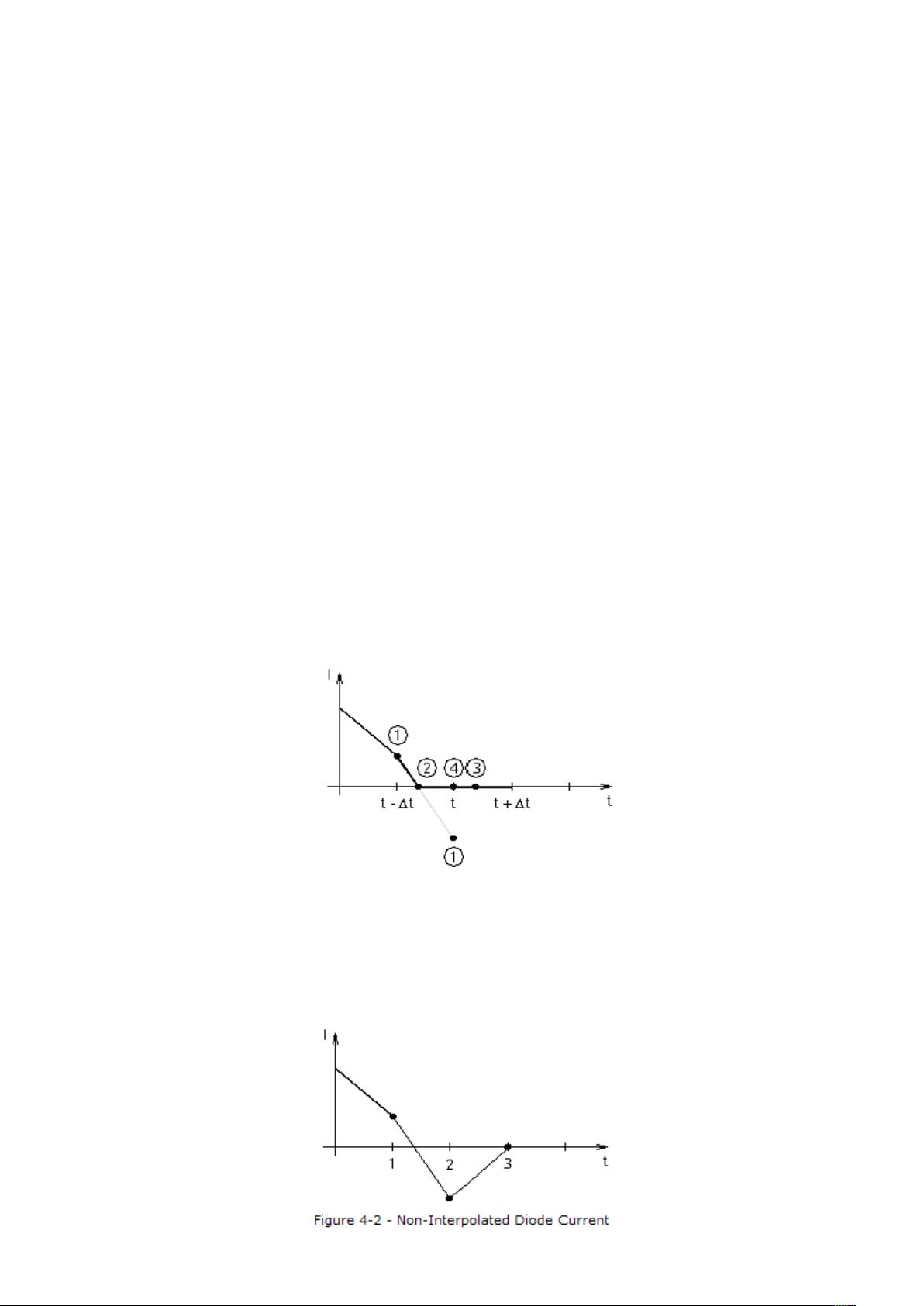

“插值点的触发脉冲”组件实
现插值触发脉冲。在仿真中，
尤其是电压源转换或其它
FACTS 设备中，必须注意观
测到的损耗是符合实际的。
