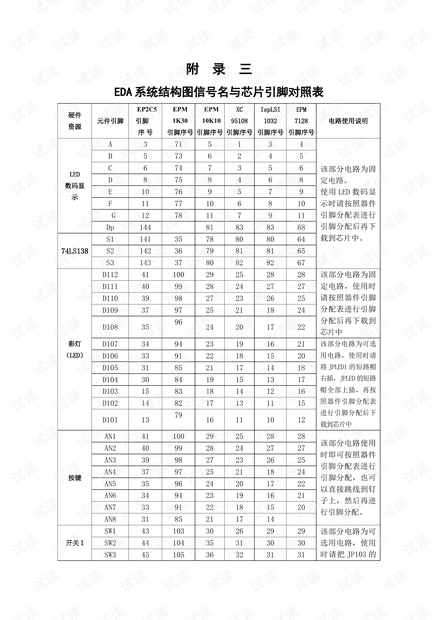

附 录 三 EDA系统结构图信号名与芯片引脚对照表 硬件 资源 元件引脚 EP2C5 引脚 序 号 EPM 1K30 引脚序号 EPM 10K10 引脚序号 XC 95108 引脚序号 IspLSI 1032 引脚序号 EPM 7128 引脚序号 电路使用说明 LED 数码显示 A 3 71 5 1 3 4 该部分电路为固定电路。 使用LED数码显示时请按照器件引脚分配表进行引脚分配后再下载到芯片中。 B 5 73 6 2 4 5 C 6 74 7 3 5 6 D 8 75 8 4 6 8 E 10 76 9 5 7 9 F 11 77 10 6 8 10 G 12 78 11 7 9 11 Dp 144 81 83 83 68 74LS138 S1 141 35 78 80 80 64 S2 142 36 79 81 81 65 S3 143 37 80 82 82 67
