基于OV511芯片的摄像头图像采集显示系统

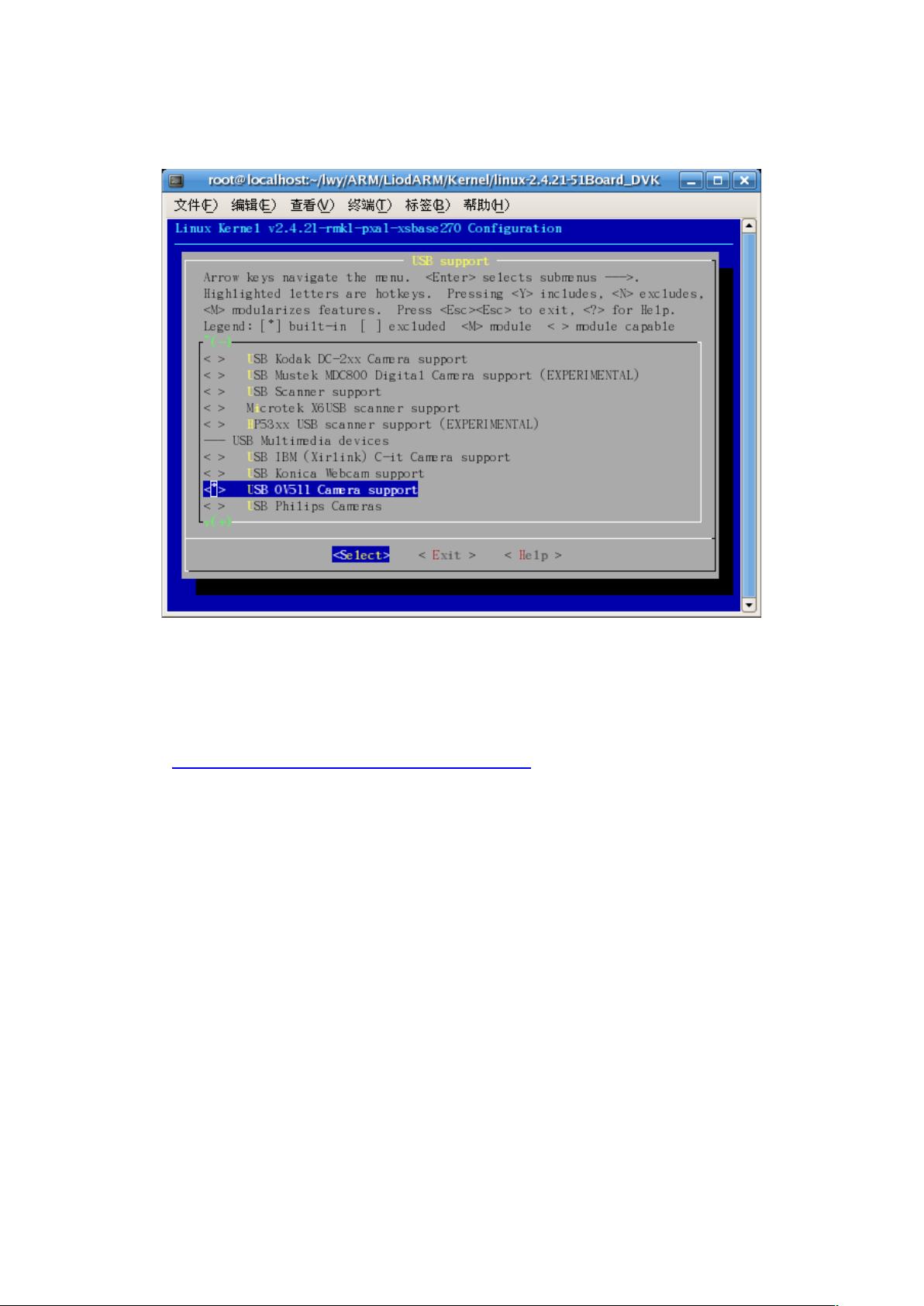

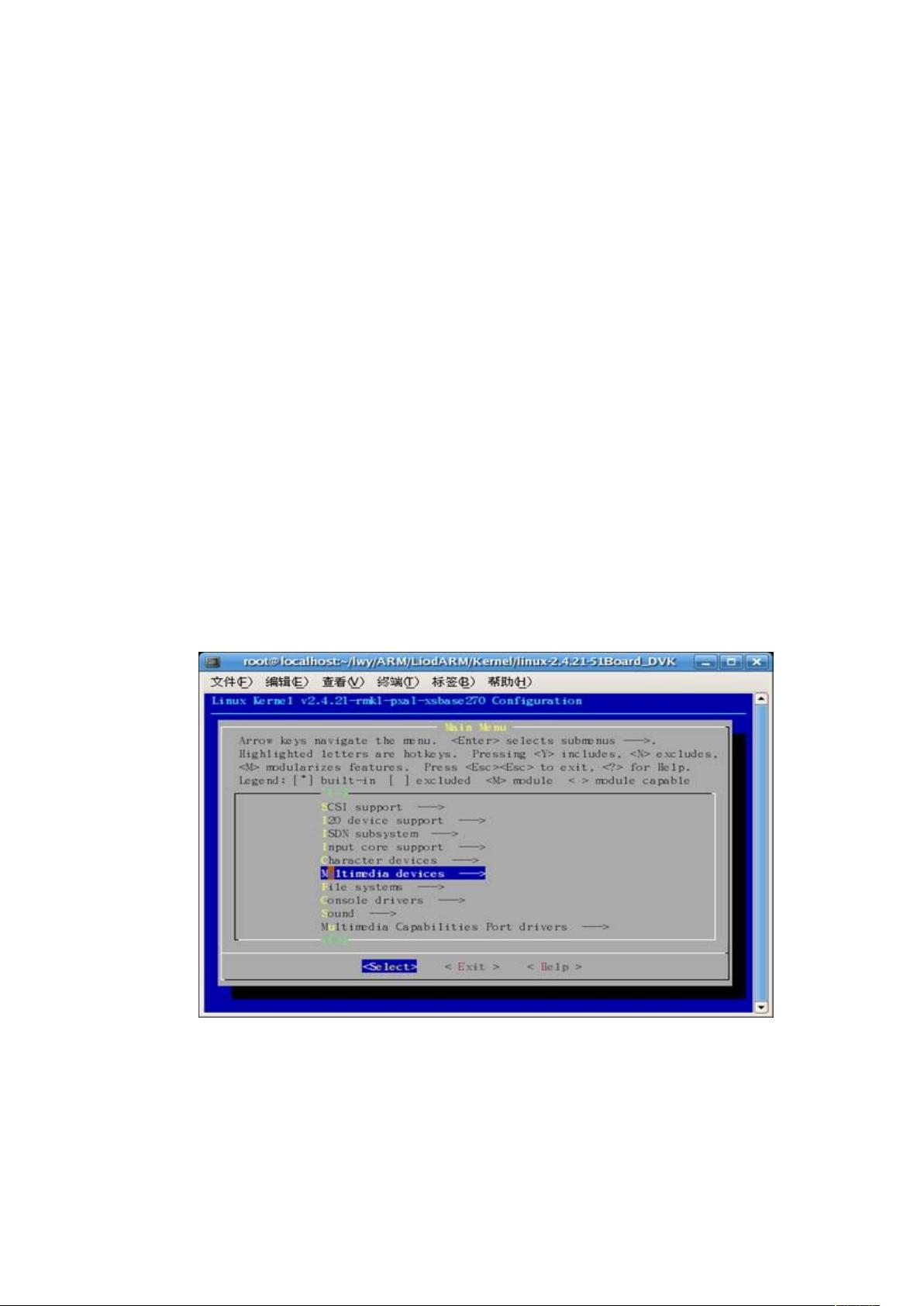

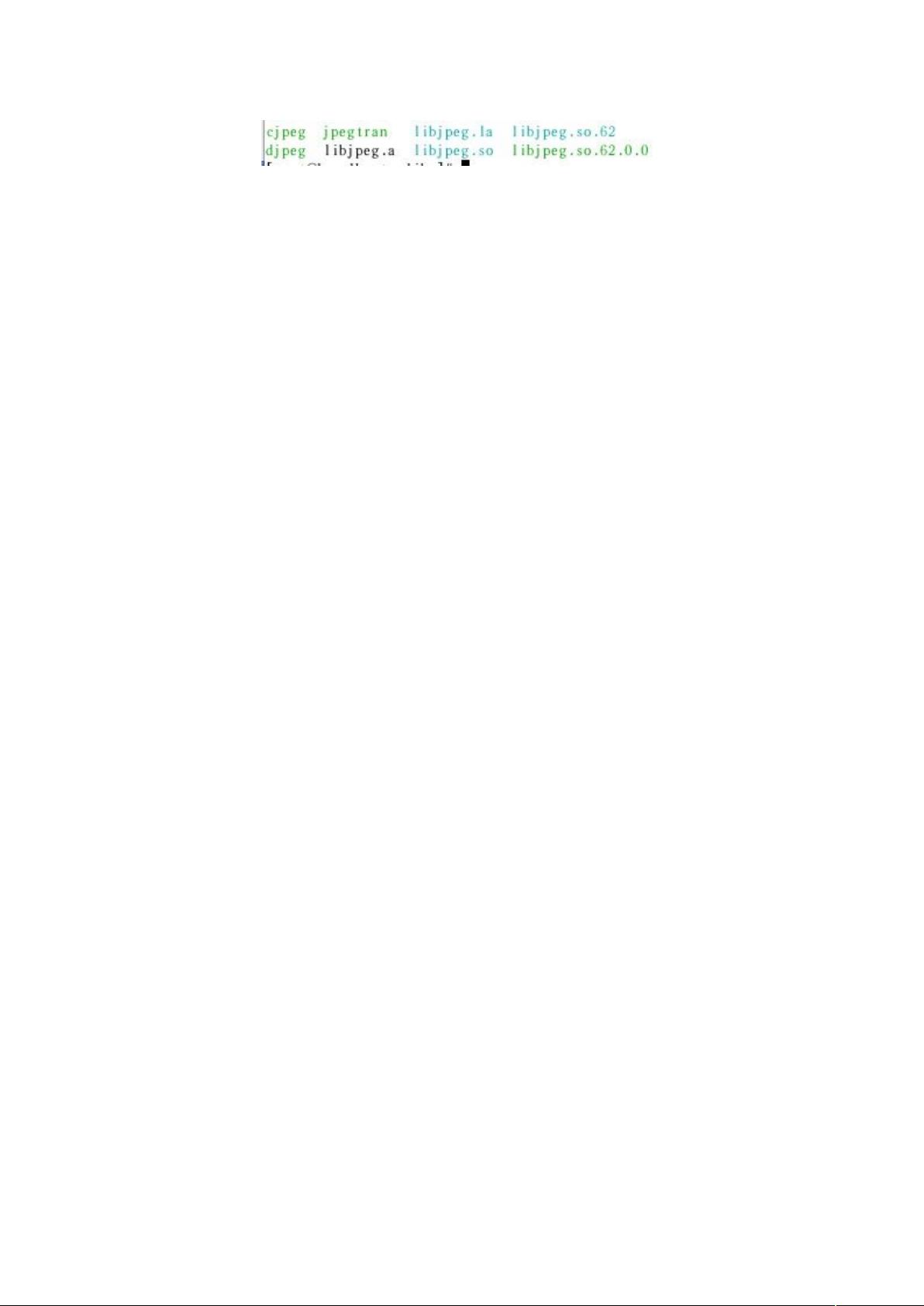

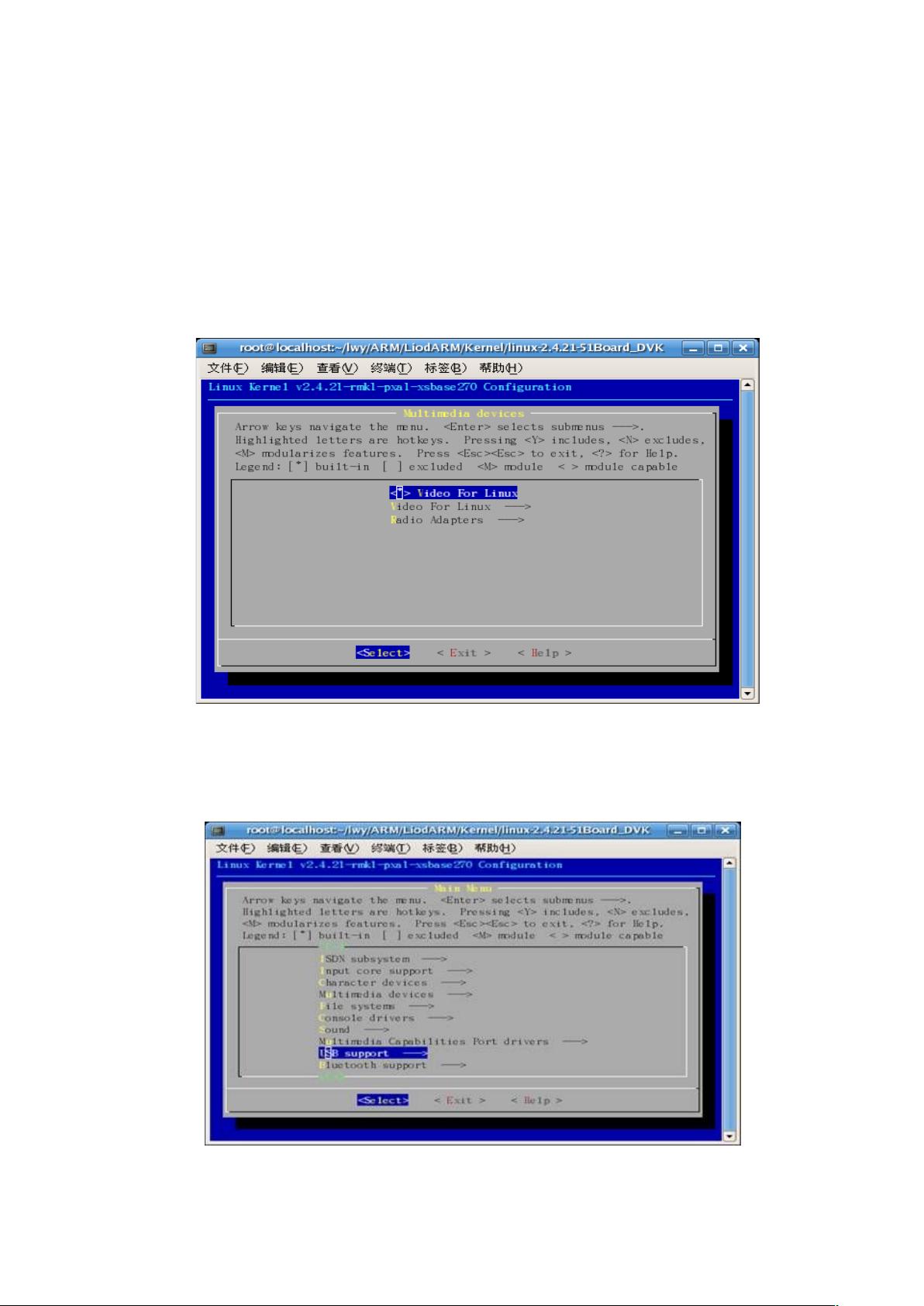

实现了Video4Linux和USB摄像头驱动的静态加载；（2）库文件的交叉编译与移植，实现了JPEG的交叉编译与移植；（3）V4L的编程思想，实现了视频图像的采集；（3）帧缓冲设备的使用，利用帧缓冲设备实现图像的显示；（4）将摄像头采集的BRG流转为RGB流，实现图像的正常显示以及JPEG格式图片的保存。（包含详细代码） 【基于OV511芯片的摄像头图像采集显示系统】是一个嵌入式开发项目，主要涉及摄像头的图像采集、处理和显示。在这个系统中，OV511芯片作为USB摄像头的核心，通过Video4Linux（V4L）接口与Linux操作系统进行交互，实现视频数据的采集。以下是对该项目涉及的知识点的详细说明： 1. **OV511芯片**：OV511是一种常见的USB摄像头接口芯片，负责将摄像头捕捉到的模拟信号转换为数字信号，并通过USB接口传输到主机。它集成了视频信号处理和USB通信功能。 2. **Video4Linux（V4L）**：Video4Linux是Linux内核中的一个模块，提供了访问视频设备（如摄像头）的API，允许开发者编写应用程序来捕获、处理和显示视频流。V4L支持多种设备，包括USB摄像头，使得嵌入式系统能轻松集成视频功能。 3. **USB摄像头驱动配置**：在Linux内核配置中，需要确保Video4Linux驱动和特定的USB摄像头驱动（如OV511）被包含或编译为模块。使用`make menuconfig`命令进入内核配置界面，逐级选择多媒体设备和USB支持选项，启用Video4Linux和OV511驱动。 4. **JPEG编译与移植**：JPEG是一种广泛使用的图像压缩格式，节省存储空间。在嵌入式系统中，需要进行JPEG库的交叉编译，使其适应目标平台。通常，从源码下载libjpeg库，运行`configure`脚本指定交叉编译器路径和安装目录，然后编译并安装。最终，将编译好的库文件复制到目标板上，以便进行图像处理。 5. **帧缓冲设备（Framebuffer）**：帧缓冲设备是Linux内核提供的一个接口，可以直接访问显示器的内存，用于在没有X Window System的情况下显示图像。在本项目中，帧缓冲被用来显示摄像头采集的图像，简化了图像的显示过程。 6. **BRG到RGB转换**：摄像头捕获的原始图像通常以BRG格式存储，需要转换为标准的RGB格式才能正确显示。这一转换过程是图像处理的一部分，可以通过编程实现。 7. **图像显示与保存**：通过帧缓冲设备，可以将转换后的RGB图像显示在屏幕上。同时，为了保存图像，可以将其编码为JPEG格式，节省存储空间。JPEG编码过程也是跨平台的libjpeg库的功能之一。 基于OV511芯片的摄像头图像采集显示系统涵盖了硬件接口（OV511）、Linux内核驱动配置、图像格式处理（JPEG）和显示技术（Framebuffer）等多个关键知识点。开发者需要掌握这些技术，才能构建一个完整的摄像头图像采集和显示系统。
