Altium Designer 10 详细使用教程

所需积分/C币:13 2015-03-24 15:34:02 12.5MB PDF
收藏 收藏
举报

这是一款电子电路设计软件教程,先行大部分制造行业均使用这种软件进行设计
10.1多层次设计介绍 10.2构建完整的项目. 0.3元件标注 11,项目编译及验证 45 minutes) 11.1设置设计编译选项 112系统消息框及错误查找… 11-3 12,集成库概念介绍 (45 minutes 12.1集成库模型介结 ..12-1 122 Libpkg,intb,dblb,snib库类型介绍 12-1 Module 3 Schematic Editor basics 0-3 A|tum历史,以及产品介绍(20 minutes) 1.1Atum历史介绍 Aum(前身为 Protel国际有限公司)由 Nick martin于1985年妇创于塔斯马尼亚州霍巴 特,致力于开发基于PC的软件,为印刷电路板提供辅助的设计。最初的DOS环境下的PCB 设计工具在澳人利亚得到了电子业界的广泛接受,在1986年中期,Atim通过经销商将设计 软件包出口到美国和欧洲。随着PCB设计软件包的成功,Atum公司开始扩大其产品范围, 包括原理图输入、PCB自动布线和自动PCB器件布局软件。 80年代晚期,A|tium公司意识到在开发利用 Microsoft windows作为半台的电子设计自动 化EDA软件方面存在商机。虽然 Windows平台在处理性能和可靠性上取得了进步,但当时很 少有用于 Windows平台的EDA软件,而当时越来越多的设计⊥程师使用基于 Windows的操作 系统。于是,在1991年Atum公司发布了世界上第个基于 Windows的PCB设计系统, Advanced pcb。在后来几年里,凭借各种宀品附加功能和增强功能所带来的好处, Altium建 立了具有创新意识的EDA软件开发商的地位。 1997年,Aum公司认识到越来越需要把所有核心EDA软件工具集中到一个集成软什包 中,从而可以实现从设计概念直到生产的无缝集成。因此 Altium发布了专为 Windows nt平台 构建的 Protel98,这是首次将所有5种核心EDA工具集成于一体的产品,这5种核心EDA工 具包括原理图输入、可编程逻辑器件(PLD)设计、仿真、板卡设计和自动布线。随后在1999年 又发布」 Protel99和第二个版本 Prote99SE,这些版本提供了史高的没计流程自动化程度, 进一步集成了各种设计工只,并引进了“设计浏览器”平台。设计浏览器半台允许对电子设计的 各方面——设计工只、文档管理、器件库等——进行无缝集成,它是Auum建立涵盖所有电子 设计技术的完全集成化设计系统理念的起点。藉此, Altium公司成功进行首次公川募股 (IPO),于1999年8月在澳大利亚股票市场上市。所筹集的资金用于在2000年1月收购适 当的公司和技术,包括收购 ACCELTechnologies公司、 Metamor公司、 Innovative CAD Software公司和 TASKING BV公司等。拥有了这些技术,Am公司终于在2000年进入 FPGA设计和综合市场,并于2001年进入嵌入式软件开发市场。 为了更好的反映公司是在嵌入式领域、FPGA设计领域以及EDA市场拥有多个品牌的新 的市场地位, Protel Internationa公司在2001年8月6日正式更名为Atum有限公司。新公 的名称可以代表所有产品品牌,并为未来发展提供一个统一的平台 Altun公司致力于产品开发,并为工程师提供帮助他们实现日标的最佳设计工具,这是公 司成功的关键。2002年,Atum公司重新设计了设计浏览器(DXP)平台,并发布第一个在新 DXP半台上使用的产品( Protel dXP)。 Prote|DXP是EDA行业内第一个可以在单个应用程 序中完成整个板设计处理的工具。如今,公司总部位」澳大利业悉尼的 Frenchs forest区,在 Module 3: Schematic Editor basics 0-4 悉尼和欧洲进行研发。公司在澳大利亚、美国、日本、中匡和欧洲设有多个销售与支持办事 处,在其他许多主要市场,包括中国、印度、英国等地拥有代理销售网络。 Altium公司的客户 包括BM、NASA、 Motorola、 Hewlett-Packard、 Canon、 Fujitsu、 Bosch、 Siemens、 Delphi、NEC、Sony、BMW、 Alcatel、 Daimler-Benz、 Philips、CS|RO、Noka以及 Telstra 等公司。 Altium公司的行业合作伙伴包括 Mitsubishi、 Infineon、 Intel, STMicroelectronics Atme、 Analog Devices和 Philips等 Altium公司日前的生产线包括: Altium Designer、P-CAD、 TASKING和一系列用于交互式 FPGA设计的硬件产品,如 Nanoboard2 12 Altium Designer产品介绍 Altium Designer基于一个软件集成平台,把为电子产品开发提供完整环境所需的工具全部整合 在一个应用软件中。 Altium designer包含所有设计仨务所需的工具:原理图和HDL设计输入、电路仿真、信号完整 性分析、PCB设计、基于FPGA的嵌入式系统改计和开发。另外可对 Altium designer工作环境加以 定制,以满足用户的各种不同需求。 121 Altium Designer集成平台 当您执行菜单命令[开始][所有程序]-[ Altium designe启动 Altium Designer时,您实际在启动 DXP.EXE文件, Altium Designer基于DXP平台,支持创建设计时使用的各种编辑器。 应用界面通过自动配置来适应正在处理的文件。例如,打开原理图时,将激活相应的工具栏、 菜单和快捷键。此性能意味肴您可以随意在PCB布线、物料清单编制、瞵态电路分析和其它操作之 间进行切换,当前菜单、工具栏和快捷键始终保持可用。 另外还可根据您的偏好对所有工具栏、菜单和快捷键进行配置。 Module 3 Schematic Editor basics 0-5 5 sdE 图1. Altium Designer的软件集戌构架 122用于FPGA及嵌入式智能设计的硬件平台 @ Altum MonoBoard 图2可重构的硬件验证平台 Nano board2 Module 3 Schematic Editor basics 0-6 图2所示,为配合 Altium Designer软件进行FPGA以及嵌入式智能设计的可重构的硬件验证 平台。该验证平台与 Altium Designer一起组成了可进行实时设计 Live Design的创新平台 Innovation station。在这个创新平台下,设计者可进行FPGA以及嵌入式欤件的设计,调试以及验 证。可重构的硬件验证平台Nanη aboard2可以通过可插拔的FPGA子板攴捋独立于各FPGA源厂商 的设计,设计成果可选择下载到不同的FPGA厂商的不同芯片中去。 Nano board2周围的可插拔的 外设板可以按照设计者的需要进行配置,实现可重构的硬件验证平台的功能。 1.3 公司理念 Historically, the most advanced, state of the art design tools have been prohibitively priced with access being limited to engineers based in the few companies that could afford them the Altium vision -unchanged since the company's inception -is to break down these barriers to innovation and technological advancement and provide every engineer and system designer with easy access to the best possible design tools. - Nick Martin, Founder Joint CEO “长久以来,大多数高端的设计工具以其昂贵的价格,限制了工程师只能在少数公司中使用 而 Altun公可一贯的理念就是打破传统的价格束缚,以先进的技术为广大工程帅及系统设计人员提 供最适合的设计工具。” nnovation的概念。Aum的 Altium Designe设计软件致力」革新的电子产品没计平台,为广 大的L程师提供统一的一体化的电子设计环境,让工程师们集中精力于推出不断创新的下一代电子 Module 3 Schematic Editor basics 0-7 2.DXP系统平台介绍 (5 minutes) 当你从开始菜单选择 Programs》 Altin》 Altium Designer运行软件时实际是运行 DXP. EXE。 Altium Designer下的DxP平台可以使各位工程师完成你们的设计,应用接口自动地配 置成适合您工作的文木。例如,当你打开一张原理图文件,工具栏、菜单和快捷键都被激活。这个 功能意味着当你设讣PCB、生成B○M表、电路仿真等工作的时候与之相关的工具栏菜单和快捷键 都将被激活: 所有的工具栏、菜单和快捷键也可以被用户自定义为自己熟悉的排列方式 user schematic simulator edito autoplacer text editor developed 设Q DXP platform 图3 Altium Design的软件集成结构 Projects workspace. Dsnwrk wOrkspace 4 Port Serial Interface. PRJPCB O File View O Structure Editor 隐 个项目 日题4 Port serial Interface. PRJPCB □ Source Documents GL 4 Port Serial Interface SchDoc u 4 Port UART and Line Drivers. SchDoc 设计文件 d ISA Bus and Address Decoding. SchDoc a! 4 Port Serial Interface. PcbD Sett E Database Link File 输文件 Bl Example Database. DBLINK 回 Output Job Files E Default Assembly Outputs.Outlob E Default Fabrication Outputs.OutJob 年文件 圆 Libraries □ PCB Library Documents 4 Port Serial Interface. PcbLib =O Schematic Library Documents Pi 4 Port Serial Interface.SchLib 图4项目结构图 Module 3 Schematic Editor basics 0-8 图4所示为一个完整的项目结构图,一个项目可以包含多个设计文件,包括原埋图设计文件, PCB设计文件等等。同时还包含有项目输出文件,以及设计中所用到的库文件。 21项目以及工作区介绍 项目是每项电子产品设计的基础 项目将设计元素链接起来,包括源原理图、PCB、网表和欲预俣留在项目中的所有库或 模型。 顷目还能亻储项目级选项设置,例如错误检査设置、多层连接模式和多通道标注方案。 项目共有6种类型-PCB项目、FPGA项目、内核项目、嵌入式项目、本项目和库封 装项目(集成库的源)。 Altium Designer允许您通过 Projects面板访问与项目相关的所有文档。 还可在通用的 Workspace(工作空间)中链接相关项日,轻松访问与您公司目前正在开 发的某种产品相关的所有文档 ●在将如原理图图纸之类的文档添加到项日时,项日文件中将会加入每个文档的链接。这 些文档可以存储在络的任何位置,无需与项目文件放置于同一文件夹。若这些文档的 确存在于项目文件所在目录或子目录之外,则在 Projects面板中,这些文档图标上会显 示小箭头标记。 22DXP系统菜单 DⅪ尸的系统菜章提供了配置软件环境的命令,你可以用选中左上角主菜单旁边的DⅫP图标使 用这些命令,DXP按钮在任何工作界面都可以找到。 Altium Designer 6. 0-C: 5 DXP File Edit View Customize Preferences System Info. Run Process Check For Updates Licensing. Run Script 图5在DXP菜单下配设计环境 接下來一节将描述DXP系统菜单的定义 221定制 菜单对当前工作界面相关联的资源进行管理。 Module 3: Schematic Editor basics 0-9 222 Preferences参数选项 不同的仝局系统参数可以在DXP环境下被定义,包括资料备份和自动保存,系统字体的使用, 工程面板的显示,环境査看参数包括弹出和隐藏面板,使能版本控制接口。在 Altium Designer下, 也可以为每一工作界面设置不同的参数设计,例如原理图设计和PCB设计,设定 Altium Designer 环境参数,选择DXP菜单卜的 Preferences选项,这将公弹出图6的参数设置对话框。 Preference asystem System - General Eview FHAltium Web Update Navigation Reopen Last Workspace acup Projects Panel v Open Home Page if no documents open fuCile Types 厂 Show startup screen File Locking Defaut locations Installed Libraries Document Path C:\PAOGRAM FILES\ALTIUM DESIGNER 6(Examples\ scripting System □ Schematic Lbrary Path C:\ PROGRAM FILES\ALTIUM DESIGNER 6.Lbrary\ 鸟 +□FFGA 厂 System Font □ Embedded System MS Sar Serif Bpt. windowText +□ FCB Editor □ Text Edtor General □ CAM Editor 土□Wv吧 Monitor clipboard content within this application only Localization 厂 Use localized resources Display localized dialogs F Localized menus Set To defaults Load Import From 图6参数设置对话框,用于配置 Altium Designer和所有作界面的参数 Altium Designer支持两种文件自动备份模式 Backup-on-save休存一个备份,无论初始用户是否执行保存的动作(默认),这些 文件将保存在历史文件夹中。默认值是建立一个历史文件夹在当前激活的项目文件夹 下,去配置一个可选的中央文件夹,来打丌参数对话框中版本控制的本地历史页。历史 文件显示在 Storage Manager面板上的历史部分中。 Timed backup在所有打开的文档里,在固定的时间间下自动保存文件,自动保存 的设定,例如文件的数量和保存的频率,可以在DXP系统下的参数选项对话框中的 Backup页中被配置。 两种备份模式都支持多重拷贝,命名使用的惯例:原始文件名.-(保存的数量)文档扩展名Zp备 份的文件会被自动压缩以减少文件的体积。 Module 3: Schematic Editor basics 0-10

...展开详情
试读 127P Altium Designer 10 详细使用教程
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字

    关注 私信 TA的资源

    上传资源赚积分,得勋章
    最新推荐
    Altium Designer 10 详细使用教程 13积分/C币 立即下载
    1/127

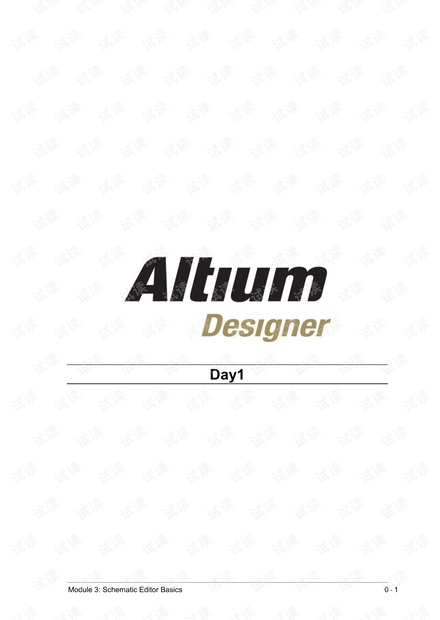

    Altium Designer 10 详细使用教程第1页
