最新的全球定位系统(GPS)测量规范,针对2001的旧版本稍有改动
GB/T18314-2009 12数据处理 12.1基本要求 12.2外业数据质量检核………… 999 .;·幽·‘‘··.a···4“·“·····.··············· 12.3基线向量解算… 自t“t自甲·db由··中曲·tB·· …………10 12.4A、B级GPS网基线处理结果质量检核 12.5重测和补测 ……………………………11 12.6GPS网平差………… ……………………………………………12 12.7数据处理成果整理和技术总结编写 ……13 13成果验收与上交资料…………… 13 13.1成果验收……… …………………13 13.2上交资料………………… 附录A(资料性附录)大地坐标系有关说明………………………………………………14 附录B(规范性附录)选点与埋石资料及其说明… ………………15 附录C(规范性附录)气象仪表的主要技术要求………… 19 附录D(规范性附录)测量手簿记录及有关要求… 20 附录E(资料性附录)归心元素测定与计算… 23 附录F(规范性附录)同步观测环检核………………………………………………25 GB/T18314-2009 前言 本标准代替GB/T18314-2001《全球定位系统(GPS)测量规范》。本标准与GB/T18314-2001 相比主要变化如下 增加了基本规定; 修改了级别划分和精度指标; 修改了选点、埋石、仪器外业成果记录的部分内容; —修改了部分观测技术要求; 修改了部分数据处理的内容 本标准的附录B、附录C、附录D附录F为规范性附录,附录A附录E为资料性附录 本标准由国家测绘局提出。 本标准由全国地理信息标准化技术委员会归口。 本标准由国家测绘局测绘标准化研究所、国家测绘局第一大地测量队、国家基础地理信息中心负责 起草 本标准主要起草人:肖学年、岳建利、张鹏宋耀东。 本标准所代替标准的历次版本发布情况为: GB/T18314-2001 GH/T18314-2009 全球定位系统(GPS测量规范 1范围 本标准规定了利用全球定位系统(GPS静态测量技术,建立GPS控制网的布设原则、测量方法、精 度指标和技术要求。 本标准适用于国家和局部GPS控制网的设计、布测和数据处理。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有 的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准 GB/T12897国家一、二等水准测量规范 GB/T12898国家三四等水准测量规范 GB/T17942国家三角测量规范 CH1002测绘产品检查验收规定 CH1003测绘产品质量评定标准 CH/T1004测绘技术设计规定 CH/T2008全球导航卫星系统连续运行参考站网建设规范 CH/T8016全球定位系统(GPS测量型接收机检定规程 3术语和定义 下列术语和定义适用于本标准 3. 观测时段 observation session 测站上开始接收卫星信号到停止接收,连续观测的时间间隔,简称时段 3.2 同步观测 simultaneous observation 两台或两台以上接收机同时对同一组卫星进行的观测 同步观测环 simultaneous observation loop 三台或三台以上接收机同步观测所获得的基线向量构成的闭合环 3.4 异步观测环 independent observation loop 由非同步观测获得的基线向量构成的闭合环。 数据剔除率 percentage of data rejection 同一时段中,删除的观测值个数与获取的观测值总数的比值 3.6 GPS静态定位 static GPS positioning 通过在多个测站上进行同步观测,确定测站之间相对位置的GPS定位测量 GB/T18314—2009 3.7 卫星定位连续运行基准站 continuously operating reference station;CORS 由卫星定位系统接收机(含天线)、计算机、气象设备、通讯设备及电源设备、观测墩等构成的观测系 统。它长期连续跟踪观测卫星信号,通过数据通信网络定时、实时或按数据中心的要求将观测数据传输 到数据中心。它可独立或组网提供实时、快速或事后的数据服务 单基线解 single baseline solution 在多台GPS接收机同步观测中,每次选取两台接收机的GPS观测数据解算相应的基线向量 3.9 多基线解 multi-baseline solutio 从m(m≥3)台GPS接收机同尼观测值中, 立基线构加观测方程统一解算出m-1条 基线向量。 3.10 国际导航卫星系統 rnational gnss service: Igs 提供全球导航卫星括GP 星星卫星钟差以及相应卫星系 统的地面基准站坐标笋方间启息的F 4基本规定 4.1GPS测量采20d国家大 其定义和参 见附录AGP测量采用GPS 时间系统。手簿话 用世界协 C) 42用于备级G则量的仪器 有效期内代用。 4.3各级GPS 用中误差 不指标,以z倍 作为极限讲差 44当需要提供x西安坐标系 高坐标系 成果时应坐转换方法求得 这些坐标系中的坐980西安坐1B 球基本参见录A 5级别划分和测 .1级别划分 GPS测量按照料途分为 5.2测量精度 5.2.1A级GPS网由 位连须行基准站构其精度应不似表y的要。 表 变化率中误差 地心坐标各分量 级别 水平 垂直分量 相对精 年平均中误差/ (mm/a) A 3 10-8 0.5 5.2.2B、CD和E级的精度应不低于表2的要 表2 相邻点基线分量中误差 级别 相邻点间平均距离 水平分量 垂直分量 In B 10 C 10 20 40 E 20 40 GB/I18314-2009 52.3用于建立国家二等大地控制网和三、四等大地控制网的GPS测量,在满足52.2规定的BC和 D级精度要求的基础上,其相对精度应分别不低于1×10-71×106和1×10-5 5.24各级GPS网点相邻点的GPS测量大地高差的精度,应不低于表2规定的各级相邻点基线垂直 分量的要求。 5.3用途 5.3.1用于建立国家一等大地控制网,进行全球性的地球动力学研究地壳形变测量和精密定轨等的 GPS测量,应满足A级GPS测量的精度要求。 5.3.2用于建立国家二等大地控制网,建立地方或城市坐标基准框架、区域性的地球动力学研究地壳 形变测量局部形变监测和各种精密工程测量等的GPS测量,应满足B级GPS测量的精度要求 53.3用于建立三等大地控制网,以及建立区域、城市及工程测量的基本控制网等的GPS测量,应满 足C级GPS测量的精度要求。 5.34用于建立四等大地控制网的GPS测量应满足D级GPS测量的精度要求。 5.3.5用于中小城市、城镇以及测图、地籍、土地信息、房产、物探、勘测、建筑施工等的控制测量等的 GPS测量,应满足DE级GPS测量的精度要求。 6布设的原则 6.1甚本原则 6.1.1各级GPS网一般逐级布设,在保证精度、密度等技术要求时可跨级布设。 6.1.2各级GPS网的布设应根据其布设目的、精度要求、卫星状况、接收机类型和数量测区已有的资 料、测区地形和交通状况以及作业效率等因素综合考虑,按照优化设计原则进行 6.1.3各级GPS网最简异步观测环或附合路线的边数应不大于表3的规定。 表3 级别 B D E 闭合环或附合路线的边数/条 8 10 6.1.4各级GPS网点位应均匀分布,相邻点间距离最大不宜超过该网平均点间距的2倍。 6.1.5新布设的GPS网应与附近已有的国家高等级GPS点进行联测联测点数不应少于3点。 6.1.6为求定GPS点在某一参考坐标系中坐标,应与该参考坐标系中的原有控制点联测,联测的总点 数不应少于3点。在需用常规测量方法加密控制网的地区,D、E级网点应有1~2方向通视。 6.1.7A、B级网应逐点联测高程,C级网应根据区域似大地水准面精化要求联测高程,D、E级网可依 具体情况联测高程。 61.8A、B级网点的高程联测精度应不低于二等水准测量精度,C级网点的高程联测精度应不低于 三等水准测量精度,D、E级网点按四等水准测量或与其精度相当的方法进行高程联测。各级网高程联 测的测量方法和技术要求应按GB/T12897或GB/T12898规定执行。 6.1.9B,C、D、E级网布设时,测区内高于施测级别的GPS网点均应作为本级别GPS网的控制点(或 框架点),并在观测时纳入相应级别的GPS网中一并施测 6.1.10在局部补充、加密低等级的GPS网点时,采用的高等级GPS网点点数应不少于4个 6.1.11各级GPS网按观测方法可采用基于A级点区域卫星连续运行基准站网临时连续运行基准 站网等的点观测模式,或以多个同步观测环为基本组成的网观测模式。网观测模式中的同步环之间,应 以边连接或点连接的方式进行网的构建。 6.1.12采用GPS测量建立各等级大地控制网时其布设还应遵循以下原则: a)用于国家一等大地控制网时,其点位应均匀分布,覆盖我国国土。在满足条件的情况下,点位 宜布设在国家一等水准路线附近或国家一等水准网的结点处 GB/T18314-209 b)用于国家二等大地控制网时,应综合考虑应用服务和对国家一、二等水准网的大尺度稳定性 监测等因素,统一设计,布设成连续网。点位应在均匀分布的基础上,尽可能与国家一、二等水 准网的结点、已有国家高等级GPS点、地壳形变监测网点、基本验潮站等重合。 c)用于三等大地控制网布测时应满足国家基本比例尺测图的基本需求,并结合水准测量、重力 测量技术,精化区域似大地水准面。 6.2Gs点命名 6.2.1GPS点名应以该点位所在地命名,无法区分时可在点名后加注(一)、(二)等子以区别。少数民 族地区应使用规范的音译汉语名,在译音后可附上原文。 622新旧点重合时,应采用旧点名,不得更改。如原点位所在地名称巳变更,应在新点名后以括号注 明旧点名。如与水准点重合时,应在新点名后以括号注明水准点等级和编号 6.23点名书写应准确、正规,一律以国务院公布的简化汉字为准。 6.2.4当对GPS点编制点号时,应整体考虑,统一编号,点号应唯一,且适于计算机管理。 6.3技术设计 6.3.1GPS网布测前应进行技术设计,以得到最优的布测方案。技术设计书的格式、内容要求与审 批程序按照CH/T1004执行。 63.2技术设计前应搜集以下资料,并应对资料进行分析研究,必要时应进行实地勘察。 )测区范围既有的国家三角点、导线点、天文重力水准点、水准点、甚长基线于涉测量站、卫星激 光测距站天文台和已有的GPS站点资料,包括点之记、网图、成果表、技术总结等。 b)测区范围内有关的地形图、交通图及测区总体建设规划和近期发展方面的资料。若任务需 要,还应搜集有关的地震地质资料、验潮站等相关资料。 63.3技术设计后应上交以下资料: a)技术设计书与专业设计书(附GPS点位设计图); b)野外踏勘技术总结等 7选点 7.1选点准备 7.1.1选点人员在实地选点前,应收集有关布网任务与测区的资料,包括测区1:50000或更大比例 尺地形图,已有各类控制点、卫星定位连续运行基准站的资料等 7.1.2选点人员应充分了解和研究测区情况特别是交通通讯供电气象地质及大地点等情况 7.2点位基本要求 7.2.1各级GPS点点位的基本要求如下: a)应便于安置接收设备和操作,视野开阔,视场内障碍物的高度角不宜超过15 b)远离大功率无线电发射源如电视台电台徽波站等),其距离不小于200m;远离高压输电线 和微波无线电信号传送通道,其距离不应小于50m。 c)附近不应有强烈反射卫星信号的物件〔如大型建筑物等)。 d)交通方便,并有利于其他测量手段扩展和联测。 e)地面基础稳定,易于标石的长期保存 f)充分利用符合要求的已有控制点。 g)选站时应尽可能使测站附近的局部环境(地形、地貌、植被等)与周围的大环境保持一致,以减 少气象元素的代表性误差 7.2.2A级GPS点点位还应符合CH/T2008的有关规定。 7.3辅助点与方位点 7.3.1非基岩的A、B级GPS点的附近宜埋设辅助点并测定其与该点的距离和高差精度应优于士5mm GB/T18314-2009 73.2各级GPS网点可视需要设立与其通视的方位点,方位点应目标明显,观测方便,方位点距网点 的距离一般不小于300m 7.4选点作业 7.4.1选点人员应按照技术设计书经过踏勘,在实地按7.2的要求选定点位并在实地加以标定。 7.4.2当利用旧点时,应检查旧点的稳定性、可靠性和完好性,符合要求方可利用 7.4.3需要水准联测的GPS点,应实地踏勘水准路线情况选择联测水准点并绘出联测路线图 7.4.4不论新选定的点或利用旧点(包括辅助点与方位点),均应实地按附录B的要求绘制点之记,其 内容要求在现场详细记录,不得追记 7.4.5AB级GPS网点在其点之记中应填写地质概要、构造背景及地形地质构造略图。 7.4.6点位周围有高于10的障碍物时,应绘制点的环视图,其形式见附录B。 7.47一个网区选点完成后,应绘制GPS网选点图。 7.5选点后应上交的资料 选点结束后应上交下列资料: a)GrS网点点之记环视图; b)GPS网选点图(测区较小,选点、埋石与观测一期完成时,可以展点图代替) c)选点工作总结 8埋石 8.1标石 8.1.1各级GPS点均应埋设固定的标石或标志。 8.1.2GPS点标石类型分为天线墩、基本标石和普通标石(各种标石的规格见附录B)。A级GPS点 标石与相关设施的技术要求按CH/T2008的有关规定执行。B级GPS点应埋设天线墩,C、D、E级 GPS点在满足标石稳定、易于长期保存的前提下,可根据具体情况选用。 8.1.3各种类型的标石应设有中心标志。基岩和基本标石的中心标志应用铜或不锈钢制作。普通标 石的中心标志可用铁或坚硬的复合材料制作。标志中心应刻有清晰、精细的十字线或嵌人不同颜色金 属(不锈钢或铜)制作的直径小于0.5mm的中心点。用于区域似大地水准面精化的GPS点,其标志还 应满足水准测量的要求 8.1.4各种天线墩应安置强制对中装置。强制对中装置的对中误差不应大于1mm。 8.2埋石作业 8.2.1标石应用混凝土灌制。在有条件的地区,也可用整块花岗石、青石等坚硬石料凿制,但其规格应 不小于同类标石的规定。 2.2埋设天线墩、基岩标石、基本标石时,应现场浇灌混凝土。普通标石可预先制做然后运往各点 埋设。 82.3埋设标石,须使各层标志中心严格在同一铅垂线上,其偏差不应大于2mm 824当利用旧点时,应首先确认该点标石完好,并符合相应规格和埋石要求,且能长期保存。必要时 需要挖开标石侧面查看标石情况。如遇上标石被破坏,可以下标石为推,重埋上标石。 82.5方位点应埋设普通标石并加适当标注,以便与控制点相区分。 8.26埋石所占土地,应经土地使用者或管理部门同意,并办理相应手续。新埋标石时应办理测量标 志委托保管书,一式三份,交标石的保管单位或个人,上交和存档各一份。利用旧点时需对委托保管书 进行核实,若委托保管情况不落实应重新办理 8.2.7B、C级GPS网点标石埋设后,至少需经过一个雨季,冻土地区至少需经过一个冻解期,基岩或 岩层标石至少需经一个月后,方可用于观测。 5

...展开详情
试读 31P GB_T_18314-2009_全球定位系统(GPS)测量规范
立即下载 身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
rexue2008 是最新的2009规范,感谢楼主分享.可惜里面有黑色的水印,个别页面看不清晰.
2013-05-13
回复
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
上传资源赚钱or赚积分
最新推荐
GB_T_18314-2009_全球定位系统(GPS)测量规范 31积分/C币 立即下载
1/31

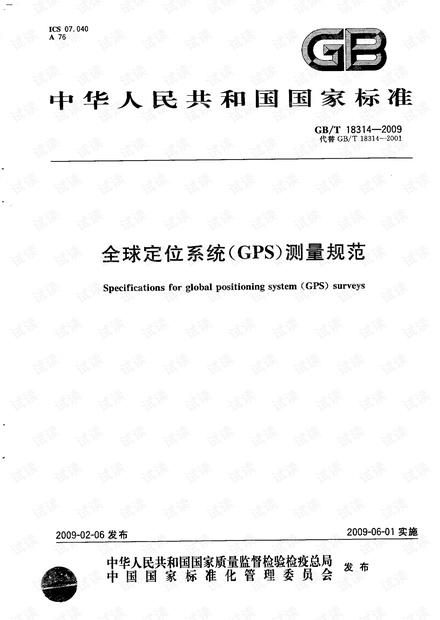

GB_T_18314-2009_全球定位系统(GPS)测量规范第1页
