RLC 串联谐振频率及其计算公式
2009-04-21 09:51
串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值
上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,
电路中消耗的有功功率也最大.
1. 谐振定义：电路中 L、C 两组件之能量相等，当能量由电路中某一电抗组件释
出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。
2. 电路欲产生谐振，必须具备有电感器 L 及电容器 C 两组件。
3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以 f
r
表示之。
4. 串联谐振电路之条件如图 1 所示：当 Q=Q ? I
2
X
L
= I
2
X
C
也就是
X
L
=X
C
时，为 R-L-C 串联电路产生谐振之条件。

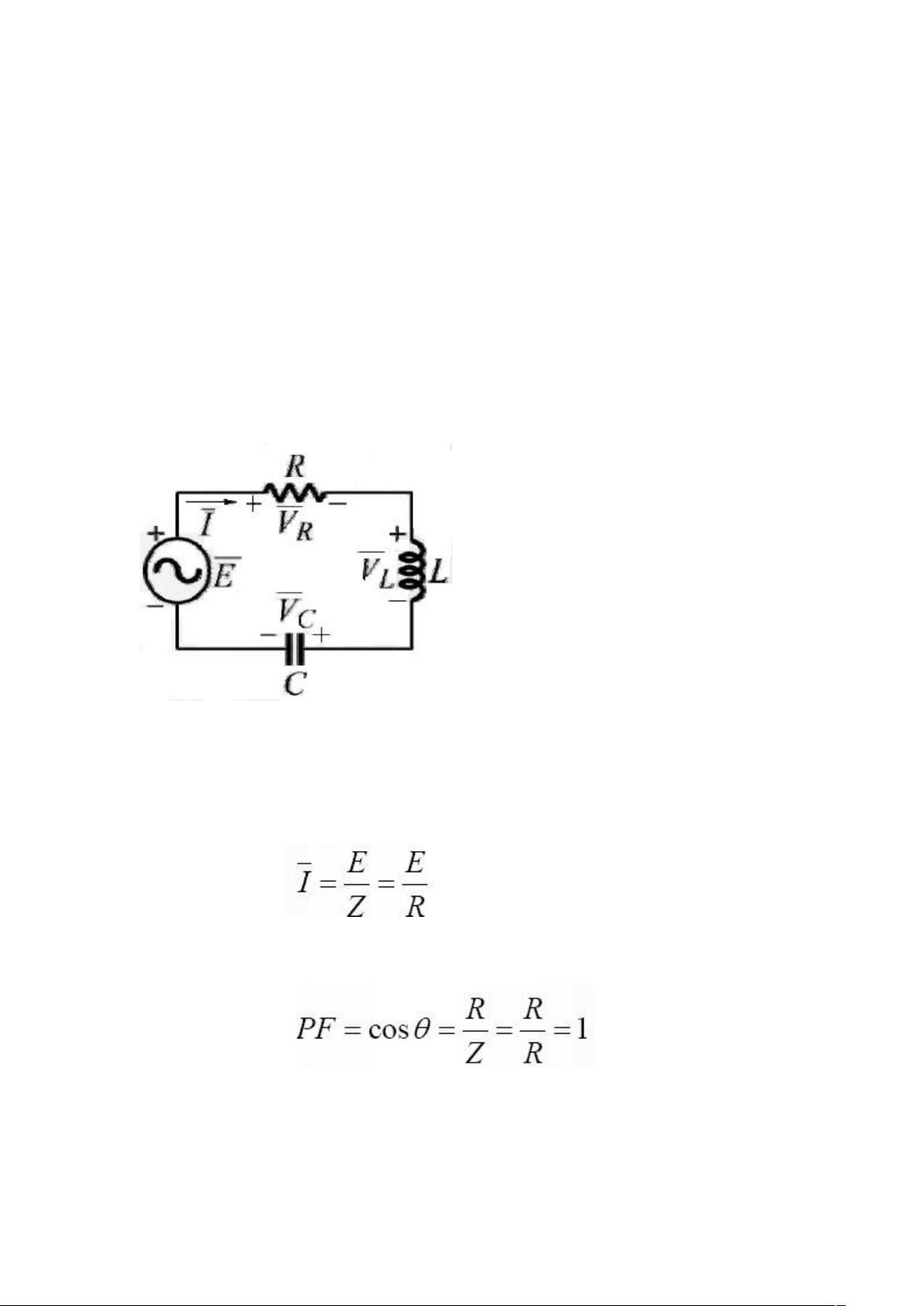

图 1 串联谐振电路图
5. 串联谐振电路之特性：
(1) 电路阻抗最小且为纯电阻。即 Z =R+jX
L
?jX
C
=R
(2) 电路电流为最大。即
(3) 电路功率因子为 1。即
(4) 电路平均功率最大。即 P=I
2
R
(5) 电路总虚功率为零。即 Q
L
=Q
C
?Q
T
=Q
L
?Q
C
=0

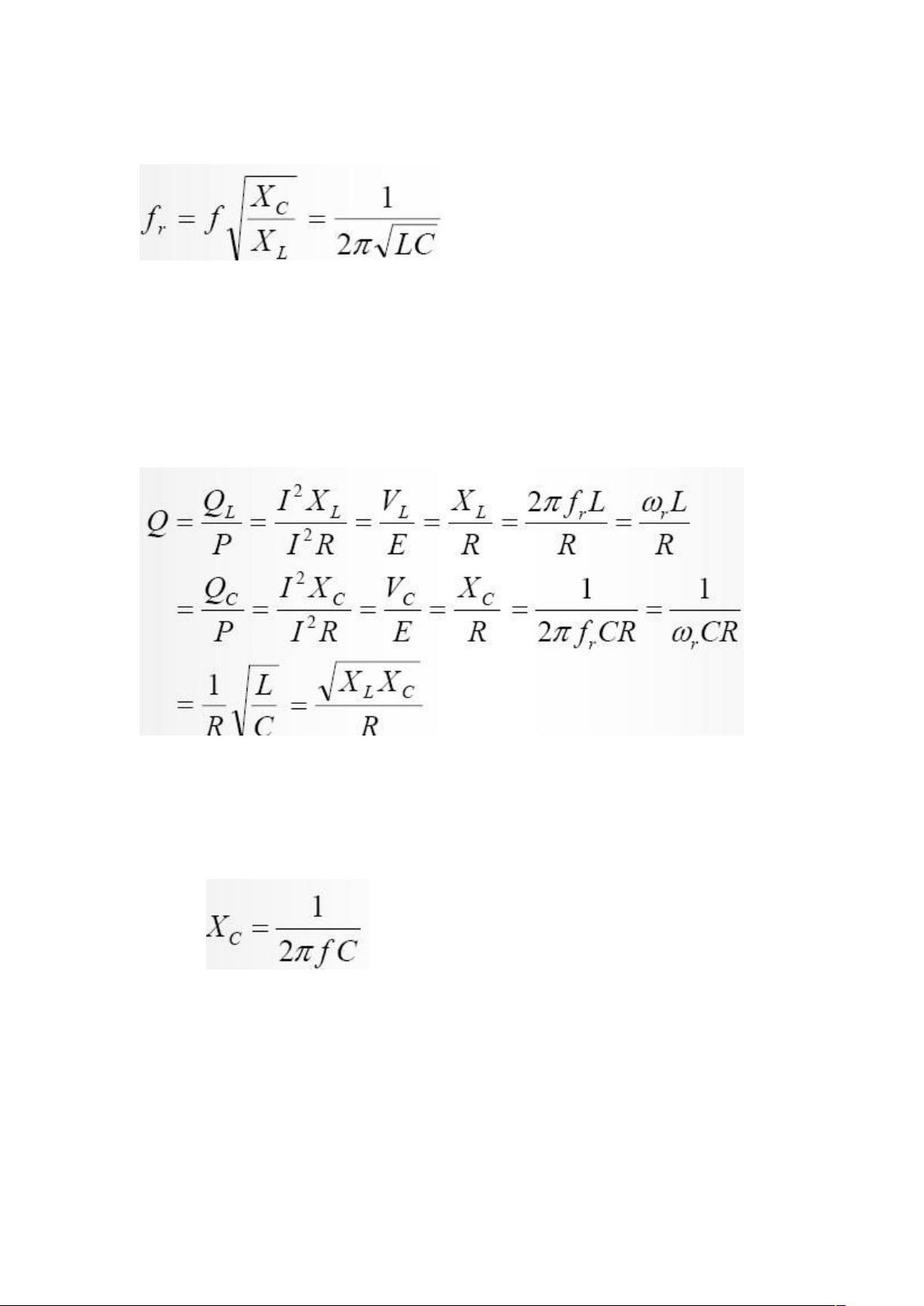

6. 串联谐振电路之频率：
