第 9 章.PDM 业务流程建模（一）
--制造业信息化战略规划、实施与优化——PDM 篇
发表时间：2008/12/9 特约撰稿人： 李春亭 白岩 来源：e-works
关键字：PDM 应用 项目实施 业务流程 企业信息化
信息化调查找茬投稿收藏评论好文推荐打印社区分享
建立完善的 PDM 业务流程是企业信息化建设的关键。
第 9 章.PDM 业务流程建模
9.1 建模目的
� 依据 ISO9001 理顺业务工作流和数据流
� 依据 ISO9001 整理业务流程操作规范
� 依据 PDM 建立业务功能流程数据模型
� 依据 PDM 建立产品生命周期管理流程模型
9.2 流程图标和记号
本文对制造业业务流程进行了宏观分析，定义了 TO-BE 概念流程模型。

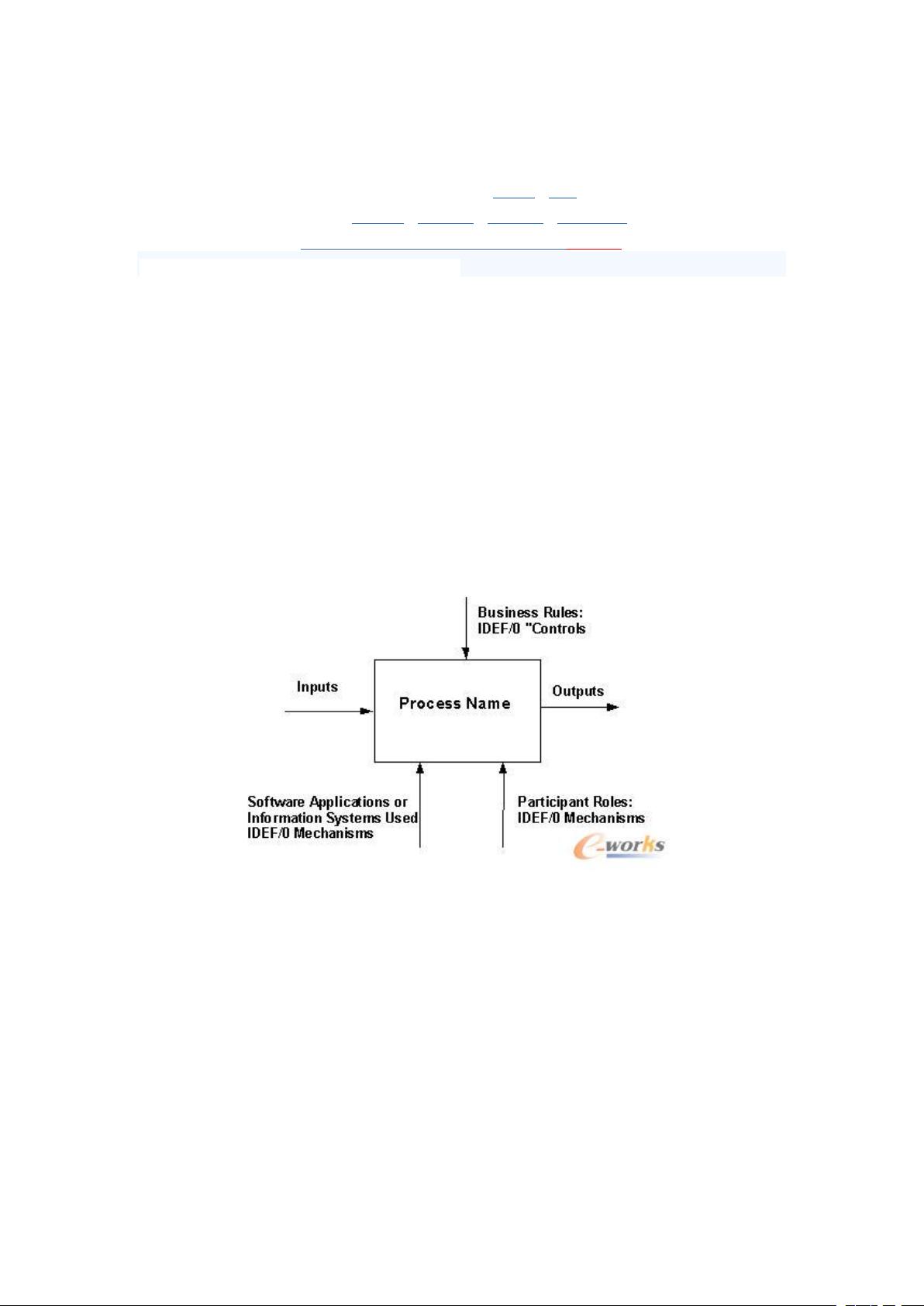

在每一级上层流程下的详细图表是根据 IDEF/0 的流程建模技术绘制的。每一个方框代表一
个之流程或任务。IDEF/0 采用一种被称之为 ICOM(输入,控制,输出,机制)的记忆法来联系每
一个子程序。
• 输入由每个盒子的左边进入
• 控制位于上方
• 输出由右边出来
• 控制机制位于下部
我们建议图表由正式的 IDEF/0 简化为仅仅标示输入和输出，因为这样图表更为简单可读，
而且更容易让 PDM 工作组的成员理解。文字大纲部分则说明控制和机制部分附加的细节。

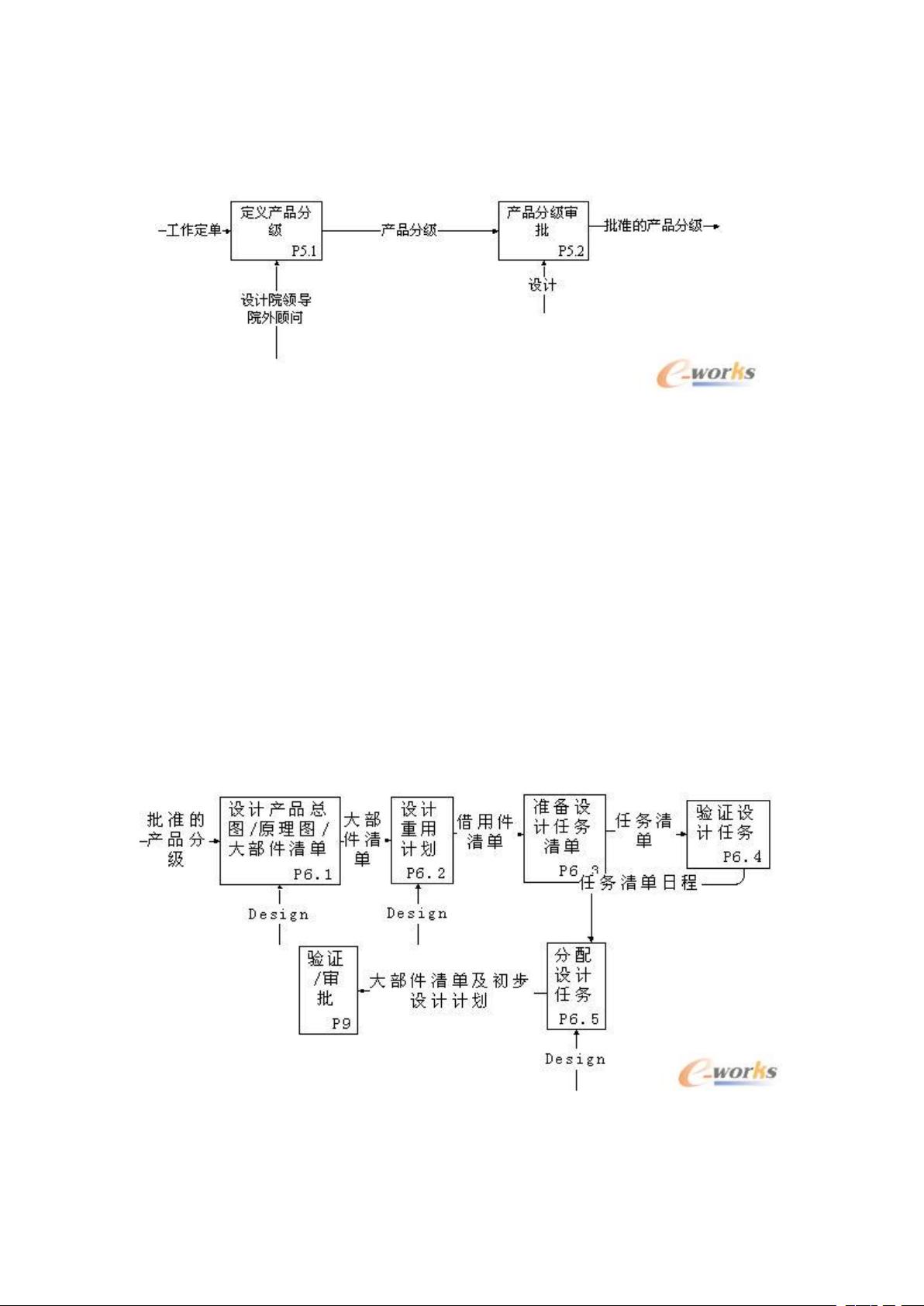

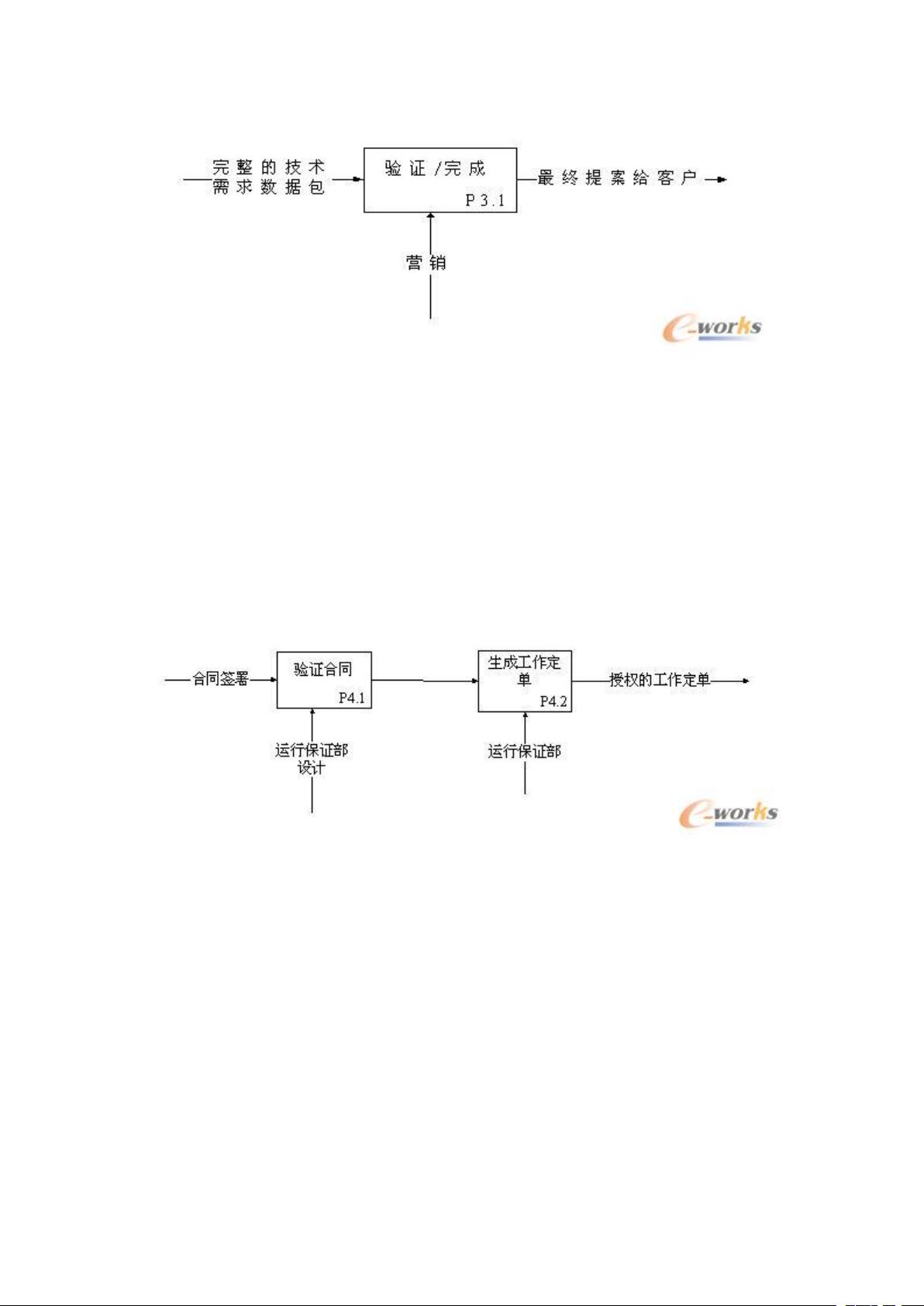

9.3 高价流程图表

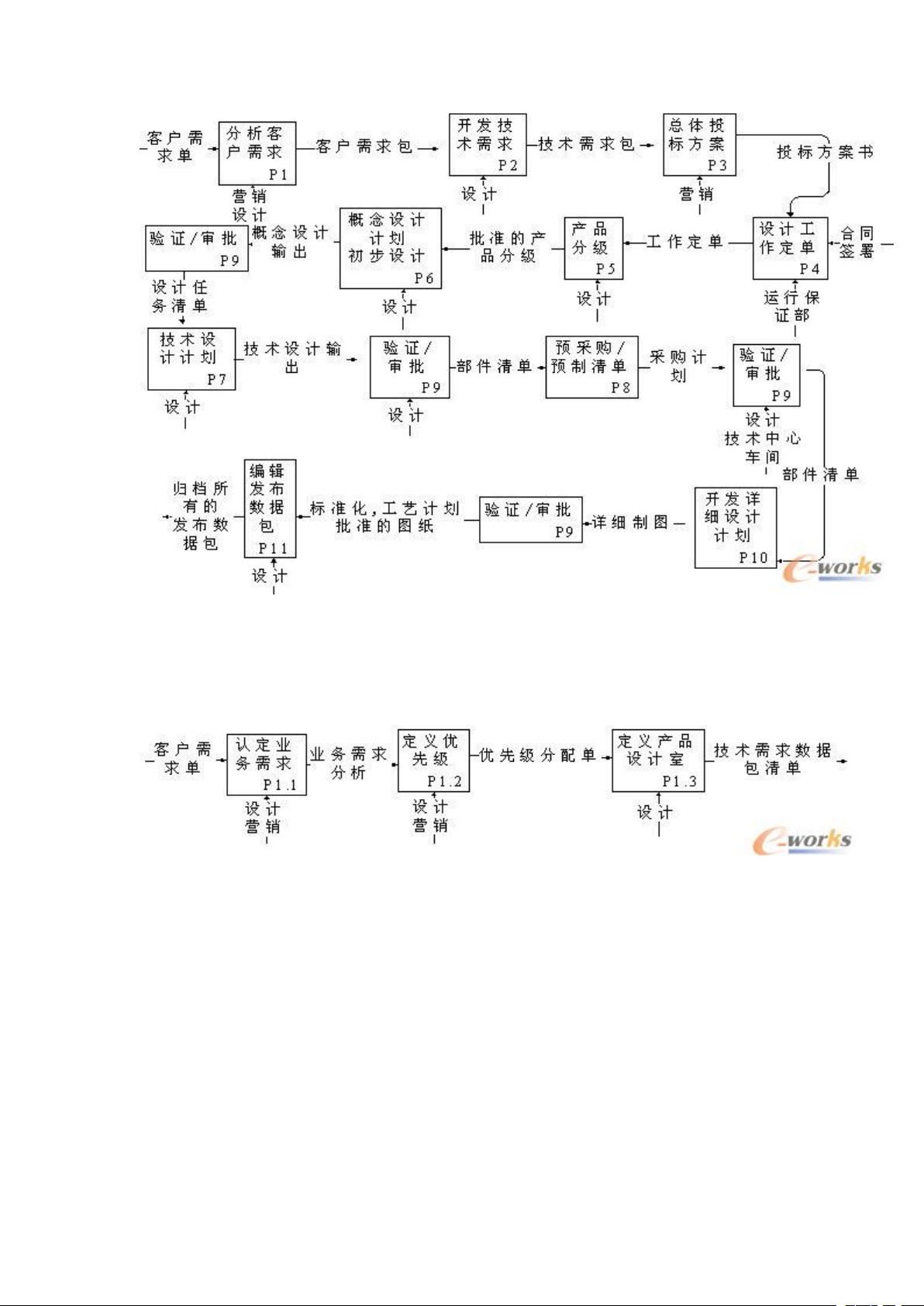

合同准备及设计执行流程
