RS-485 电路详细设计方案
1.RS-485 通信协议标准
通信协议是指双方实体完成通信或服务所必须遵循的规则和约定，主要实
现两个设备之间的数据交换功能，通信协议分硬件层协议和软件层协议。硬件
层协议决定数据如何传输，比如要设备 A 要想设备 B 发送 0x63,0x63 的二进
制数为 0110 0011，这 8 个二进制数要从设备 A 传输到设备 B，涉及到 1 怎
么传，0 怎么传，这就是硬件层要解决的问题。
硬件层协议目前比较多见的有 RS-232、RS-485 和 SPI 等。其中串行通信
RS-485 规定：逻辑“1”以两线间的电压差为+（2~6）伏表示；逻辑“0”以两
线间的电压差为-（2~6）伏表示。再者，比如要选择多少条线传输数据，选择
什么材质的线传输输入，这些也是属于硬件层协议约束的。

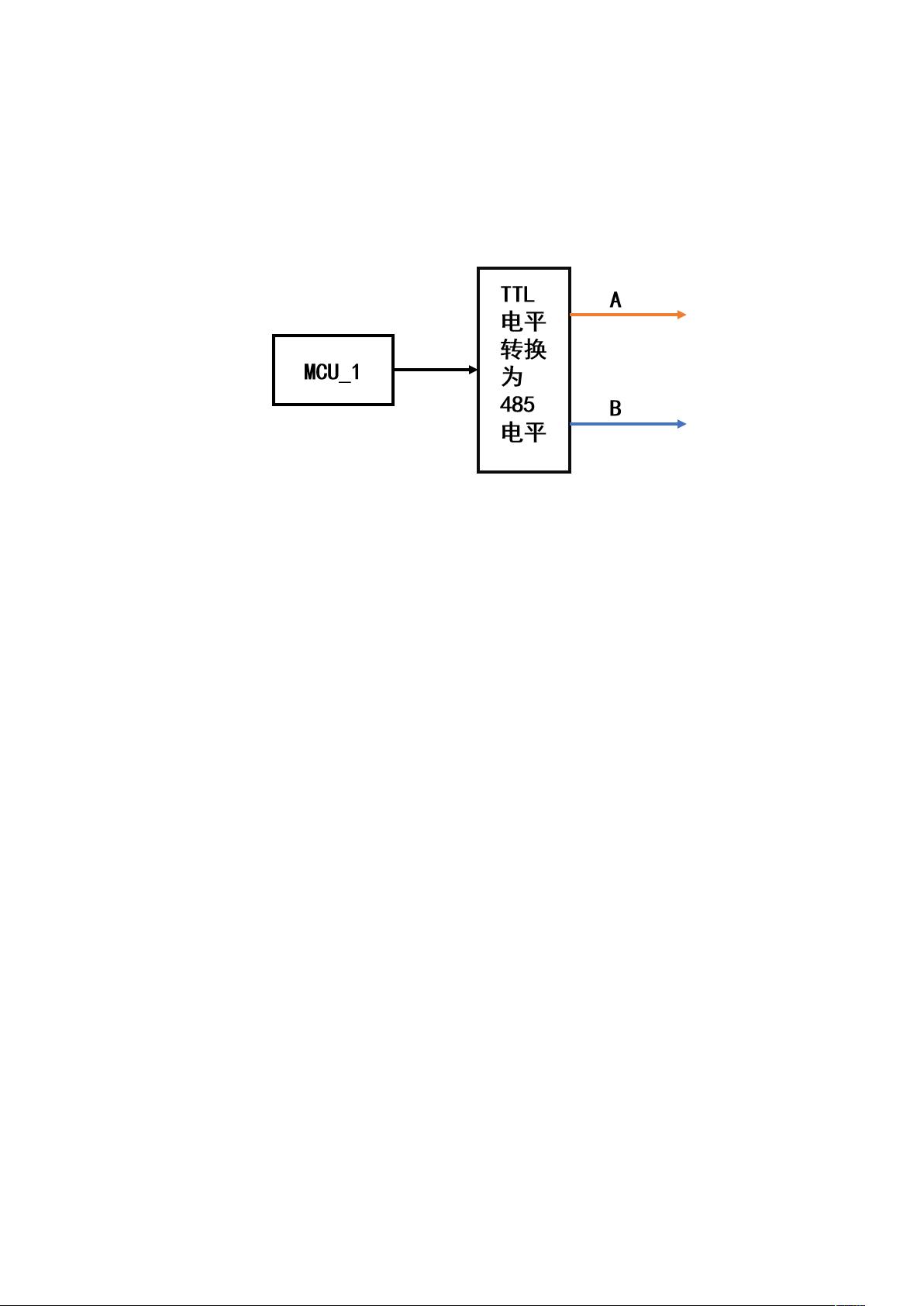

MCU 管脚输出 TTL 电平，TTL 电平的意思是，当 MCU 管脚输出 0 电平时，
一般情况下电压是 0 伏，当 MCU 管脚输出 1 电平时，电压是 5 伏。因 TTL 电
平是由一条信号线，一条地线产生，信号线上的干扰信号会跟随有效信号传送
