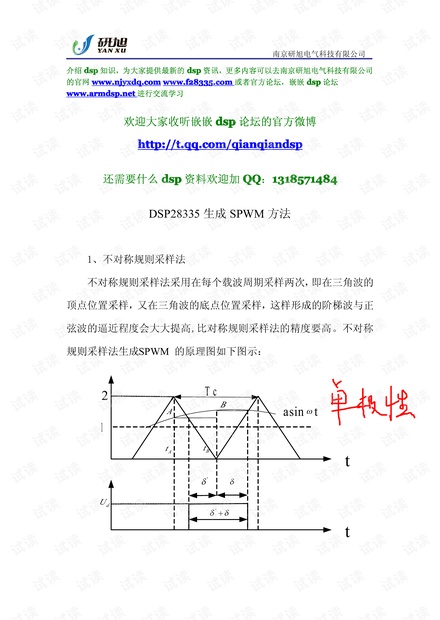

DSP28335生成SPWM方法 单极性非对称规则采样法
LAN XUI 南京研旭电气科技有限公司_ 通过以上推导,在已知载波和调制波频率及调制比的情况下,就 可以计算 HISPWM正弦表,根据査表法生成相应的SPWM波形。同吋 根据上式,分别超前和滞后120°可以得出B相和C相的关系式。 2、软件部分 系统初始化 设置I/O为 ePWM输出 epEL、2和3 时钟分频 模块初始化 讠算SPWM表 设置计数模式 使能ePWM1、 设置比较匹配 2和3中断 时输出极性 产生中断? 设置死区时间 更新比较寄存 器值 设置中断模式 清除屮断标忐 返回主程序 程序流程图如上图所示,在中断服务程序中采用查表的方法更新 比较寄存器的值,可以节省中断的时问开销。生成SPWM表在一单独 函数中进行,函数的参数有调制波频率,载波频夲和调制比,通过这 个参数确定周期寄冇器和比较寄冇器的值。 b LAN XUI 南京研旭电气科技有限公司_ 3、死区部分简介 ePWM中死区模块的结构框图如下图所示: 在死区控制寄存器 DBCTL)中进行输入模式,极性选择和输出模 式设置,具体情况如下: 输入模式对应开关S5、S4闭合,决定不同信号源的上升沿延迟或 者下降沿延迟。S5S4选择信号源与其闭合的关系如下: 00: EPWMXA上升沿和下降沿延迟 01: EPWMXB上升沿延迟, EPWMXA下降沿延迟; 10: EPWMXA上升沿延迟, EPWMXB下降沿延迟 11: EPWMXB上升沿和下降沿延迟。 上升沿延迟 0 0 SI IEPWMXA EPWMxA in in out 0位计数器 0 下升沿延迟 S5 EPWMXB n ou 位计数器 输入式 极性选择 输出模式 EPWMXB in 极性选择是由开关S3S2决定,当S3或S2选择1时,则对应的信号 源极性反转,选择0时,信号源不发生变化。 输出模式S1S决定信号源是否延迟,当S1或S0选择为1时,输入 信号源需要延迟,延迟吋间由10位计数器和系统时钟决定,当S1或S0 选择为0时,信号源不延迟,直接通过死区模块,然后输出。 4、测试波形 b LAN XUI 南京研旭电气科技有限公司_ )、死区波形 死区时间为0.2uS,按逆变器按吋关断,延时打开的原则,防止 上下桥壁直通。EPWM1A和EPWM1B两个O口输出的波形如下图所 Tek n TThig'd M Pos: 2.000ms CURSOR 类型 团 信源 CH1200℃2200M250 17170y 30-Nov-10150610.5053H TDs1012B-15:06:352010-11-30 2)、一路SPWM波形测试 三路SPWM波形釆用不对称规则采样,相位互差120°,滤波后其 波形如下图所示: Tek n T Trig'd M PoS: 3,000ms CHI 耦合 直流 带宽限制 100MH2 粗调 探头 10X Volta 反相 团 CH2 200V M5,00ms CH1/1.70V 30-Nv-1015:450.0572H TDs10128-15:34:382010-11-30 b LAN XUI 南京研旭电气科技有限公司_ 上图中浅蓝色正弦波代表A相,黄色正弦波代表B相,从图形中 看B相滞后A相120。 rek几 TI Trig'd M Pos: 3.000ms CHI 直流 带宽限制 100MH 粗调 Volta 反相 夫团 CH2 200V M5.00ms 1 30-Nov-10153650.0229H TDs1012B.1536:392010-11-30 上图中浅蓝色正弦波代表A相,黄色正弦波代表C相,从图形中 看C相滞后A相2400。 相信对你有帮助的: 最实惠的8335东列开发板 用DSP编程spwm波形的产生 基于TMS320F28335的 SVPWM实现方法 介绍dsp知识,为大家提供最新的dsp资讯,更多内容可以去南京研旭电气科技有限公司 的官网www.niyxdg.comwww28835m或者官方论坛,嵌嵌dsp论坛 www.armdsp.net进行交流学习 欢迎大家收听嵌嵌dsp论坛的官方微博 http://t.qg.com/giangiandsp 还需要什么dsp资料欢迎加QQ:1318571484
