射频系统中主要干扰的数学模型
对被干扰系统来说有三种性能损失需要考虑：接收机灵敏度降低、IMP 干扰（即互调
干扰）和接收机过载。从干扰站接收的杂散辐射信号将导致接收机灵敏度降低，而从同址站接
收到的所有载频的合成造成了 IMP 干扰，接收机过载的原因是接收机收到的总信号功率太
大。为了将这些性能损失降到最小而不修改现有发送和接收单元，在同站址的 GSM 系统和
WCDMA 系统之间需保持适当的隔离。
这三种性能损失对应的主要干扰分别为杂散干扰、互调干扰和阻塞干扰。下面我们分
别阐明这三种干扰的数学模型。两个共址射频站间相互干扰的原理如图 1 所示：

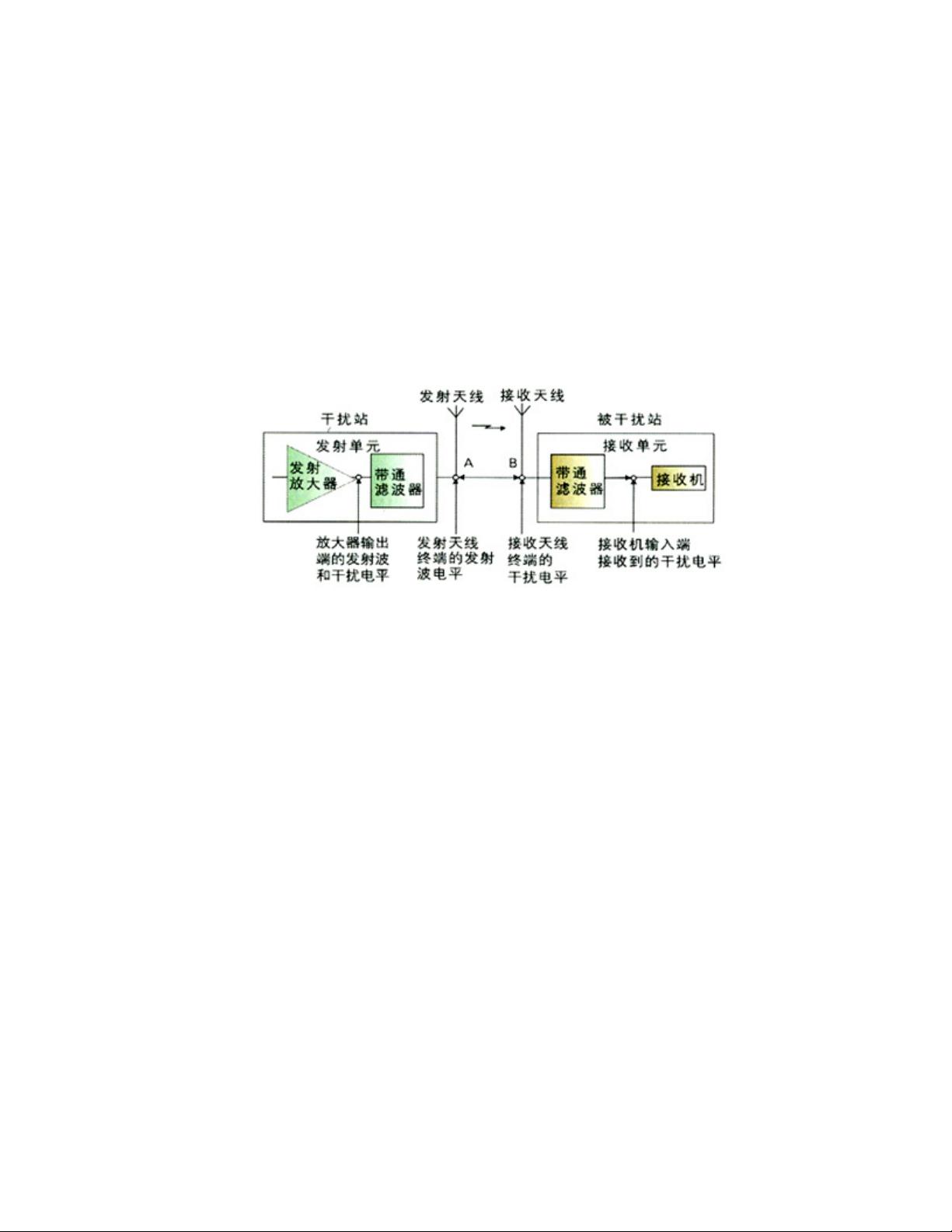

图 1 两个共址射频站相互干扰的原理框图
与两个同址站间相互干扰计算相关的重要射频器件，有干扰站的发射放大器、发射滤
波器、发射天线和被干扰站的接收滤波器、接收机、接收天线等。这里定义 A 点到 B 点的射
频电平之差为天线隔离度。
2.1 杂散干扰
接收机灵敏度降低是由于接收机噪声基底的增加而造成的。如果干扰基站在被干扰基
站接收频段内的杂散辐射很强，并且干扰基站的发送滤波器没有提供足够的带外衰减（滤波器
的截止特性不好），将会导致接收机噪声门限的增加。从干扰基站的天线连接处输出的杂散辐
射经两个基站间的一定隔离而得到衰减，因此被干扰基站的天线连接处接收到的杂散干扰按以
下公式进行计算：
IB=CTX-E 杂隔-10log（WA/WB）（1）
其中，IB 为被干扰基站天线连接处接收到的干扰电平；CTX 为干扰基站天线连接处输
出的杂散辐射电平；E 杂隔为天线隔离度；WA 为干扰电平的可测带宽；WB 为被干扰系统的
信道带宽。
2.2 互调干扰
