5.9 电梯控制系统
在前面几节中，讨论了用于实现单个 UML 图的基本技术。现在，将演示如
何将所有这些技术应用到实际问题中去。下面是简化的电梯控制系统的描述。
电梯由门、监视器和电梯控制器组成。电梯控制器负责控制电梯系统(如图
5-48 所示中的类图)。乘客通过按动每层楼的按钮或者电梯内的控制面板来与
电梯系统进行交互。一般来说，电梯停在楼宇的底层(第 0 层)。如果乘客进入
电梯并按了去第 n 层的按钮，电梯将升向第 n 层。当电梯到达所请求的楼层的
时候(也就是说第 n 层)，它将打开门 M 秒钟，然后关上门。电梯变成闲置。

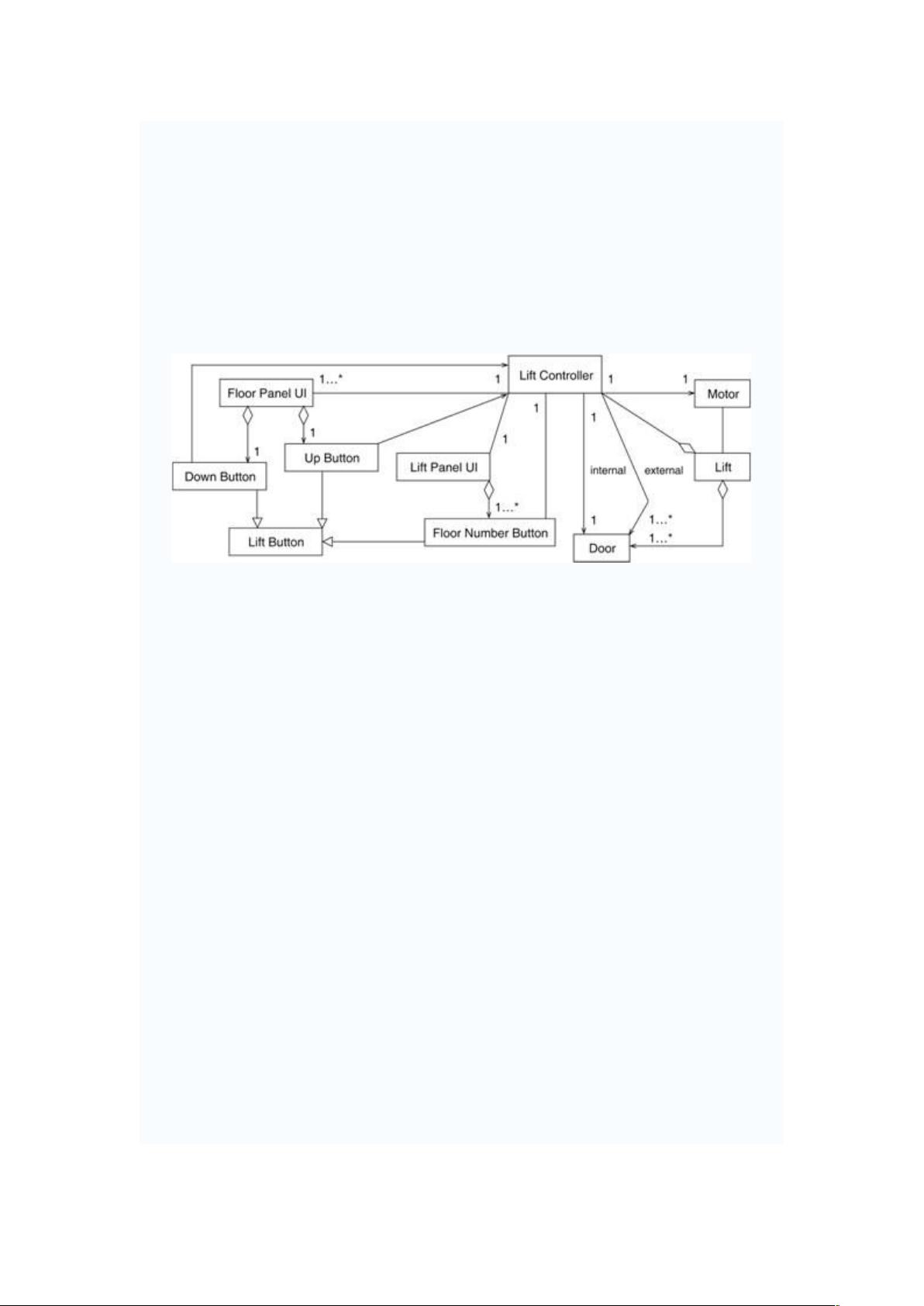

图 5-48 电梯控制系统的分析类图
在第 m 层的乘客通过按动向上或者向下按钮请求电梯。电梯将移向第 m 层，
到达后打开门。乘客想要到达某层，他可以通过按动电梯内控制面板上的按钮
来
根据分析类图和问题陈述，就可以开发顺序图进一步细化系统在不同场景
中的动态行为。然后可以使用顺序图来开发电梯控制系统的状态图，它是整个
系统的控制对象。
下面是电梯控制系统的第一个场景。
5.9.1 场景 1
乘客 Peter 在楼宇底层进入电梯等待室。他按动向上按钮并等待电梯到达。
当电梯到达的时候，电梯打开，他进入电梯并按动电梯内部控制面板上的第 6
层按钮。电梯关闭并向上升起直至到达第 6 层。电梯打开，Peter 走出电梯。
电梯等待片刻(10 秒钟)，关闭然后再次向下到达底层。电梯将呆在底层等待与
其他用户交互。
