Verilog入门教程，共002-013

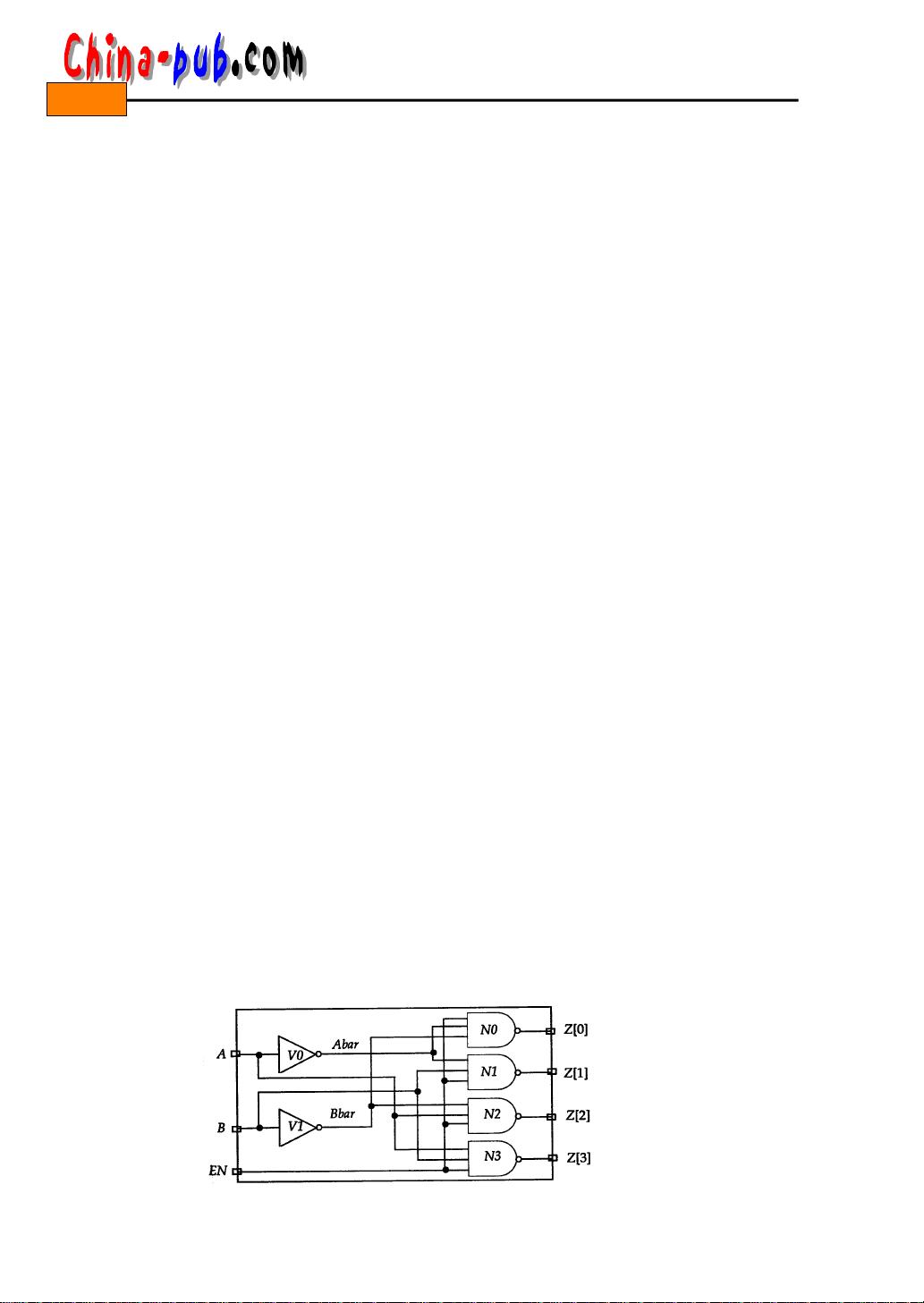

Verilog是一种硬件描述语言（HDL），用于电子系统的设计和验证，特别是在数字电路设计领域。本Verilog入门教程将从基础概念开始介绍，通过一系列的模块（module）实例来帮助初学者了解和掌握Verilog的基本语法和结构。 ### Verilog基础知识点： 1. **模块（Module）**：Verilog程序的基本组成单位，类似于编程语言中的函数。每个模块包含输入、输出端口，并进行内部逻辑功能的实现。 2. **数据类型声明**： - `reg`：用于存储位值，常用于always块内部的赋值。 - `wire`：用于连接不同模块的信号线，不能存储值。 - `parameter`：用于定义常量值，便于修改和维护。 - `input`、`output`：用于指定模块的输入输出端口。 - `inout`：用于指定模块的双向端口。 3. **语句（Statements）**： - `initial`：用于初始化，仅执行一次。 - `always`：用于描述组合逻辑和时序逻辑，可以有敏感列表（如always @(A or B or Cin)）。 - `assign`：用于连续赋值操作，如组合逻辑电路的实现。 4. **延迟声明（Delay Declaration）**：如`assign #2 Sum = A ^ B;`，表示信号赋值需要延迟一定时间。 5. **模块实例化（Module Instantiation）**：将一个模块嵌入到另一个模块中，用于构建更大的系统。 6. **门级实例化（Gate Instantiation）**：直接实例化门级逻辑电路，如与门（and）、或门（or）等。 7. **用户定义原语（UDP Instantiation）**：通过定义原语来创建特定的硬件功能块。 8. **连续赋值（Continuous Assignment）**：如`assign Sum = A ^ B;`，对线网型（wire）进行赋值。 ### 高级知识点： 1. **时间单位和精度声明（`timescale`）**：`timescale 1ns/100ps`声明了仿真的时间和时间单位，便于设置仿真的时间精度。 2. **参数化模块（Parameterized Module）**：如`module FourBitFA(FA,FB,FCin,FSum,FCout); parameter SIZE=4;`定义了模块的参数，可以在模块实例化时指定。 3. **时序逻辑（Sequential Logic）**：通过`always`块和敏感列表实现时序逻辑，用于设计触发器（Flip-Flop）和计数器等。 4. **状态机设计**：利用`always`块和`case`语句设计有限状态机，实现复杂的控制逻辑。 ### 具体模块实例分析： 1. **HalfAdder（半加器）模块**：实现两个一位二进制数的加法，产生求和（Sum）和进位（Carry）输出。 2. **Decoder2x4模块**：将二进制输入转换为四位输出，每一位输出代表输入的一个解码结果。 3. **FA_Seq（序列全加器）模块**：实现序列全加器功能，包括求和（Sum）和进位输出（Cout）。 4. **FA_Str（组合全加器）模块**：实现组合全加器功能，使用基本逻辑门实例化。 5. **FourBitFA模块**：实现四位全加器功能，采用参数化模块设计，可应用于更大位数的加法操作。 6. **Test模块**：通过`initial`块对信号进行初始赋值，模拟仿真过程中的信号变化。 通过以上内容，可以看出Verilog不仅涵盖了硬件描述的基础语法，还包含了一些高级应用，如参数化模块设计、时序逻辑实现、状态机设计等。对于Verilog初学者而言，理解这些基本概念和结构是至关重要的。而本教程中的模块实例则提供了学习和实践的具体案例，通过分析和编写这些模块，可以加深对Verilog语言的理解，并逐步构建起自己的数字电路设计能力。
