深圳昊辉微电子有限公司ZigBee模块产品目录,可应用于三表集抄,智能家居,交通,工业等无线控制领域。
q53 深圳市昊辉微电子有限公司 Zigbee模块选型指南 henzhen meteric electronic co ltd Rev 1.0 EM35X系列透传模块 HT3570-SC HT3570-SB ANTI EM357 HT3570-NC EM250系列透传模块 T2500-SC HT2500-SB p0000oo0a AN Hf EEM2S0 http://www.meteric.com Page3 of ll Q553 深圳市昊辉微电子有限公司 Zigbee模块选型指南 henzhen meteric electronic co ltd Rev 1.0 引脚说明 HT3570-SC/HT3570-SB/HT2500-SCI HT3570-NC HT2500-SB J4 电源及通信接口 电源及通信接口 电源电压(VBRD 电源电压(VBRD 1电源范围21v-3.6V,标准电 1电源范围21V-3.6V,标准电 压3.3V) 压33V) J4 2电源电压(+5V输入 2复位( nRESET低电平复位) 3UART输出口(TXD) 3UART输出口(TXD) 4UART输入口(RXD) 4UART输入口(RXD) 5电源地(GND) 5|电源地(GND) J5 扩展|O∏ 6-8 GPIO P2 程序烧入口 程序烧入口 性能特点 主要功能描述:通过RS232接口和 Zigbee模央通信,通过 Zigbee组网传输数据 发送方式灵活:透明传输和带目标地址传输; ●串口应用灵活:波特率可1200-11520任意设置 ●节点类型灵活:中心节点、路由节点、终端节点可仟意设置 网络节点容量大:网络可容纳255个节点 组网能力强:星型网,树型网,网状网 数据传输可靠:先进的mesh网络和重发机制,可实现薮据传输成功率100% 通信距离远:点对点的传输距离可达1000米,可通过路由中继19级跳,传输距离更 ●抗干扰能力强:24 G DSSS扩频技术 网络容量大:16信道可选,65535个网络|D可仁意设置 Zigbee协议栈全球最领先:使用业界最广泛使用并得到现场验证的 Ember znet pro, 能实现更大,更密集,高移功性,高安全和更适应性的 Zigbee网络 http://www.meteric.com Page 4 of ll Q553 深圳市昊辉微电子有限公司 Zigbee模块选型指南 henzhen meteric electronic co ltd Rev 1.0 数据传输 透传模块组成的 Zigbee无线传感网络能够实现数据的透明传输和点对点的数据传输 透明传输 透明传输可分为主从模式和从主模式 主站为主协调器,从站为路由器或终端设备 1)主从模式:主站向从站发数据,不需加目标地址,所有子站都能收数据 2)从主模式:从站往主站发数据,不需加目标地址,只有主站能收到数据 数据透明传输: coordinator发送至所有节点 数据透明传输:某个书点发送至 coordinator 收纠:110 - :01101 ;01101 点对点数据传输 点对点的数据传输模式需要添加目标地址 点对点数据传输: R 地址:50F6 地址 应用领域 无线智能家居 无线电力监控 无线油田监控 无线机房监控 无线安防报警 无线仓库管理 无线医疗控制 无线路灯控制 无线三表集抄 http://www.meteric.com Pages of ll Q553 深圳市昊辉微电子有限公司 Zigbee模块选型指南 henzhen meteric electronic co ltd Rev 1.0 2. Zigbee国网集抄模块 型号 国网采集器 国网集中器 企业能效中心模块 功能 HD2502-SC HD2502-SB HD2502-EB HD3501-SB HD3501-EB HT3570SB-1 无线射频通讯速率 250Kbps 户外可视通讯距离1000k100米1550 120016000 1200M 发送功率 20dbm 20dbm 27dbm 20dbr 28dbm 20dbm 接受灵敏度 103dbm (1%PER) 特点 串口 5∨TL电平 3.3VCOMS UART 串口宇节格式参数 数据位8效验EVEN停止位1 申口通讯速率 1200-9600bps 9600 bps 1200-9600bps 工作频段 2.4GHZISM 抗干扰力 DSSS直厅扩频) 天线选择 内置陶瓷天线可外接天线可外接天线可外按天线可外按天线可外接天线 网络和安全性 网终拓扑结构 树型网络,星型网络,网状网络 调制方式 O-QPSK 网络节点容量 250 128位AES 可靠数据包发送 Retries/Acknowledgements ID和通道 个人局域网1D,64位 EE MAO,16通道 电源 供电电压 12VDC 2.1-3.6VDC/5VDC 父送电流 190mA 85mA 340mA 145mA 880mA 220mA 接收电流 85mA 42mA 85mA 75mA 80mA 39.1mA 待机电流 50mA 20mA 60mA 50mA 60mA 17.63mA 休眠模式电流 其他 工作温度 -40℃~85℃ 存储温度 55℃~125℃ 外形尺寸 70*50mm 70*50mm 70*50mm75*100mm75*100mm375*2411mm http://www.meteric.com Page6 of ll Q553 深圳市昊辉微电子有限公司 Zigbee模块选型指南 henzhen meteric electronic co ltd Rev 1.0 国网采集器模块 HD2502-SB HD2502-SC HD2502-EB 国网集中器模块 HD3501-SB HD3501-EB 企业能效 Zigbee中心模块 HT3570SB-1 http://www.meteric.com Page7 of ll Q553 深圳市昊辉微电子有限公司 Zigbee模块选型指南 henzhen meteric electronic co ltd Rev 1.0 引脚说明 国网采集器模块 经 101214161820 91113151719 是晕塑经 采集器接口模块对应 管脚编号管脚编号信号类别信号名称 信号方向 (针对模块) 说明 20 9 预留 RESERVE 预留 19 10 预留 RESERVE 预留 18 11 预留 RESERVEO 预留 12 信号RST 复位输入(低电半有效) 16 13 信号 通信模块接收采集器CPU信号引脚(5V RXD TTL电平) MAC地址设置使能:低电平时,方可设 15 14 信号 ISET 置载波模块MAC地址。 通信模块数字部分电源,由采集器提供。 14 15 电源 VDD 电压:直流5V±5%,电流50mA。 信号 通信模块给采集器CPU发送信号引脚 13 16 TXD (5VTTL电平) 12、11 17、18 电源 VSS 通信地 通信模块模拟电源,由采集器提供,电 10、9 19、20 电源 VCC 压范围:+12y~+15V,输出功率:15W 滤波电容放电时问常数不小于10倍工 频周期,总容量不小于2200F。 http://www.meteric.com Page& of ll Q553 深圳市昊辉微电子有限公司 Zigbee模块选型指南 henzhen meteric electronic co ltd Rev 1.0 国网集中器模块 2 4 10 12 16 18 20 (⑤⑦( 13 15 (1)(19)(21) 序号管脚名称 功能描述 1、2 DGND通信电源,集中器提供,直流,电压范围12-15V,最大电流 3、4 D12V 500mA,输出功率不小于4W。 DCE RXD通信模块数据接收(5VTTL电平) DCE TXD通信模块数据发送(5VTL电平) 5V信号电源,直流,最大电流50mA,与D12V电源共地,由模 D5V 789 块提供给集中器,用于驱动通信接口的隔离光耦。 通信模块MAC或通信地址设置使能,低电平有效,信号有效时, /SET 使能载波模块MAC或通信地址设置 /RST 复位输入(低电平有效) 10 NC 空脚(备用) 11、12 空 空引脚,PCB无焊盘设计,连接件对应位置无插针,用于增加安 全距离,提高绝缘性能。 13、14 NC 空脚(备用) 15 TD+ 以太网发生(差分线) 16 TD- 以太网发生(差分线) 17 RD+ 以太网接收(差分线) RD- 以太网接收(差分线) LED ACT|以太网应答指示灯,低电平有效 20 LED LINK以太网链接指示灯,低电平有效。 21、22 GND 系统地 仝业能效 Zigbee中心模块 (管脚说明见透传模块HT3570-SB) http://www.meteric.com Page of 11 Q553 深圳市昊辉微电子有限公司 Zigbee模块选型指南 henzhen meteric electronic co ltd Rev 1.0 性能特点 国网采集器模块 ●自带 HHNet自组网协议 ●外形与国网采集器完仝兼容 ●接口协议及定义域国网标准采集器完全兼容,能兼容DL/T645-1997及2007通 讯协 模块工作在2.4GHz丨SM16个频段 TTL默认接口参数:波特率自适应(1200bps-9600bps),8,1个停止位,偶校验 国网集中器模块 自带 HHNet自组网协议 外形与国网集中器完全兼容 接口协议及定义域国网标准集中器完全兼容,支持QGDW_37622009协议, ●模块上作在2.4 GHZ ISM16个频段 TTL默认接口参数:9600,8,1个停止位,偶校验,波特率可设(9600-115200) 企业能效 Zigbee中心模块 自带 HHNet自组网协议 可实现数据透明传输,可实现透传DLT645-1997及2007通讯协议 ●模块工作在24 GHZ ISM16个频段 ●TTL默认接口参数:9600,8,1个停止位,偶校验,波特率可设(1200-9600) 应用领域 表集抄 家庭控制 http://www.meteric.com Page10 of 11

...展开详情
试读 11P 深圳昊辉微电子有限公司ZigBee模块产品目录
立即下载 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
关注 私信
上传资源赚钱or赚积分
最新推荐
深圳昊辉微电子有限公司ZigBee模块产品目录 13积分/C币 立即下载
1/11

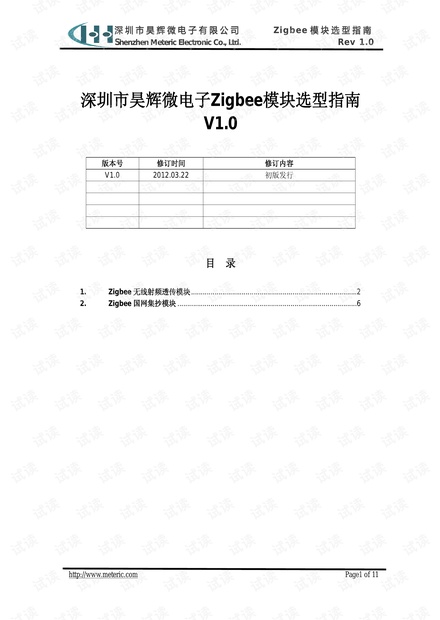

深圳昊辉微电子有限公司ZigBee模块产品目录第1页
