很不错的单片机c语言入门教程,介绍学习单片机的方法,增加学习的思路,简单的带你入门单片机
我们在单片机最小系统上接个LED,看我们能否点亮它!对了,上面也有好儿次提到过单 片机墩小系统了,所谓单片机最小系统就是在单片机 上接上最少的外围电路元件让单片机工作。一般只须连接晶体、WC、GND、RST即可,一般 情况下,AT89C51的31脚须接高电平 *includereg51. h> /头文件定义。或用# includesat89x51.h>其具体的区别在于:后 者定义了更多的地址空间。 //在Keil安装文件夹中,找到相应的文件,比较一下使知! sbit pl0=Pl^0;//定义管脚 void main (void) while(l) P1_0-0;//低电平有效,如果把LED反过来接那么就是高电平有效 就那么简单,我们就把接在单片机PL0上的LED点亮」,当然LED是低电平,才能点 亮。因为我们把LED的正通过电阻接至CC P10=0;类似与C语言中的赋值语句,即把0赋给单片机的P10引脚,让它输出相 应的电平。那么这样就能达到了我们预先的要求了。 whilc(1)句只是让单片机工作在死循环状态,即一直输出低电平。如果我们要试着点亮其 他的LED,也类似上述语句。这里就不再讲了。 点亮了儿个LED后,是不是让我们联想到∫繁华的街区:流动的彩灯。我们是不是也可 以让几个LED依次按顺序亮呢?答案是肯定的!其 实显示的原理很简单,就是让一个LED灭后,另一个立即亮,依次轮流下去。假设我们有8 个LED分别接在P1口的8个引脚上。硬件连接,在 P11P17上冉接7个LED即可。例程如下: #inc ludereg5l. h> sbit pl 0= pl o shit pl 1= pl 1 sbit pi 2= Pl sbit pi 3=pl 3 shit pl 4= Pl 4 sbit Pl 5=P1 5: sbit pl 6=p1 6 skit pi 7=pl7 void Delay (unsigned char a) unsigned char i whilc(-a!=0) for(i=0;i<125;i-);//一个;表示空语句,CP空转。 /i从0加到125,CpU大概就耗时1毫秒 void main (void) while(1) P10=0 Delay(250) P10-1; P11=0 Delay(250) P11=1 P12=0; Delay (250) P12=1 P13-0 Dclay(250) P14=0; Delay(250) P14-1 P15=0; P15-1; P16=0 Delay(250) 16=1 P17=0 Dclay(250) P17-1; sbit定义位变量, unsigned char a定义无符字符型变量a,以节省单片机内郛资源, 其有效值为0255。main函数调用 De lav(函数。 Delav函数使单片机空转,LED持续点亮后,「灭,下一个LED亮。 while(1)产生循环。 :面我们讲了如何使LED产生流动,但是你是否发现一个问题:写的太冗长了!能不能 再简单点呢?可以!可以使用C51的内部函数 INTRINS.H实现。函数 unsigned char crol( nsigned c unsigned char n)可以 使变量a循不左移n位,如果我们先给Pl口赋 0000001那么当n为1时,便会产生和上面一样的效果! #includeintrins. h> fincludereg51.h> void dclay (unsigned char a) unsigned char 1 r(i-0;i<125;i+) void main(void unsigned char while(1) b= Oxfe for(i-0;i<8;i++) P1= cro (b, 1) b = Pl Delay (250) INTRINS.H函数中的 unsigned char cror( unsigned char a, unsigned char n)右移 也可以实现同样的效果!这里就不再累述 流水灯的花样很多,我还与过那种拉幕式的流动等,程序很简单,有兴趣的朋友,可以 自己试着写写! 对了,讲了那么多,有些朋友一定还不知道编译软件怎么用?这里给大家介绍几个吧? WAVE(伟福)大家一定听说过吧!还有一个 就是KEIL2,我川的就是KEIL2,下面就米讲讲如何使用KEIL2这个编译软件! 1.安装软件,这个应该不用再讲了吧! 2.安装完后,启动REIL软件左击 Project- New Project->输入文件名->选择我们所以 使用的芯片(这里我们一股用到Atmc1的 AT89C51或M89C2051,点确定。 3.点File--New-->输入我们编写的程序,保存为.C文件。(一般情况下,我们保存的文件 名和前面的工程名一样。) 4.展开 Target1->右击 Source group1-> Add Files to group' Source group1-> 选择刚才保存的.C文件点击AD后,关闭对 讦框。这样.C文件就被加到」 Source group1下。 5右击 Target1-0 ptions for' Target1- Target中真写晶体的大小, Output中 在 Create heX files前打上:钩,点确 6.点 Project--) Rebuild All traget Files,若提示 creating hex file from XXX XXX"-0 Error(s),0 Waring(s 表示编译和生成X文件成功!接下来的就是把HX文件烧到单片机中,或是仿真器上,看 是否达到预先的目的! 嘿嘿!现在是否自己好有成就感∫,如果让你去做个流水彩灯,开发一个简单的产品,只要 加上驱动电路,就可以做岀漂亮的流动彩灯 了!到现在为止,你应该知道单片机的功能有多强大了吧,如果单纯的用数字电路或模拟电 路的知识去设计一个流动彩灯,可能要花点工夫 和时间才行,有了单片机,那就不·样了,你只要写程序控制他就行!有人说过这样·句话 也并不无道理的,学单片机,程序思想很重要 (四) 砢呵,朋友!相信你的流水灯也做的不错∫吧,现在能玩出儿种花样了?你可能会说, 只要你想得到,想怎么流就怎么流!呵呵,是的 但是上程师们设计这么一个单片机,并不是只为了让它做流水灯的,那样也太浪费点了吧 学过数字电路的朋友,定动于徹过8路或者6路的抢答器。用纯粹的数字电路知识米做 自己设计电路,感到比较困难!抢答器上用的显 小器多为7段数码管,这里我们来讲讲,如何用单片机让数码管显小0-9。抢答器的实现,我 们放到后亩再米探讨,因为抢答器还涉及了键盘的 内谷。8段数码管分为共阴和共阳两种。8段数码管是山8个LED组成(还包括一个小数点)。 若为共阳,则8个LED的阳级是连接在一起的,同理 若为共阴,则阴极连接在起。8个LED对应的标号如下:({0x3f, 0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,Ox6f¨;//0-9数字) 56789 00111111,00000110,0100 1111,01011011 f 般情况下,为了计算或取码的方便,我们把a-dp依次接到单片机某个口上的 Px.0-Px.7|:。x表小0,1,2,3其中的一个。这样我们以 要给某个口,赋一个值,则相应的LED段就被点亮,但是在使件连接上要注意了:单片机可 能不能直接驱动LE),所以我们可以通过控制三级管 的导通或截止,来控制LED的亮与火! 如果我们把共阴的数码管的adp依次接到单片机的P0.0P0.7上,注意:P0口需接 上拉电阻。何为上拉电阻,简单的说,就是把电平拉 高,以提高驱动能力。那么比如:PO-0X3F:则显示为数字0。因为0X3F即为2让制的0011 1111我们低位往高位数,依次为111100, 其I/0的电平分别为高、高、高、高、高、高、低、低,即对应的a-dp为亮、亮、亮、 亮、亮、亮、灭、灭,出上图我们可以看出g和dp段不 亮其他段均亮,即为我们所看到的数字0字杵。其他的数字或字符,也同理可以得到。但 是有些朋友就会问,那我们每取个宇模,岂不是 很秌烦?还有自己考虑高低电平什么的?一呵呵,其实网上有很多LED取模软件,如果有 定计算札编程语言的朋友,也可以试着自己写个 取模的程序,让计算机为我们计算,诸如上述0X3F的数值。 #inc ludereg5l h void delay (unsigned char a) unsigned char i while(--a!=0) for(i-0;i<125 void main(void) PO-0X3F;//显小0 Delav(250);//延时 P0=0X00;//短暂的关闭显示,若不关闭,可能会造成显示模糊不清。 P0=0X06;//显示1 Delay (250) P0=0X00 /以下显示数字2-F,咯 看到这里,想必大家一定可以把0F显示出来∫吧!但是如果要你显示两位数,三位数 呢?或许,有的朋友会这么想:在P0口上接一个 数码管,在∏1口接个数码管!但是,如果要显小4位、5位的数字呢?那岂不是一块AT8951 都接不过米!难到就不能接4位或5位以上的吗? 肯定不是的! 说到这甲,我们来讲讲数码管的显示方式,可分为两种:动态扫描和静态显示。上面我 们所说的即为静态显示。但是如果我们呆用动态扫 描显示,那么就可以解决上面的问题,即可以显示多个数码管了。上面我们所说的静态显示 把数码管的COM脚接至VCC或GND端,其他的接至PX 口上,这样只要PX口上输出相应的高低电平,就可以显示对应的数字或字符。但是如果我 们采川动态扫描的方法,比如显示6个数码管,硬件 连接可以这样解决:a-dp还是接至P0.0-P0.7上,还有6个COM脚再接至另外口的 P2.0-P2.5。P0口作段选(控制数字字符)P2口作位选(选 通哪个数码管导通)这样我们控制P0和P口就可以控制6个数码管了。但是,细心的朋友 会问这样的问题:P2位选,是让数码管一个一个亮 的,那还是不能控制6个一起亮或灭嘛!?想想好象是对的哦?怎么办.难道错∫ 嘿嘿,问你个问题?黑夜里,拿着支烟,在你面前快速的晃动,你会发现什么样的现 象?是不是原本不连续的点变成了一条看上去连 续的曲线或者直线!再冋过头米,仔细想想我们的数码管!原理是一样的,你可别忘了,我 们的单片机可是一个计算机哦,计算机的运算速 度,大家可想而知吧! 这里再说说51单片机的机器周期和时钟周期等概念。所谓机器周期就是访问次存储器 的时间。而1个机器周期包括12个时钟周期。如果 单片机工作在1硎M晶体下,那么一个时钟周期为:1/12微妙。一个机器周期12*1/12-1微 妙。如果品体为6M,时钟周期和机器周期各是多少呢 ?在汇编中,我们还要关心,指令执行的机器周期长短不一,有1个周期、2个周期和4个周 期等。 说着说着,跑了这么远了.还是叫到原米的话题,如果我们把位选的P2也看作上面的 “烟一划而过,那么我们看到的是不是6个一起亮 或一起火了! 哈哈,原来如此 记住,在任何某一时刻,有且只有一个数码管 能发光。如果你能把这句话理解了,你是真明白 我的意思了!朋友,现在给你个任务,让6个数码管分別显示1、2、3、4、5、6。看你自己 叮以搞定不?你自口先试着写写看咯 #include<reg51. h> void Dclay (unsigned char a) unsigned chan while( for(i=0;i<125;:i+-) void main(void) while(1) P0=0x06;/1的码段 P2=0x01;//选通位,或者P20=1 Delav(20);//延时约20毫秒 P0-0X00;//关闭显小 P0=0x5b;//2的码段 P2-0x02;/选通一位,或者P21-1; Dclaⅴ(20) P0=0X00 P0=0x4f;/3的码段 P2-0x0;/选通一位,或者P22-1 Dclay(20) P0=0X00 P0-0x66;//A的码段 P2=0x08;//选通位,或者P23=1; P0-0X00 P0=0x6d;//5的码段 P2-0x10;//选通一位,或者P24-1 Delay(20) P0=0x7d;/6的码段 P2=0x20;//选通·位,或者P25=1 Delay(20) P0=0X00 (五) 相信大家一定见过数字时钟,教学楼大厅一定冇吧。每次路过,基本上只是随便瞟上 眼,根本没去想过他的工作原理什么。但是今天 你也可以把他做出来」,是不是觉得自己很有成就感呢!呵 接上面所讲的,我们先来做个简单的实验:在一个数码管上轮流显示0-9这10个数字。 还楞着十什么,快动手写程序呀!好象有点难哦, 要不先不要往下看∫,嘿嘿,关机吧,自己先去想想,怎么样? *includereg5l. h> unsigned char code SEG TABL ={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};/0-9数字 void Delay( unsigned int a)// unsigned int定义为无符整形,取值范围为0--32768 unsigned char while(

...展开详情
试读 24P 很不错的单片机c语言入门教程
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
关注 私信
上传资源赚钱or赚积分
最新推荐
很不错的单片机c语言入门教程 50积分/C币 立即下载
1/24

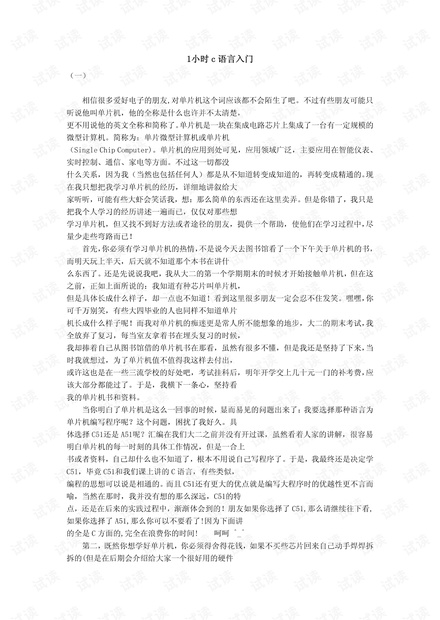

很不错的单片机c语言入门教程第1页
