DM9051于STM32F103ZE平台uIP开发指导

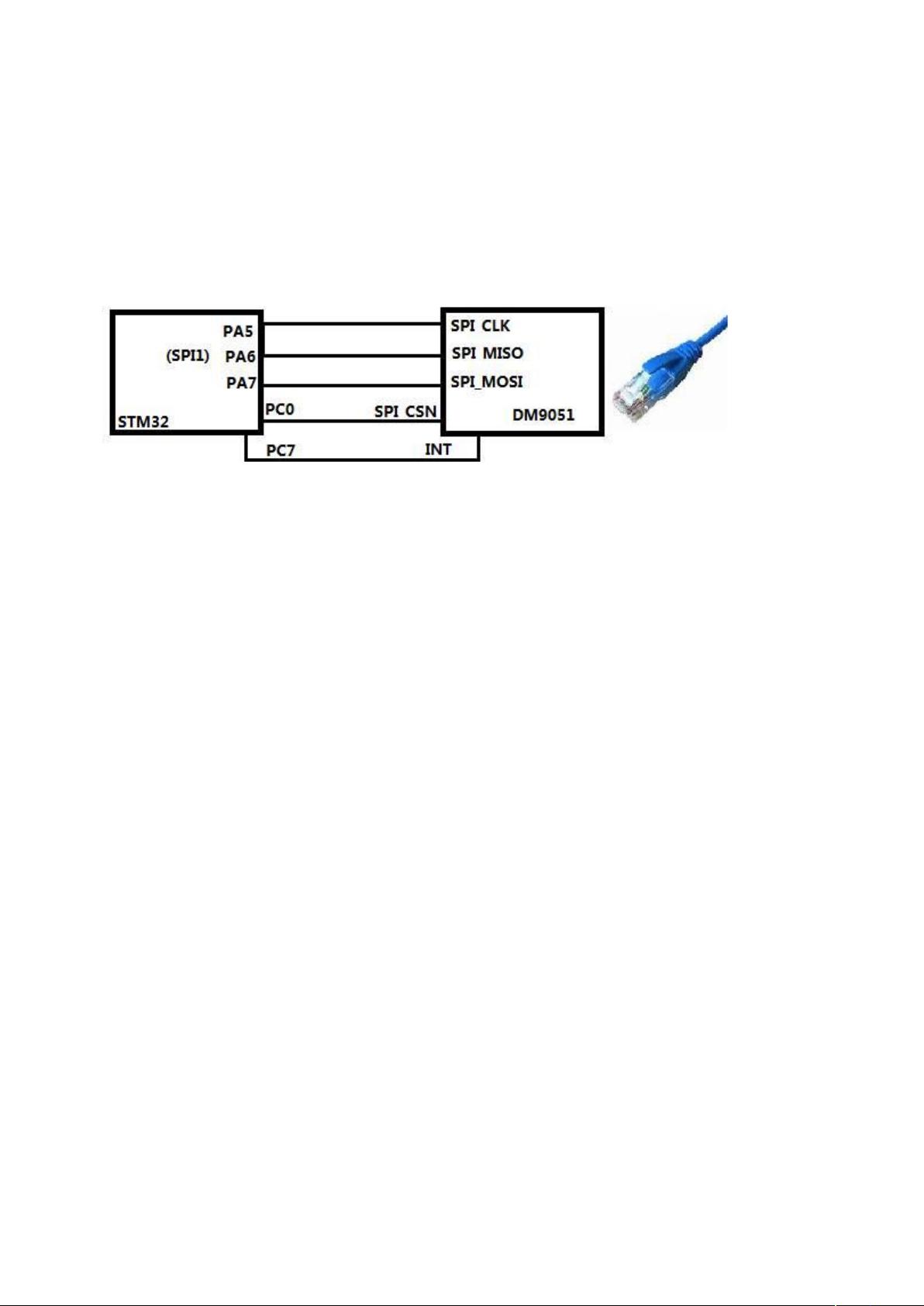

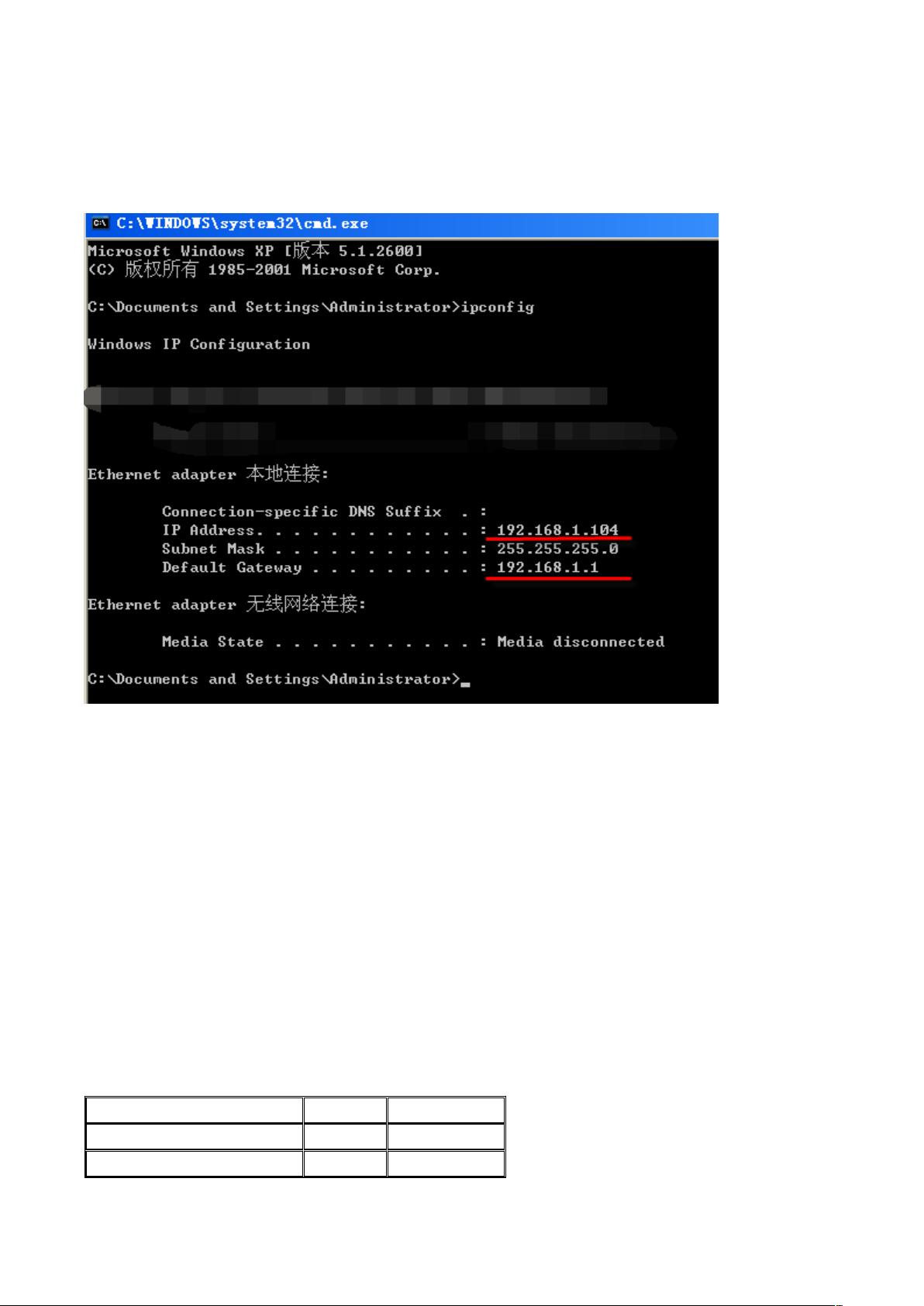

"DM9051于STM32F103ZE平台uIP开发指导" 本文档旨在指导开发者基于STM32F103ZE处理器，采用SPI接口的DM9051（集成MAC+PHY）进行以太网接口开发。DM9051NP是带有行业标准串行外设接口（Serial Peripheral Interface，SPI）的独立以太网控制器，符合IEEE 802.3规范，它还支持以DMA模式传输，以实现数据传送快速。 在本指南中，我们将详细介绍DM9051的特性、硬件连接和软件配置。我们来了解一下DM9051NP的特性：它是一个32引脚封装的QFN封装，支持IEEE 802.3az Energy Efficient Ethernet（EEE），具有内置的3.3V到1.8V调节器、远程唤醒（WOL）、并行线/交叉线自动切换（HP Auto-MDIX）、支持光口界面、具有16KB SRAM静态随机存取记忆、EMI（Class B）和HBM ESD Rating 8KV、工业温度规范：-40℃ to +85℃、功率：（100/10 M） => 429/561 mW、连续工作温度 <60℃。 在搭建实验环境时，我们使用STM32F103ZET6+DM9051作为一个网络终端，通过网线跟PC直连（DM9051支持自动翻转功能（Auto-MDIX），不用区分双绞线并行线）。例如，调试PC机的IP地址如下图所示。 在硬件和软件说明中，我们可以看到百为开发板上外接DM9051NP模块，DM9051NP通过SPI接口控制内部寄存器，并有中断输出接口。STM32通过SPI1和DM9051NP相连。具体接口如下： DM9051 STM32 SPI_CS (Chip_Select) Pin01 Pin26(PC0) SPI_MOSI Pin03 Pin43(PA7) SPI_MISO Pin05 Pin42(PA6) CPI_CLK Pin07 Pin41(PA5) Interrpt Pin02 Pin97(PC7) 在SPI配置中，我们需要首先打开SPI 1的时钟，然后配置SPI 1 GPIO PIN，使用的PIN还有SPI接线参考3-1。然后，我们需要配置DMA，简单介绍一下：DMA是AMBA的先进高性能总线（AHB）上的设备，它有2个AHB端口：一个是从端口，用于配置DMA，另一个是主端口，使得DMA可以在不同的从设备之间传输数据。 在SPI_DMA的通信过程中，我们需要设置外设地址、设置存储器地址、设置传输数据量、设置通道的配置信息、使能DMA通道，启动传输。在发送时，在每次TXE被设置为'1时，DMA将自动传输数据。 本指南旨在指导开发者基于STM32F103ZE处理器，采用SPI接口的DM9051（集成MAC+PHY）进行以太网接口开发。通过了解DM9051NP的特性、硬件连接和软件配置，我们可以快速地搭建实验环境，并实现以太网接口的开发。
